8�1 Hinweise zur Verkabelung
Die Verkabelung von Wechselrichtern und Zubehör ist mit größter Sorgfalt anzufertigen. Mangelhafte Ver-
kabelung ist die häufigste Fehlerursache bei der Inbetriebnahme von Solar-Log™.
Wir empfehlen daher:
•
Verkabelung mit hochwertigem Kabel.
z.B.: LIYCY >=0,14mm
•
Bei Verkabelung im Außenbereich sind die Herstellervorgaben bzgl. UV Beständigkeit und Montageart
zu beachten.
•
Für längere Strecken empfehlen wir einen größeren Querschnitt.
•
Verwendung von Aderendhülsen bei flexiblen Adern.
•
Verdrillen der zusammengehörenden Adernpaare und der Schirmung.
•
Verkabelung von links nach rechts.
•
Verkabelung von hell nach dunkel.

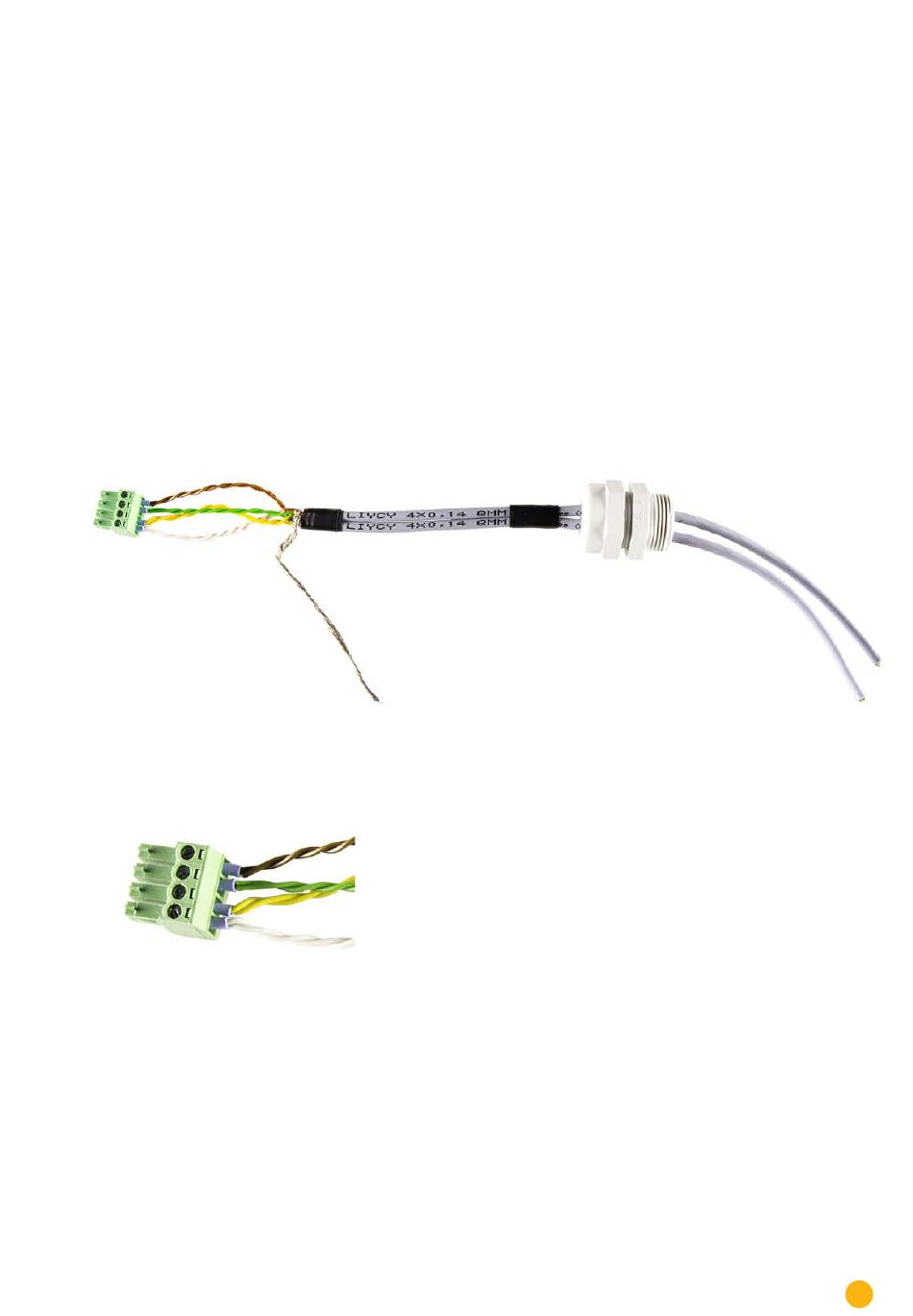

Abb.: Musterverkabelung an 4-poligem Klemmleistenstecker
Abb. Detail Klemmleistenstecker mit Adernendhülsen
2 oder Cat 5/7 SSTP,
Belegung und Verkabelung der Anschlüsse
