8�5 S0; S0 In - Solar-Log 1200 Installationshandbuch

8�5 S0
Solar-Log 300, 1200 und 2000 verfügen über folgende S0 Schnittstellen:
•
S0_In und
•
kombinierte S0_Out_In Schnittstelle.
8�5�1 S0 In
Bei der S0 In Schnittstelle handelt es sich um einen Hardwareschnittstelle zur Erfassung von Messwerten
von Energiezählern. Für den Anschluss an den Solar-Log™ nutzen Sie den im Lieferumfang enthaltenen
Klemmleistenstecker.

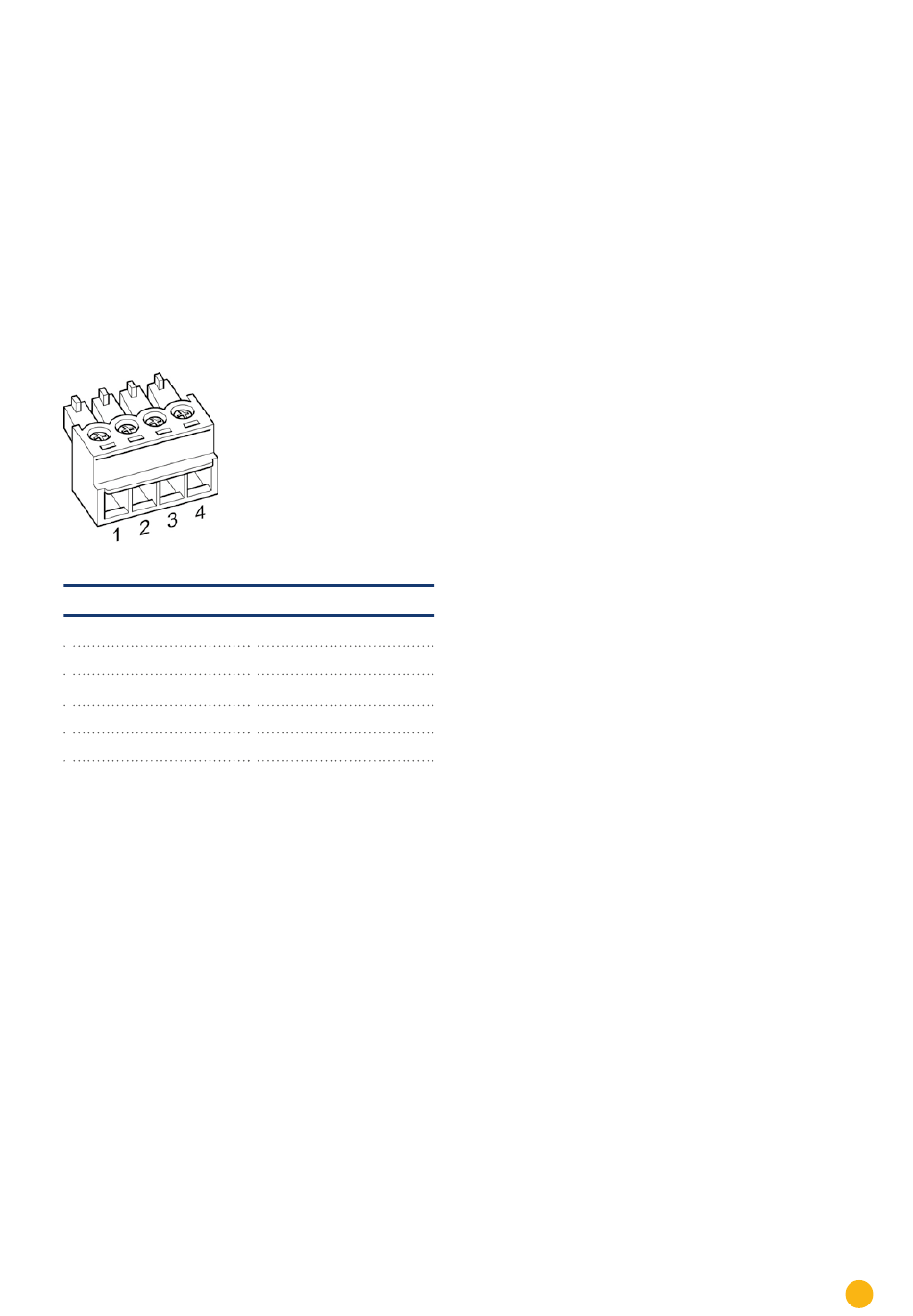

Abb.: 4-poliger Klemmleistenstecker
S0_IN
Pin
1
2
3
4
Installationshinweise für externe Stromzähler finden Sie auch im Kapitel „10.5 Externe Stromzähler" auf
Seite 44.
Belegung
Ausgang 27mA
Eingang max 27mA
Messkontakt
Masse
Belegung und Verkabelung der Anschlüsse
