Herstellerangaben

8.1

Transport

Ventil nur auf geeignetem Lademittel
G
transportieren, nicht stürzen, vorsichtig
handhaben.
Verpackungsmaterial entsprechend
G
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
8.2

Lieferung und Leistung

Ware unverzüglich bei Erhalt auf
G
Vollständigkeit und Unversehrtheit
überprüfen.
Lieferumfang aus Versandpapieren,
G
Ausführung aus Bestellnummer
ersichtlich.
Das Ventil wird im Werk auf Funktion
G
geprüft.
8.3

Lagerung

Ventil staubgeschützt und trocken in
G
Originalverpackung lagern.
Ventil in Position "off en" lagern.
G
UV-Strahlung und direkte
G
Sonneneinstrahlung vermeiden.
Maximale Lagertemperatur: 40 °C.
G
Lösungsmittel, Chemikalien, Säuren,
G
Kraftstoff e u.ä. dürfen nicht mit Ventilen
und deren Ersatzteilen in einem Raum
gelagert werden.
8.4 Benötigtes Werkzeug
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
9

Funktionsbeschreibung

GEMÜ 617 / 677 ist ein Kunststoff-
Membranventil mit Durchgangskörper
und wartungsarmem Kunststoffantrieb.
GEMÜ 677 hat ein ergonomisch gestaltetes
Handrad. Alle mediumsberührten Teile,
Gehäuse und Handrad sind aus Kunststoff.
Das Ventil verfügt serienmäßig über eine
integrierte optische Stellungsanzeige.
Ventilkörper und Membrane sind gemäß
Datenblatt in verschiedenen Ausführungen
erhältlich.
Optionales Zubehör für GEMÜ 617:
Befestigungsplatte.
Optionales Zubehör für GEMÜ 677:
elektrische Rückmelder für
Stellungsquittierung (offen) und eine
abschließbare Handradarretierung.

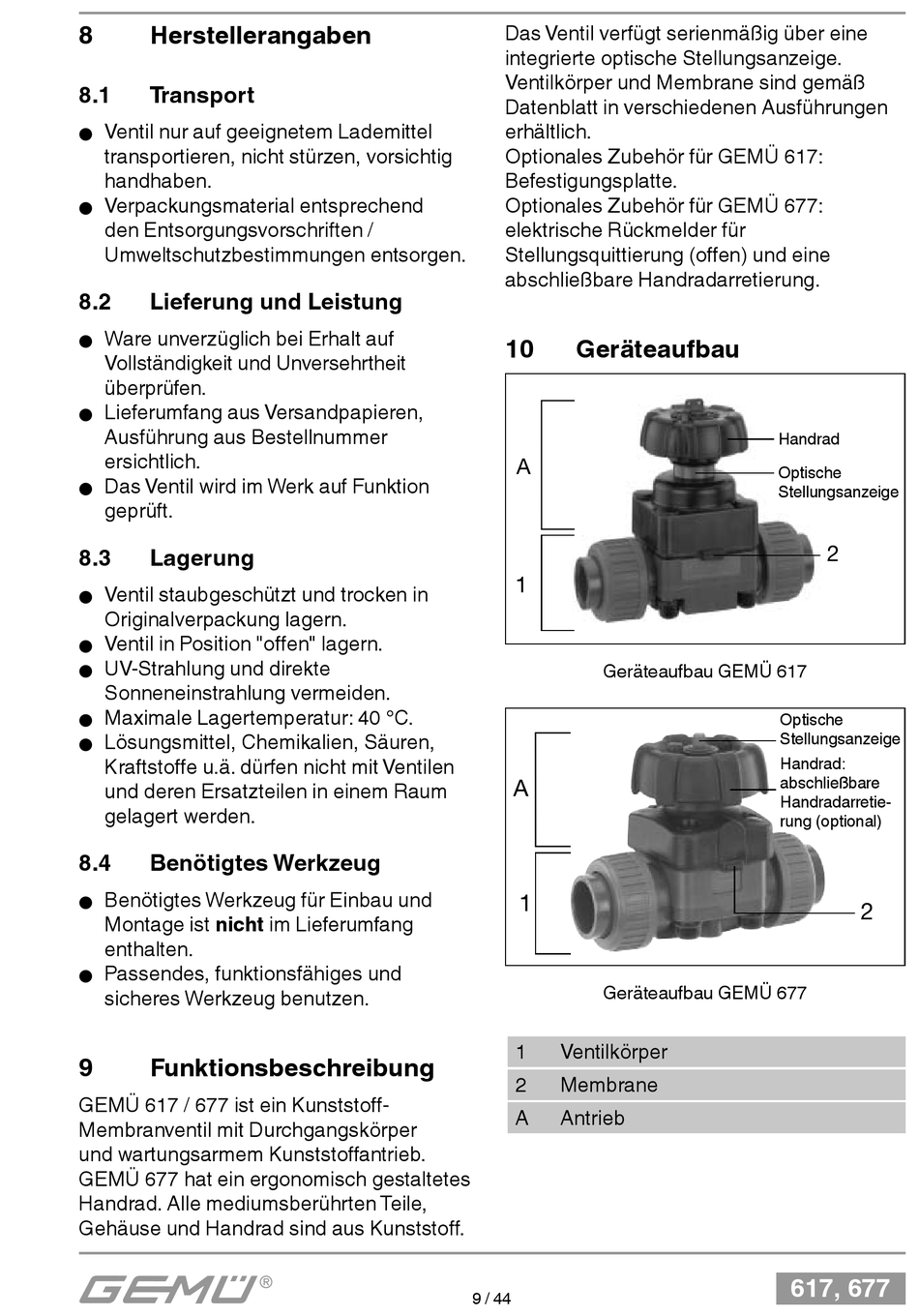

10 Geräteaufbau
Geräteaufbau GEMÜ 617
A
Geräteaufbau GEMÜ 677
1 Ventilkörper
2 Membrane
A Antrieb
9 / 44
Handrad
Optische
Stellungsanzeige
Optische
Stellungsanzeige
Handrad:
abschließbare
Handradarretie-
rung (optional)
2
