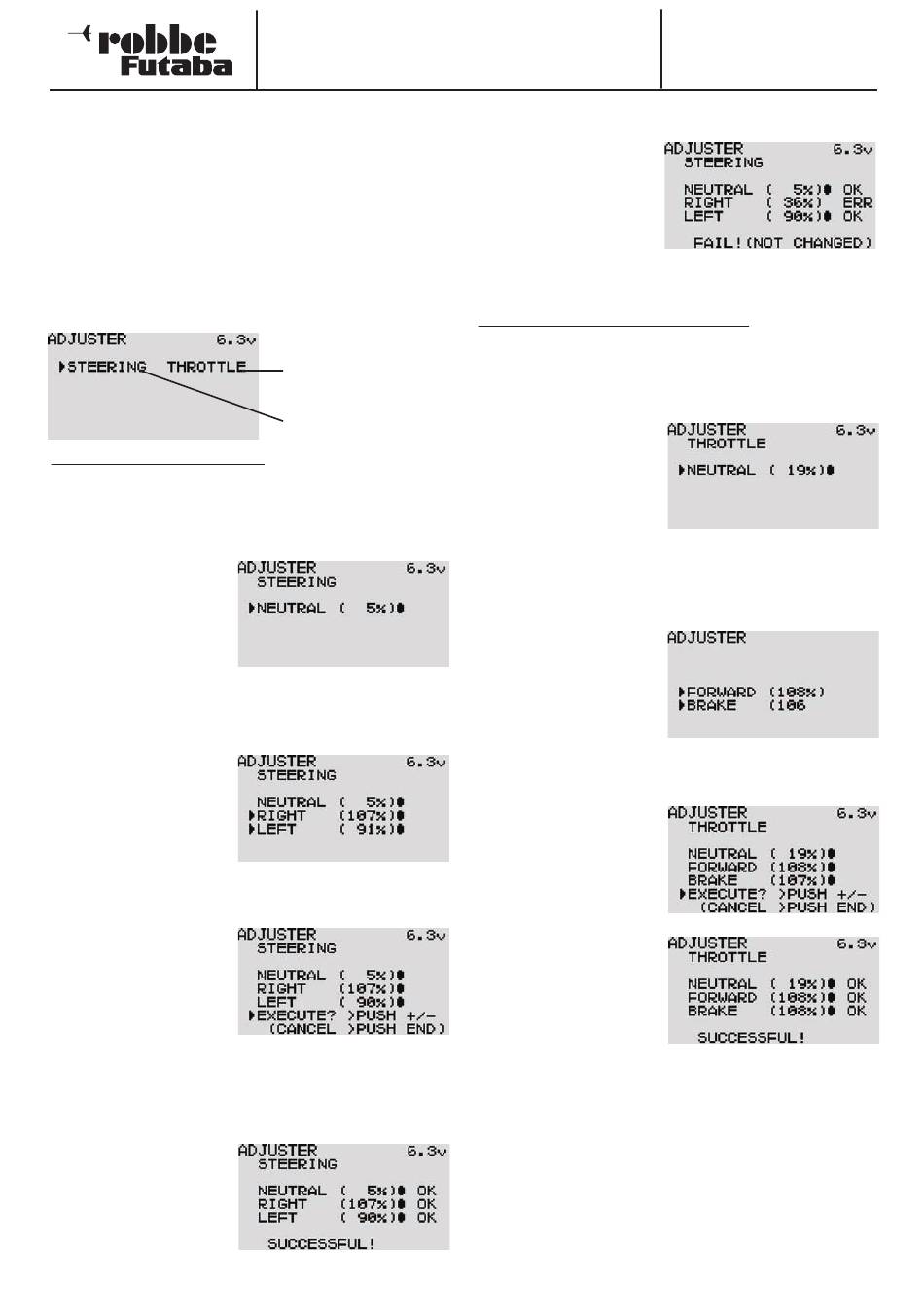

14.36 GEBERABGLEICH (ADJST)
Mit dieser Option können Sie für die Lenkung und die Gas-
bzw. die Bremsfunktion die Geber auf die Gegebenheiten in
Ihrem Fahrzeug anpassen, wenn sich dieses mechanisch nicht
vornehmen lässt. Allerdings muss berücksichtigt werden, dass
sämtliche Einstel l ungen überprüft werden müssen, nachdem
mit der Funktion 'ADJST' Veränderungen vorgenommen wor-
den sind.
Navigieren Sie im Auswahl-Menü wie auf Seite 14 beschrieben
zur Einstellmenü-Ebene.
Abgleich der Lenkungseinstellung
Nach der Anwahl der Lenkfunktion (STEERING) und der Akti-
vierung mit der "Jog"-Taste, nehmen Sie die Einstellung wie
folgt vor:
1. Optimieren Sie zuerst die Neutralposition. Dazu drehen
Sie kurz am Lenkrad.
Wenn es sich wieder im
Ruhezustand befindet,
drücken Sie die 'JOG'-
Taste. Der Abgleich
der
Neutral position
der Lenkung ist damit
vorgenommen.
Eine
Abweichung wird bei der Berechnung des Servoimpulse
berücksichtigt. In der Displaydarstellung beträgt sie 5%.
2. Danach gleichen Sie die Endausschläge der Lenkung
sowohl für die rechte als
auch für die linke Seite
ab. Dazu drehen Sie
das Lenkrad voll nach
links und nach rechts
und betätigen danach
die 'JOG'-Taste.
Damit
erfolgt
der
Abgleich des Gebers für die Endausschläge.
3. Vor der Übernahme der Werte müssen diese überprüft
wer d en. Dazu erscheint
im Display die neben-
stehende An zeige. Man
erkennt, dass sich mit
5% jeweils nur relativ
geringe Abweichun g en
ergeben haben.
Durch Betätigen der
'END'-Taste kann der Vorgang ab g ebrochen werden.
Wenn sich nur gerin g e Unter s chiede erge b en, müssen Sie
die (+)- und die (-)-Taste gleich z eitig betätigen (PUSH +/-).
Danach wechselt das Display, es wird 'SUC C ESSFUL!'
für den er f olg r eichen
Abgleich an g ezeigt.
Zum
endgülti-
gen Ab s chluss des
Vorganges
betätigen
Megatech T4PKS-R
Einstellungen für die
Gas- /Bremsfunktion
Einstellungen für die
Lenkung
51
Sie die (END)-Taste.
4. Sollte der Abgleich, wie in der nebenstehenden Displayabbild-
ung, zu hohe Werte
ergeben,
wird
die-
ser Feh ler angezeigt.
So l che Daten lassen
sich nicht übernehmen.
5. Nach
erfolgreicher
Datenübernahme betä-
tigen Sie die (END)-Taste so oft, bis das Hauptdisplay wie-
der angezeigt wird.
Abgleich der Gas- und Bremseinstellungen
Nach der Anwahl der Gas- /Bremsfunktion (THROTTLE) und
der Aktivierung mit der "Jog"-Taste, nehmen Sie die Ein s tellung
bitte wie folgt vor:
1. Optimieren Sie zuerst die Neu tralposition. Be wegen Sie
dazu kurz den Gashebel. Wenn er sich wieder im Ruhe-
zustand
befindet,
drük-ken Sie die "Jog"-
Taste. Der Abgleich
der Neutralposition der
Gas- /Bremse ist damit
vor genommen.
Eine
Abweichung wird bei der
Berechnung der Servo-
impulse berücksichtigt. In der Dis p lay d arstellung beträgt sie
19%.
2. Danach gleichen Sie die Endaus s chläge der Gas- /
Bremsfunktion für beide
Seiten ab. Dazu bewe-
gen Sie den Geber voll
nach vorn und nach hin-
ten. Damit erfolgt der
Ab g leich des Gebers für
die Endausschläge.
3. Vor der Übernahme der Werte müssen diese über p rüft
werden. Dazu erscheint im Display die nebenstehende
An z eige. Man erkennt,
dass sich nur relativ
ge r inge Abweichungen
ergeben haben.
Durch Betätigen der
END-Taste
kann
der
Vor g ang abgebrochen
werden.
Wenn sich nur so gerin-
ge Unterschiede erge-
ben, müssen Sie die (+)-
und die (-)-Taste gleich-
zeitig betätigen (PUSH
+/-). Danach wechselt
das Display, es wird
'SUCCESSFUL!' für den er f olgreichen Abgleich angezeigt.
Zum endgültigen Ab s chluss des Vorganges betätigen Sie
die (END)-Taste.
4. Sollte der Abgleich zu hohe Werte ergeben, wird dieser
Fehler angezeigt. Solche Daten lassen sich nicht über-
nehmen.
5. Nach erfolgreicher Datenübernahme betätigen Sie die
(END)-Taste so oft, bis das Hauptdisplay wieder angezeigt
wird.
