ELEKTRISCHE ANSCHLÜSSE
4 ELEKTRISCHE ANSCHLÜSSE

4.1 VORABKONTROLLEN

f
Alle elektrischen Anschlüsse müssen bei abge-
schalteter Netzversorgung und abgetrennter Puf-
ferbatterie erfolgen (sofern in der Automatisierung
vorhanden).
a
Die Anschlusstätigkeiten dürfen nur von qualifizier-
tem Personal ausgeführt werden.
Zur Ausführung der elektrischen Anschlüsse:
1. Die Schrauben und die Schutzabdeckung (A) entfernen
14
2. Das Stromkabel an der bereits vorgenommenen Bohrung
der Federwelle durchführen
3.
Bei Getriebemotor mit Elektrobremse die Ummantelung die-
ser Letzteren an der zweiten Bohrung der Federwelle ein-
führen
8 – DEUTSCH
A
B
A
15
4. Die Anschlüsse laut „Abbildung 16" vornehmen
5. Das Stromkabel danach sichern, indem die Schutzabde-
ckung (A) in ihrer Position angeschraubt wird.

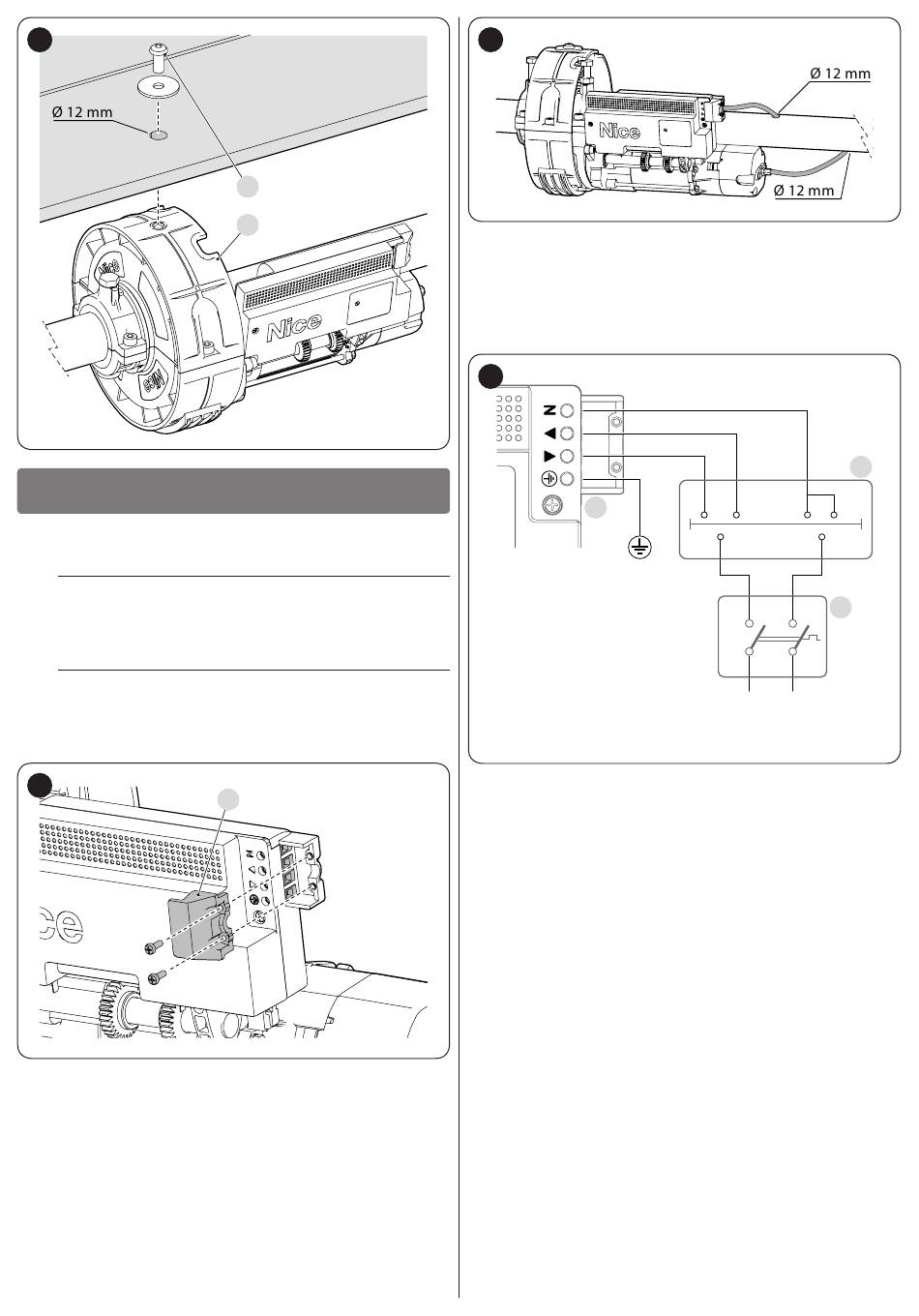

4.2 SCHALTPLAN UND BESCHREIBUNG DER
ANSCHLÜSSE
16
A
A Eingangsklemme Netzspannung
B Tasten manuelle Steuerung
C Allpolige Abschaltung
B
L N
C
230 Vac
50 Hz
