INSTALLATION

3 INSTALLATION
3.1 ÜBERPRÜFUNGEN VOR DER INSTALLATION
a
die Installation muss von qualifiziertem Fachper-
sonal unter genauester Beachtung der Gesetze,
Vorschriften und Verordnungen und der Angaben in
den vorliegenden Anweisungen ausgeführt werden.
Vor der Installation des Produkts auszuführende Kontrollen:
– Überprüfen Sie die Unversehrtheit der Lieferung
– Das zu verwendende Material muss in optimalem Zustand und
für den vorgesehenen Verwendungszweck geeignet sein
– Sicherstellen, dass sich das Tor korrekt im Gleichgewicht befin-
det und beim Stillstand in jeder Position den Betrieb nicht wieder
aufnimmt
– Sicherstellen, dass entlang des gesamten Torlaufs sowohl in
Schließung als auch in Öffnung keine Reibungsstellen vorliegen
– Sicherstellen, dass eine laufruhige und gleichmäßige Torbewe-
gung gegeben ist
– Sicherstellen, dass der Befestigungsbereich mit den Produktab-
messungen kompatibel ist (siehe Abschnitt „Identifizierung
und Gesamtabmessungen").
– überprüfen Sie, ob sich die Befestigungsstellen der verschiede-
nen Vorrichtungen in stoßgeschützten Bereichen befinden und
ob die Oberflächen ausreichend solide sind
– Bestandteile des Automatismus sollten nicht in Wasser oder an-
dere Flüssigkeiten getaucht werden
– das Produkt nicht in der Nähe von Wärmequellen, Flammen oder
in explosionsgefährdeter, salz oder säurehaltiger Umgebung po-
sitionieren. Dies kann Schäden und Betriebsstörungen am Pro-
dukt sowie Gefahren zur Folge haben
– die Steuerung an einer elektrischen Versorgungsleitung mit Si-
cherheitserdung anschließen
– an der Stromversorgungsleitung ist eine Vorrichtung notwendig,
die die vollständige Abschaltung der Automation vom Netz ga-
rantiert. Der Kontaktöffnungsabstand der Abschaltvorrichtung
muss die vollständige Abschaltung unter den in der Hochspan-
nungs-Kategorie III festgelegten Bedingungen und in Überein-
stimmung mit den Installationsbestimmungen gewährleisten. Bei
Bedarf garantiert diese Vorrichtung ein schnelles und sicheres
Abschalten der Spannungsversorgung. Sie muss daher in Sicht-
weite des Antriebs angebracht sein. Falls sie an nicht sichtbarer
Stelle angebracht ist, muss sie – um Gefahren zu vermeiden –
über ein System verfügen, das eine unbeabsichtigte, nicht au-
torisierte Einschaltung der Spannungsversorgung blockiert. Die
Vorrichtung zur Netzabschaltung wird nicht mit dem Produkt
geliefert.
3.2 EINSATZBESCHRÄNKUNGEN DES
PRODUKTS
Die Leistungsdaten des Produkts sind in Kapitel „TECHNISCHE
DATEN" angegeben; sie sind die einzigen Werte, die eine korrekte
Bewertung der Eignung ermöglichen.
Überprüfen Sie die Einsatzgrenzen von RONDO und des zu ins-
tallierenden Zubehörs und bewerten Sie, ob ihre technischen Ei-
genschaften für die Umgebungsanforderungen und die folgenden
Einschränkungen geeignet sind:
– Sicherstellen, dass das Torgewicht die Angaben laut Kapitel „
TECHNISCHE DATEN" einhält
– die Abmessungen des Tors müssen unter 20 m² liegen
– die Antriebswelle muss mit der Ausgangswelle von RONDO und
den im Lieferumfang enthaltenen Passfedern kompatibel sein.
Der Getriebemotor ist mit einem Thermoschutz ausgestattet, der
bei Überhitzung durch den Einsatz des Antriebs über die vorge-
sehenen Grenznutzungsbedingungen hinaus ausgelöst wird. In
diesem Fall wird die Stromversorgung automatisch unterbrochen
und nach Wiederherstellung der normalen Temperatur wieder ein-
geschaltet.
4 – DEUTSCH
a
Um Überhitzungen zu vermeiden, sieht die Steue-
rung einen Bewegungsbegrenzer vor, der auf der
Motorbelastung und der Dauer der Zyklen beruht
und bei Überschreitung der Höchstgrenze eingreift.
3.3 IDENTIFIZIERUNG UND
GESAMTABMESSUNGEN

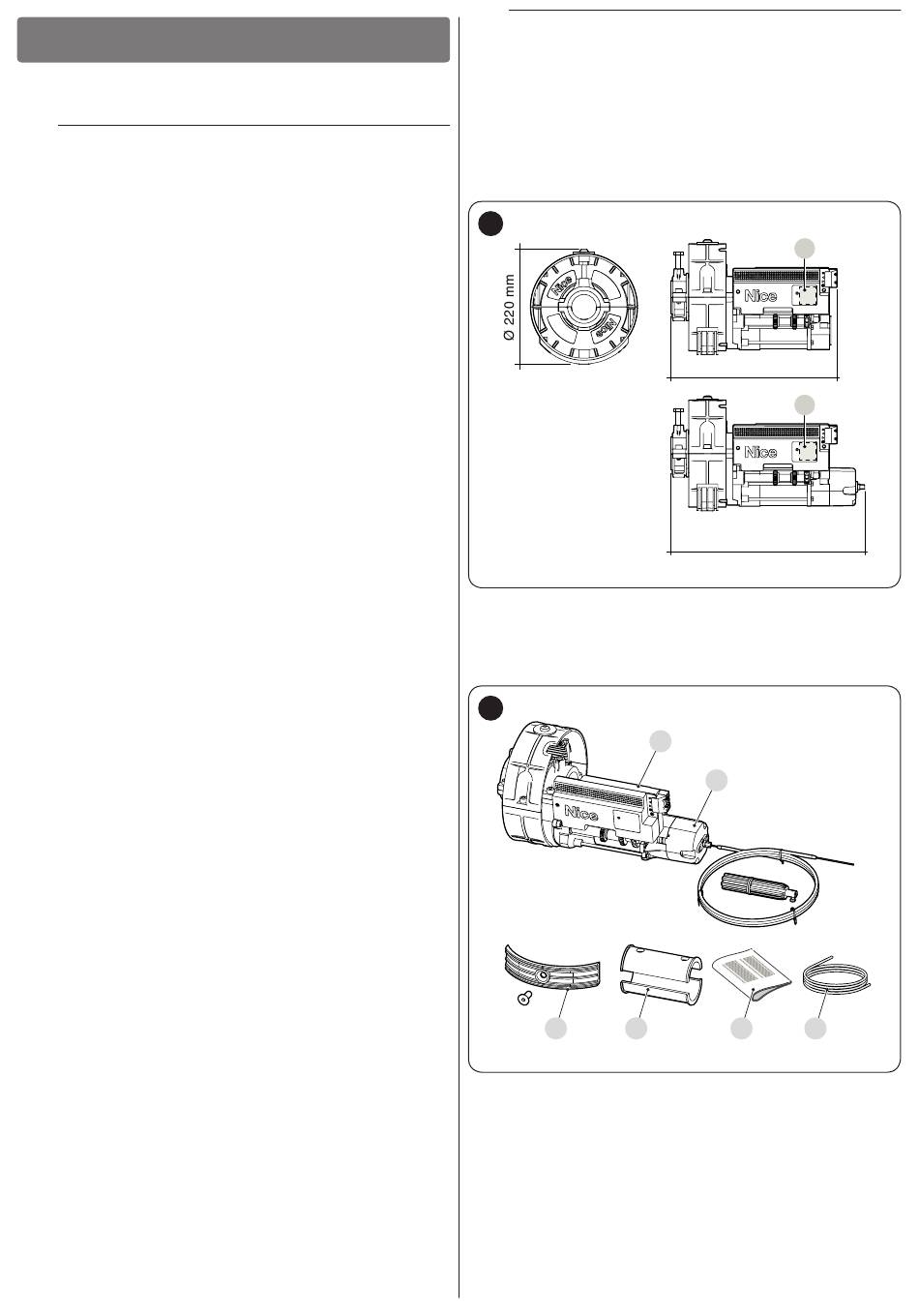

Die Gesamtabmessungen und das Schild (A) zur Produktidentifika-
tion sind in „Abbildung 2" ersichtlich.
2

3.4 EMPFANG DES PRODUKTS

Folgende Bestandteile sind im Lieferumfang des Produkts enthal-
ten.
3
C D
A Getriebemotor
B
Elektrobremse (falls vorhanden)
C Passstück Nutmutter
D
Passstück für Federwelle 48 mm
E Gebrauchsanleitung
F Stromkabel
A
320 mm
A
350 mm (230V)
370 mm (120V)
A
B
E F
