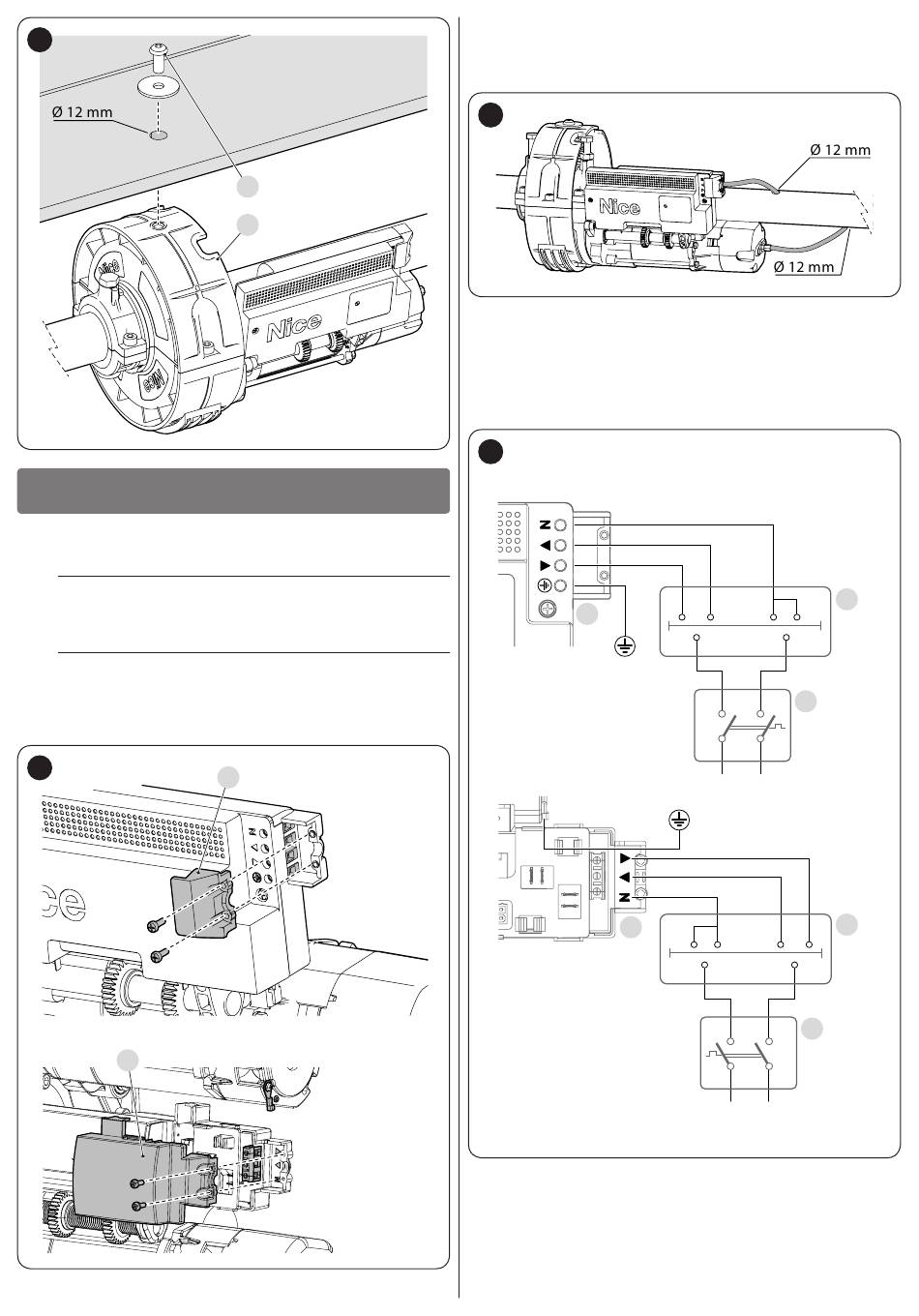

ELEKTRISCHE ANSCHLÜSSE
4 ELEKTRISCHE ANSCHLÜSSE

4.1 VORABKONTROLLEN

f
Alle elektrischen Anschlüsse müssen bei abgeschal-
teter Netzversorgung und abgetrennter Pufferbatterie
erfolgen (sofern in der Automatisierung vorhanden).
a
Die Anschlusstätigkeiten dürfen nur von qualifiziertem
Personal ausgeführt werden.
Zur Ausführung der elektrischen Anschlüsse:
1. Die Schrauben und die Schutzabdeckung (A) entfernen
14
A
8 – DEUTSCH
A
B
RN2040
A
RN2080 - RN2480
2. Das Stromkabel an der bereits vorgenommenen Bohrung der
Federwelle durchführen
3. Bei Getriebemotor mit Elektrobremse die Ummantelung dieser
Letzteren an der zweiten Bohrung der Federwelle einführen
15
4. Die Anschlüsse laut „Abbildung 16" vornehmen
5. Das Stromkabel danach sichern, indem die Schutzabdeckung
(A) in ihrer Position angeschraubt wird.
4.2 SCHALTPLAN UND BESCHREIBUNG DER
ANSCHLÜSSE
16
RN2040
A
RN2080 - RN2480
A
A Eingangsklemme Netzspannung
B Tasten manuelle Steuerung
C Allpolige Abschaltung
B
L N
C
230 Vac
50 Hz
B
N L
C
230 Vac
50 Hz
