- Seite 1 Nice RONDO Für ausgewuchteter Rollladen DE - Installations- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ACHTUNG! Beachten Sie die folgenden Hinweise: DEUTSCH – Vor der Installation anhand der „TECHNISCHEN DATEN DES GERÄTS“ prüfen, ob das Gerät für die betreffende Automati- Übersetzung der vollständigen Originalbetriebsanleitung on geeignet ist. Das Gerät NICHT installieren, wenn es nicht dafür geeignet ist. –... -
Seite 3: Hinweise Zur Installation

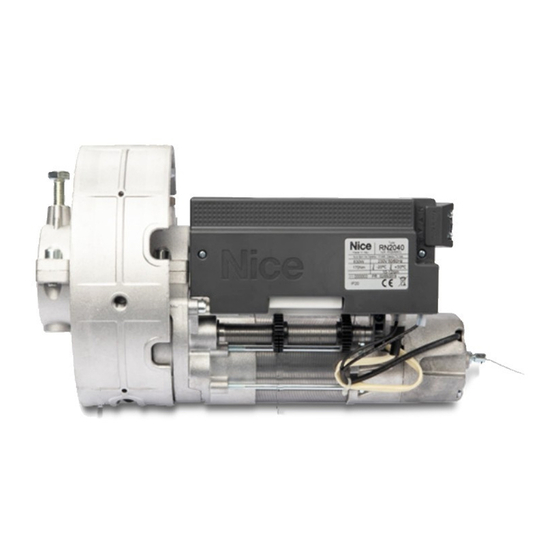

1.2 HINWEISE ZUR INSTALLATION 2.1 VERZEICHNIS DER KOMPONENTEN DES PRODUKTS – Vor dem Einbau des Antriebsmotors sicherstellen, dass das Tor in einem technisch einwandfreien Zustand ist, sich kor- Die „Abbildung 1“ zeigt die Hauptbestandteile von RONDO. rekt im Gleichgewicht befindet und leichtgängig öffnen und schließen lässt. -
Seite 4: Einsatzbeschränkungen Des Produkts
– an der Stromversorgungsleitung ist eine Vorrichtung notwendig, die 3.4 EMPFANG DES PRODUKTS die vollständige Abschaltung der Automation vom Netz garantiert. Der Folgende Bestandteile sind im Lieferumfang des Produkts enthalten. Kontaktöffnungsabstand der Abschaltvorrichtung muss die vollstän- dige Abschaltung unter den in der Hochspannungs-Kategorie III fest- gelegten Bedingungen und in Übereinstimmung mit den Installations- bestimmungen gewährleisten. -
Seite 5: Vorbereitende Arbeiten Vor Der Installation
3.5 VORBEREITENDE ARBEITEN VOR DER INSTALLATION Die Abbildung zeigt ein Beispiel für eine Automatisierungsanlage, die mit Nice-Komponenten realisiert wurde. A Federgehäuse Anmerkung 1 Wenn das Versorgungskabel länger als 30 m ist, B Federwelle muss ein Kabel mit größerem Querschnitt benutzt werden (3... -
Seite 6: Installation Des Antriebs
3.6 INSTALLATION DES ANTRIEBS Die beiden Halbkronen (B) entfernen, indem die Schrauben (C) abgeschraubt werden Eine fehlerhafte Installation kann zu schwerwiegen- den Verletzungen beim Installateur führen sowie bei den Personen, die die Anlage bedienen. Bevor Sie mit dem Zusammenbau der Automation beginnen, müssen die in den Abschnitten „Überprü- fungen vor der Installation“... - Seite 7 Das Element (E) trennen, indem die vier Schrauben (F) entfernt Die Schraube M10 (J) mit der mitgelieferten Mutter (K) an- werden schrauben, um den Getriebemotor an der Federwelle zu be- festigen. Die Mutter anziehen, um die Schraube in ihrer Position Die Hülsen (G) im Getriebemotor eignen sich für Fe- zu sichern derwellendurchmesser von 48 mm.
-
Seite 8: Elektrische Anschlüsse
Das Stromkabel an der bereits vorgenommenen Bohrung der Federwelle durchführen Bei Getriebemotor mit Elektrobremse die Ummantelung dieser Letzteren an der zweiten Bohrung der Federwelle einführen Die Anschlüsse laut „Abbildung 16“ vornehmen Das Stromkabel danach sichern, indem die Schutzabdeckung (A) in ihrer Position angeschraubt wird. 4.2 SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE ELEKTRISCHE ANSCHLÜSSE... -
Seite 9: Endprüfungen Und Anlauf
ABNAHME UND INBETRIEBNAHME Nun kann das Tor von Hand in die gewünschte Position bewegt ENDPRÜFUNGEN UND ANLAUF werden. Den Knauf zur Verriegelung vollständig einschrauben. ENDPRÜFUNGEN UND ANLAUF 5.1 EINSTELLUNG DER MECHANISCHEN ENDANSCHLÄGE Zur Einstellung der Endanschläge wie folgt verfahren: Das Tor komplett schließen Den Niederhalter (A) nach oben gedrückt halten, um die Bewe- gung der Endschalterregler freizugeben Den Regler (B) drehen, bis ein Rasten des Schalters „Herunter-... -
Seite 10: Was Tun, Wenn
„Wartungsplan“ der Automation, der alle Wartungsanwei- sungen der einzelnen Vorrichtungen enthalten muss, ausfüllen und dem Inhaber aushändigen. Für die gesamte aufgeführte Dokumentation stellt Nice über seinen Kundendienst Bedienungsanleitun- gen, Leitfäden und bereits ausgefüllte Formulare be- reit. WAS TUN, WENN... -
Seite 11: Wartung Des Produkts
WARTUNG DES PRODUKTS WARTUNG DES PRODUKTS Die Wartung muss unter genauester Einhaltung der in dieser Anleitung genannten Sicherheitsvorschrif- ten sowie der einschlägigen Gesetze und Vorschriften durchgeführt werden. Zur Wartung des Getriebemotors den gesamten Prüfvorgang wieder- holen. ENTSORGUNG DES GERÄTS ENTSORGUNG DES GERÄTS Dieses Produkt ist ein fester Bestandteil der Automa- tisierung und muss somit zusammen mit ihr entsorgt werden. -
Seite 12: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN Alle technischen Daten beziehen sich auf eine Umgebungstemperatur von 20 °C (± 5 °C). Nice S.p.A. behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktionalitäten und Ein- satzzweck beibehalten werden. -
Seite 13: Konformität
Und Einbauerklärung von “Unvollständige Maschine” Hinweis - Der Inhalt dieser Konformitätserklärung entspricht dem in den offiziellen Unterlagen angegebenen, die sich im Firmensitz der Nice S.p.a. befinden, und insbesondere der vor dem Druck dieser Anleitung verfügbaren letzten Revision. Der hier vorhandene Text wurde aus Verlagsgründen angepasst. Eine Kopie der ursprünglichen Erklärung jedes Produkts kann bei Nice S.p.a.(TV) I angefordert werden. - Seite 14 ANMERKUNGEN 14 – DEUTSCH...
-
Seite 15: Anweisungen Und Hinweise
ANWEISUNGEN UND HINWEISE Bevor Sie die Automation zum ersten Mal verwenden, lassen Sie sich Die Anlage in keinem Fall ändern. Der Installateur ist von Ihrem Installateur erklären, wie Restrisiken entstehen können, und dafür verantwortlich. widmen Sie dem Lesen der Anweisungen und Hinweise, die Ihnen Ihr Die Abnahmeprüfung, die regelmäßige Wartung und eventuelle Repa- Installateur aushändigen wird, ein paar Minuten. - Seite 16 Nice SpA Via Callalta, 1 31046 Oderzo TV Italy www.niceforyou.com info@niceforyou.com...
