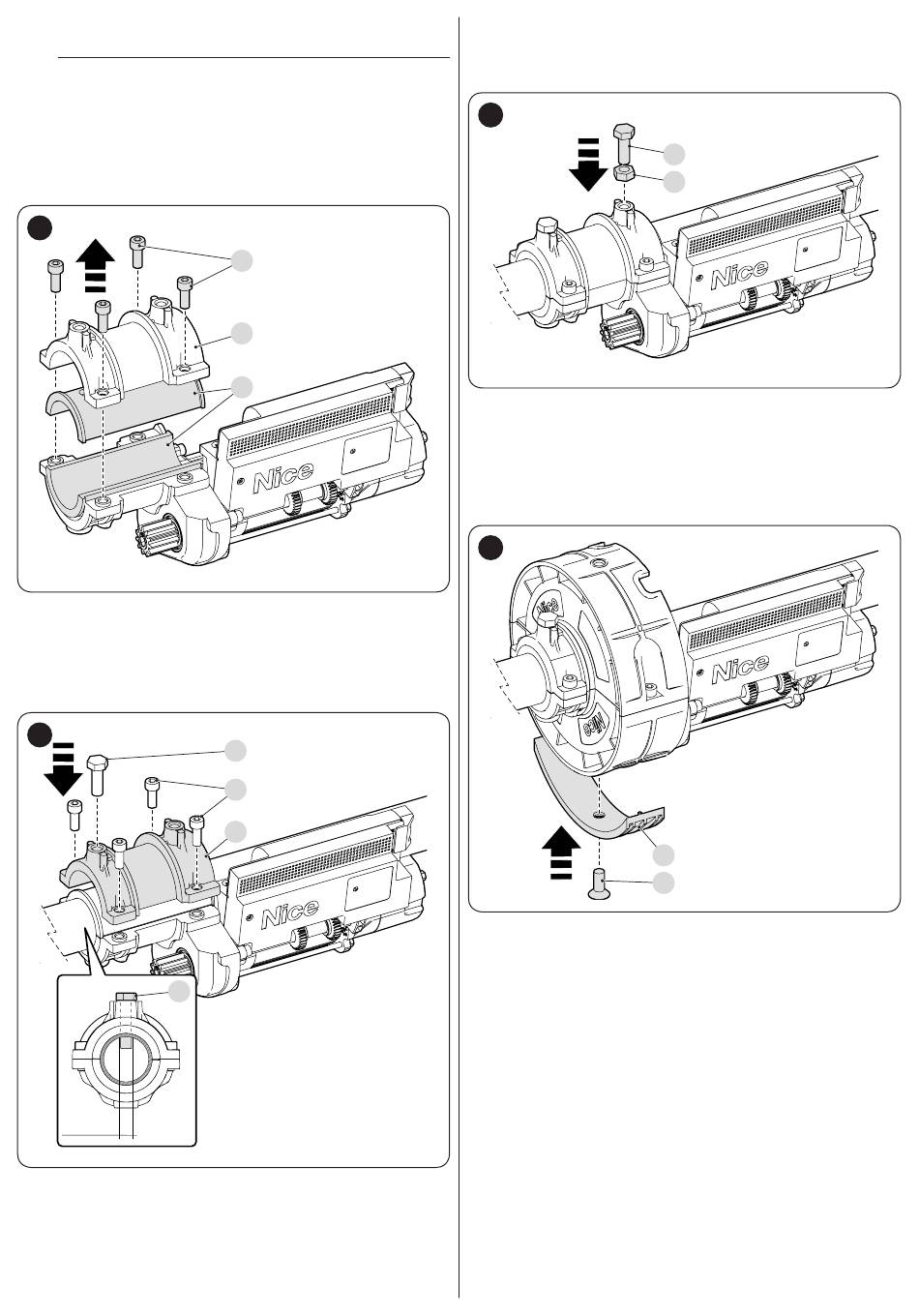

6. Das Element (E) trennen, indem die vier Schrauben (F) ent-
fernt werden
m
Die Hülsen (G) im Getriebemotor eignen sich für Fe-
derwellendurchmesser von 48 mm. Wenn die Tor-
welle einen kleineren Durchmesser hat, die Hülsen
durch Hülsen mit einem Durchmesser von 33 oder
42 mm (nicht mitgeliefert) ersetzen und mit Bezug
auf die zuvor vorgenommene 10-mm-Bohrung po-
sitionieren (siehe „Abbildung 5").
9
7. Den Getriebemotor in der Nähe der Federwelle ausrichten
und mit dem Element (E) anhand der vier zuvor entfernten
Schrauben (F) verbinden
8. Die mitgelieferte Schraube M10 (H) ohne Sechskantmutter
vollständig anschrauben, bis sie durch die 10-mm-Bohrung
in die Federwelle eindringt
10
H
Ø10 mm
F
E
G
H
F
E
9. Die Schraube M10 (J) mit der mitgelieferten Mutter (K) an-
schrauben, um den Getriebemotor an der Federwelle zu
befestigen. Die Mutter anziehen, um die Schraube in ihrer
Position zu sichern
11
10. Das Rollenband wieder montieren und dabei Knicke vermei-
den, damit die Rollen nicht austreten
11. Die beiden Halbkronen mit den entsprechenden Schrauben
anbringen
12.
Bei Federgehäusen mit Durchmesser von mehr als 220 mm
das mitgelieferte Passstück (L) mit der speziellen Flachkopf-
schraube (M) montieren
12
13. Eine 12-mm-Bohrung am letzten Element des Tors überein-
stimmend zur vorhandenen Bohrung an der Halbkrone (B)
vornehmen
14.
Das letzte Element des Tors am Getriebemotor anhand der
Schraube (A) und der entsprechenden Unterlegscheibe be-
festigen
J
K
L
M
