– Kinder dürfen Reinigung- und Wartungsarbeiten, die dem
Benutzer obliegen, nur dann ausüben, wenn sie von einer
erwachsenen Person beaufsichtigt werden.
– Vor jedem Eingriff an der Anlage (Wartung, Reinigung) das
Gerät immer erst vom Stromnetz und gegebenenfalls den
Batterien trennen.
– Prüfen Sie die Anlage regelmäßig auf eventuelle Un-
gleichgewichte, Abnutzungserscheinungen und Schäden
insbesondere von Kabeln, Federn und Halterungen. Ver-
wenden Sie das Gerät nicht, wenn eine Reparatur oder
Einstellung erforderlich ist, da eine unkorrekte Installation
oder ein nicht ordnungsgemäßer Gewichtsausgleich des
Antriebs zu Verletzungen führen kann.
– Das Verpackungsmaterial des Produkts muss entspre-
chend den einschlägigen Umweltschutzvorschriften ent-
sorgt werden.
– Das Produkt darf nicht im Freien installiert werden.
– Überwachen Sie das in Bewegung befindliche Tor und
halten Sie alle Personen fern, bis es komplett geöffnet
oder geschlossen ist.
– Betätigen Sie die manuelle Entriegelungsvorrichtung (ma-
nuelle Bedienung) sehr vorsichtig, denn ein offenes Tor
kann aufgrund schwacher oder zerbrochener Federn
oder eines Ungleichgewichts plötzlich herunterfallen.
– Prüfen Sie jeden Monat, ob der Motor die Bewegung re-
versiert, wenn das Tor gegen einen 50 mm hohen Ge-
genstand am Boden stößt. Stellen Sie bei Bedarf den An-
trieb nach und kontrollieren Sie den Vorgang dann erneut,
denn eine nicht korrekte Einstellung kann eine Gefähr-
dung darstellen (Antriebe mit eingebautem Schutzsystem
gegen Einklemmen, das auf Berührung mit dem unteren
Rand des Tors reagiert).
– Motor mit festem Versorgungskabel: Das Versorgungs-
kabel kann nicht ausgetauscht werden. Falls das Ka-
bel beschädigt ist, muss das Gerät entsorgt werden.
– Motor mit abnehmbarem Versorgungskabel mit passen-
dem Stecker: Wenn das Netzkabel beschädigt ist, muss
es vom Hersteller, vom technischen Kundendienst oder
von einer Person mit einer vergleichbaren Qualifikation er-
setzt werden, um jede Gefährdung auszuschließen.

1.2 HINWEISE ZUR INSTALLATION

– Vor dem Einbau des Antriebsmotors sicherstellen, dass
das Tor in einem technisch einwandfreien Zustand ist,
sich korrekt im Gleichgewicht befindet und leichtgängig
öffnen und schließen lässt.
– Vor dem Einbau des Antriebsmotors alle überflüssigen
Seile oder Ketten entfernen und alle Vorrichtungen wie
beispielsweise die Verriegelungen deaktivieren,
– Nachweisen, dass an den festen Komponenten keine
Klemm- oder Quetschstellen vorhanden sind, wenn sich
die geführte Komponente in der maximalen Öffnungs-
und Schließstellung befindet. Die Komponenten bei Be-
darf mit Schutzvorrichtungen versehen.
– Die Betätigungsvorrichtung für das manuelle Entriegeln
(manuelle Bedienung) in weniger als 1,8 m Höhe anbrin-
gen. HINWEIS: Falls die Betätigungsvorrichtung abnehm-
bar ist, muss sie stets in der unmittelbaren Nähe des Tors
aufbewahrt werden.
– Sicherstellen, dass die Bedienelemente ausreichenden
Abstand zu den Bewegungsteilen haben und eine direk-
te Sicht erlauben. Sofern kein Schlüsselschalter benutzt
wird, müssen die Bedienelemente auf einer Mindesthöhe
von 1,5m montiert werden und dürfen nicht zugänglich
sein.
– Die Hinweisschilder mit der Warnung vor der Gefahr des
Einklemmens an einer gut sichtbaren Stelle oder in der
Nähe ortsfester Befehlseinrichtungen anbringen.
– Das Schild der manuellen Entriegelung (manuelle Bedie-
nung) in der Nähe der Betätigungsvorrichtung anbringen.
– Ebenso nach der Installation sicherstellen, dass der An-
trieb die Öffnungsbewegung verhindert oder sie stoppt,
wenn das Tor mit einem Gewicht von 20 kg belastet wird,
das mittig am unteren Rand des Tors befestigt wird (gilt
für Antriebsmotoren, die für Toren mit Öffnungsbreiten
von mehr als 50 mm Durchmesser eingesetzt werden
können).
– Nach der Installation sicherstellen, dass der Mechanis-
mus korrekt eingestellt ist und der Antrieb die Bewegung
reversiert, sobald das Tor gegen einen 50 mm hohen Ge-
genstand am Boden stößt (gilt für Antriebsmotoren mit
integriertem Klemmschutzsystem, das über den Kontakt
mit der Unterkante des Tors ausgelöst wird). Nach der In-
stallation sicherstellen, dass keine Komponenten des Tors
in den Bereich öffentlicher Verkehrswege oder Gehsteige
überstehen.
PRODUKTBESCHREIBUNG UND
2
EINSATZZWECK
2

PRODUKTBESCHREIBUNG UND EINSATZZWECK

RONDO ist ein Getriebemotor für Rolltore mit Federausgleich zum
Antrieb von Toren mit einer max. Höhe von 6 m und einem Gewicht
bis 170 kg.
Der Getriebemotor eignet sich für Tore mit Federwellendurchmes-
ser von 42 mm, 48 mm oder 60 mm.
Die Federgehäuse sind für Durchmesser von 200 mm oder 220
mm zulässig. Die beiden Nutmuttern sind aus Aluminiumdruck-
guss gefertigt.
Mit Endschalter und Mikrometerschraube sowie mechanischem
Positionsschalter bestückt.
Die vom Boden aus steuerbare Entriegelung trennt den Motor vom
Antriebsgehäuse (nur für Modelle mit Elektrobremse).
a
Jede andere Nutzung als die beschriebene gilt als
unsachgemäß und ist untersagt!
2.1 VERZEICHNIS DER KOMPONENTEN DES
PRODUKTS

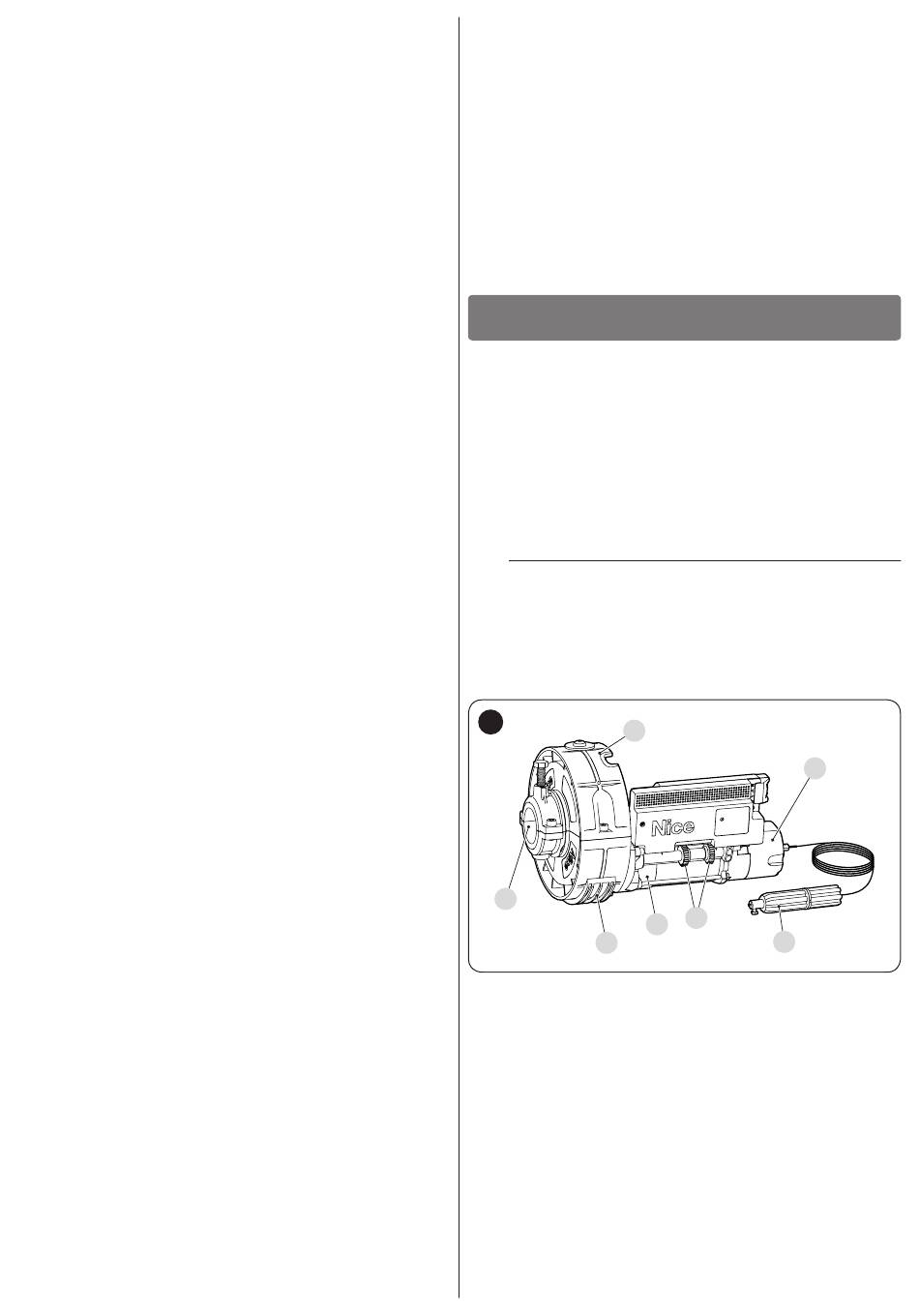

Die „Abbildung 1" zeigt die Hauptbestandteile von RONDO.
1
A
B
C
A
Halbring
B Sitz der Antriebswelle
C
Passstück Nutmutter
D Antriebsgehäuse
E
Endlagenregler
F Entriegelungs-/Verriegelungssystem (falls vorhanden)
G Elektrobremse (falls vorhanden)
G
E
D
F
