– Die Opentherm-Kommunikationskabel (OT) an die Klemme (4)
anschließen
– Die Kommunikationskabel für die eventuelle Verwendung eines
Telefonwählgerätes für die Fernsteuerung an die Klemme (5)
anschließen
– Die ModBus RS485-Kommunikationskabel an die Klemme (6)
anschließen
– Die 24V-Netzkabel (2 x 0,75 mm
– Die Basis (2) mit den Schrauben (8) und den Dübeln (9)
befestigen, die mit dem Hauptbedienfeld geliefert werden
9
2
– Die Benutzerschnittstelle (3) wieder so an der Basis (2)
anbringen, dass sie korrekt in der Lasche einrastet (1).
2
m
HINWEIS
Darauf achten, dass keine Kabel zwischen Basis (2) und
Benutzerschnitt übersteht (3).
) an die Klemme (7) anschließen
2
7
6
5
4

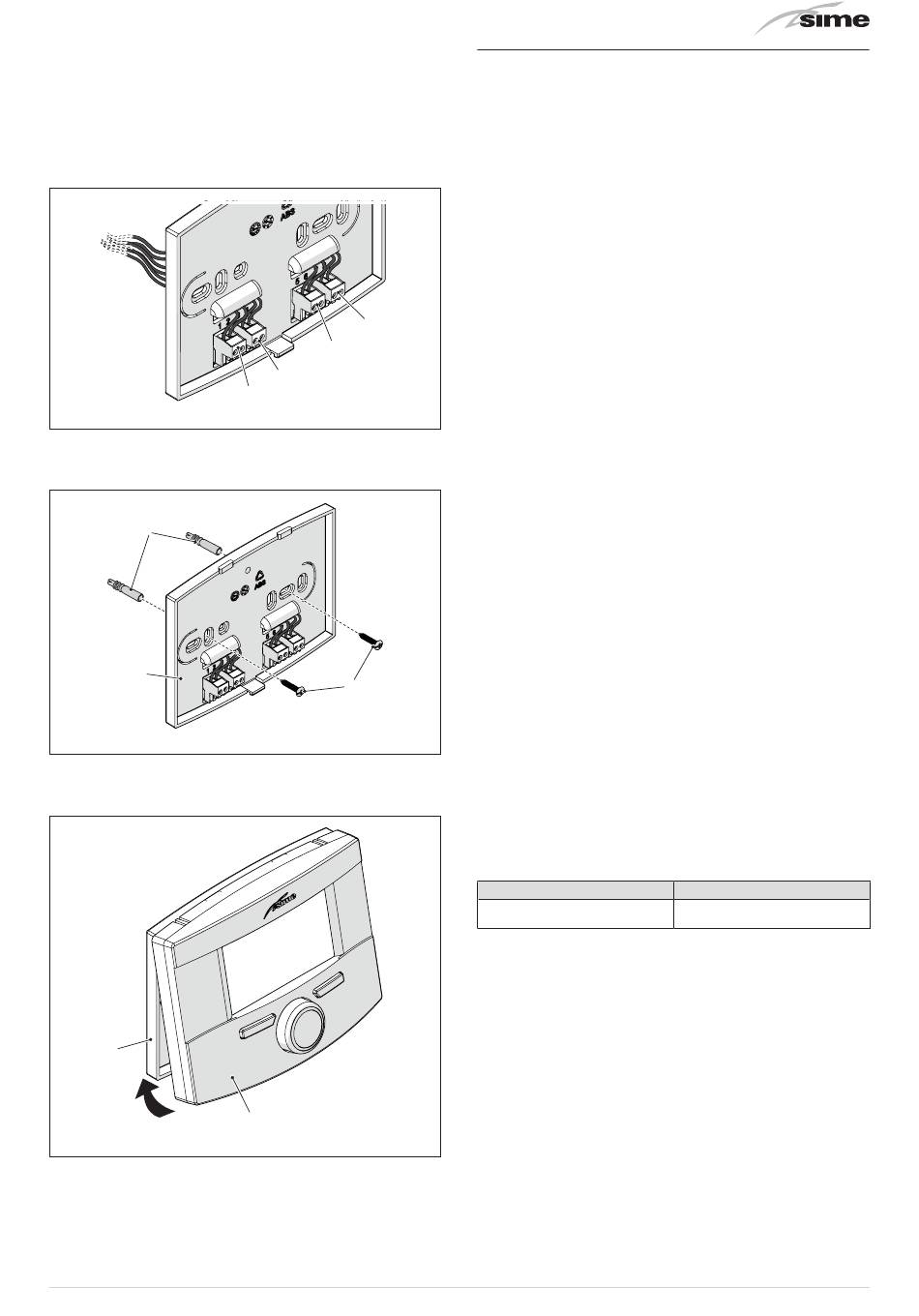

Abb. 66
8
Abb. 67
3
Abb. 68
5.14 Elektrische Anschlüsse
m
HINWEIS
Die folgenden Arbeiten dürfen AUSSCHLIESSLICH von
qualifiziertem Fachpersonal durchgeführt werden.
Die elektrischen Anschlüsse, die zulasten des Installateurs gehen,
sind:
– Anschluss an das Stromnetz 230V~50Hz des Netzkabels, das
fertig verkabelt mit dem Heizkessel geliefert wird
– Anschluss der externen Sonde, die mit dem Gerät geliefert wird,
an den entsprechenden Anschluss am Heizkessel
– Anschlüsse zwischen dem Heizkessel und den Klemmen des
Hauptbedienfeldes.
m
HINWEIS
Folgendes ist Pflicht:
– Die Verwendung eines omnipolaren FI/LS-Schalters
und Leitungstrennschalter, konform mit den EN-
Normen (Mindestabstand der Kontaktöffnung von 3
mm)
– das bei Austausch
AUSSCHLIESSLICH das spezielle Kabel mit im Werk
vorverkabeltem Stecker verwendet wird, das als
Ersatzteil separat erhältlich und von qualifiziertem
Fachpersonal anzuschließen ist
– Das Erdungskabel
Erdungsanlage anschließen (*)
– Den Heizkessel vor jedem Eingriff von der
Stromversorgung trennen, indem der Hauptschalter
der Anlage auf „OFF" gestellt wird.
(*) Der Hersteller haftet nicht für eventuelle Schäden aufgrund
des Fehlens der Erdung des Gerätes und der Nichtbeachtung
der Angaben in den Schaltplänen.
d
VERBOT
Für die Erdung des Gerätes die Wasserleitungen zu
nutzen.
Der Heizkessel wird mit einem bereits verkabelten Stromkabel
geliefert, das an das Stromnetz (230V~50 Hz) angeschlossen
werden muss.
Bei Austausch muss das entsprechende Ersatzteil bei Sime
bestellt werden.
BESCHREIBUNG
Stromkabel (speziell für diesen
Zweck)
des Stromkabels
an eine zweckdienliche
CODE
6127260
