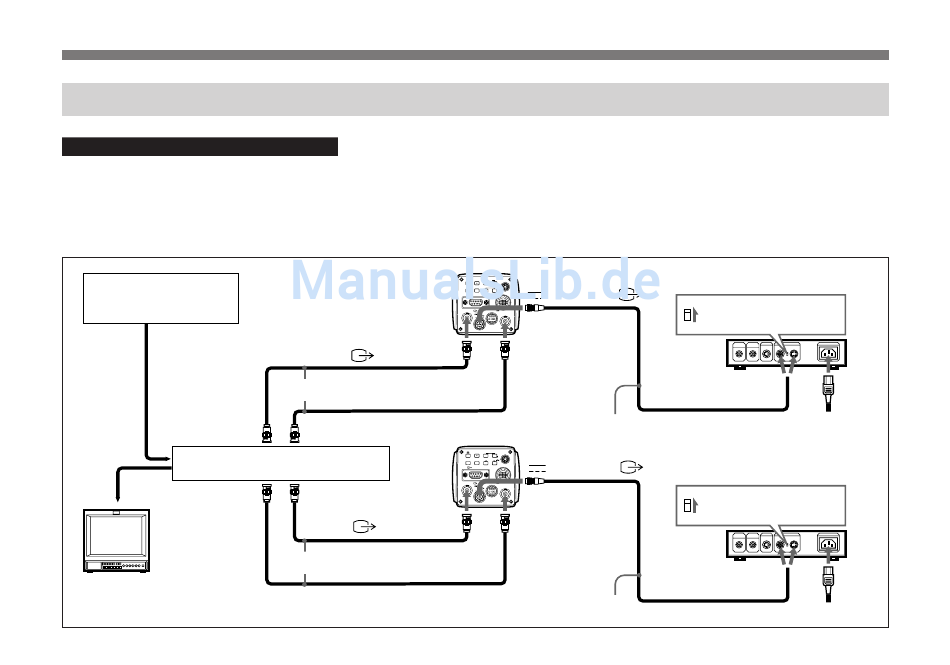

Connexions pour un système multi-caméra
Remarques sur les systèmes multi-camera
Observez les étapes suivantes pour éviter tout scintillement
d'image lorsque vous utilisez deux caméras ou plus
raccordées au même commutateur vidéo:
• Fournissez le même signal de synchro aux connecteurs
EXT CTRL de chacune des caméras (voir ci-dessous).
Générateur de synchro
ou caméra
Sortie synchro (VBS ou BS)
VIDEO IN
Commutateur vidéo, etc.
VBS (BS) OUT
Moniteur vidéo,
magnétoscope,
etc.
DXC-9100P
FREEZE
SOURCE
RGB/SYNC
VIDEO OUT
VIDEO OUT
Câble coaxial 75Ω
DXC-9100P
VBS (BS) OUT
FREEZE
SOURCE
RGB/SYNC
VIDEO OUT
VIDEO IN
VIDEO OUT
Câble coaxial 75Ω
Câble CCDC-5/10/25/50A/100A ou
câble CCMC-12P02/05/20/25
Réglez "EXT.CTRL (BNC)" sur "GENLOCK" à la PAGE 3 du
menu. Pour plus de détails, reportez-vous à la page 85.
• Réglez les phases de sous-porteuse et de synchronisation
horizontale sur toutes les caméras.
Pour plus de détails, reportez-vous à "Réglage de la teinte
d'image dans un système multi-caméra" à la page 99.
MENU FUNCTION DATA
UP LENS
WHITE
BARS
DOWN
DC IN/VBS
CCU
SCAN
REMOTE
DC IN/
EXT CTRL
VBS
EXT CTRL
Câble CCDC-5/10/25/50A/100A ou
câble CCMC-12P02/05/20/25
MENU FUNCTION DATA
UP LENS
WHITE
BARS DOWN
DC IN/VBS
CCU
SCAN
REMOTE
DC IN/ EXT CTRL
VBS
EXT CTRL
Adaptateur de caméra
CMA-D2CE/D2MDCE
Réglez le sélecteur
1
MODE en position "1".
2
CAMERA (4 broches AC IN
ou 12 broches)
Cordon d'alimentation
Adaptateur de caméra
CMA-D2CE/D2MDCE
Réglez le sélecteur
1
MODE en position "1".
2
CAMERA (4 broches
AC IN
ou 12 broches)
Cordon d'alimentation
107
