Montage

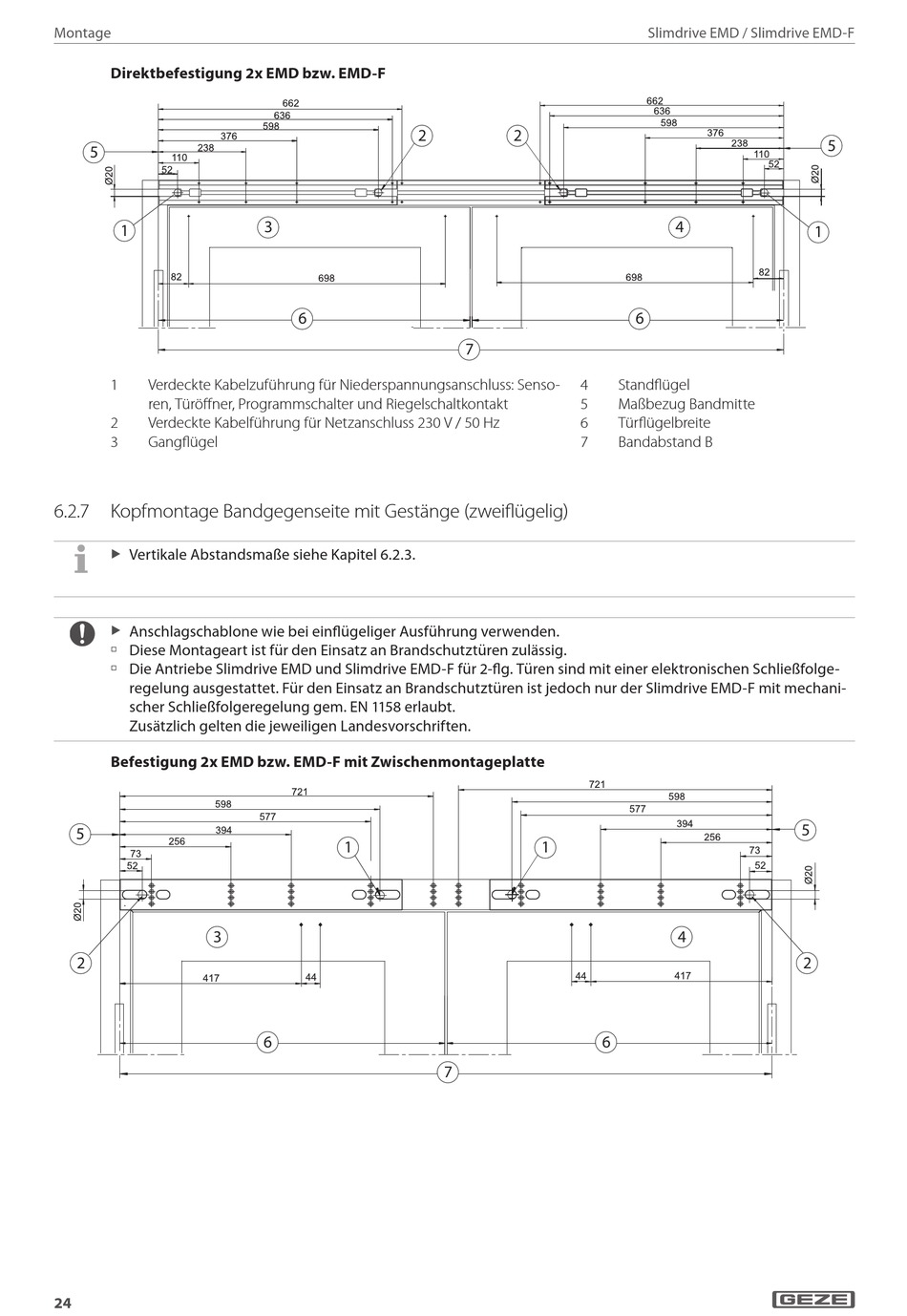

Direktbefestigung 2x EMD bzw. EMD-F
5
1
1 Verdeckte Kabelzuführung für Niederspannungsanschluss: Senso-
ren, Türöffner, Programmschalter und Riegelschaltkontakt
2 Verdeckte Kabelführung für Netzanschluss 230 V / 50 Hz
3 Gangflügel
6.2.7 Kopfmontage Bandgegenseite mit Gestänge (zweiflügelig)
Vertikale Abstandsmaße siehe Kapitel 6.2.3.
X
Anschlagschablone wie bei einflügeliger Ausführung verwenden.
X
à Diese Montageart ist für den Einsatz an Brandschutztüren zulässig.
à Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge-
regelung ausgestattet. Für den Einsatz an Brandschutztüren ist jedoch nur der Slimdrive EMD-F mit mechani-
scher Schließfolgeregelung gem. EN 1158 erlaubt.
Zusätzlich gelten die jeweiligen Landesvorschriften.
Befestigung 2x EMD bzw. EMD-F mit Zwischenmontageplatte
5
3
2
3
24
2
3
6
1
6
B/2
7
2
7
4
5
6
7
1
6
7
B/2
7
Slimdrive EMD / Slimdrive EMD-F
4
6
Standflügel
Maßbezug Bandmitte
Türflügelbreite
Bandabstand B
4
4
5
1
5
2
