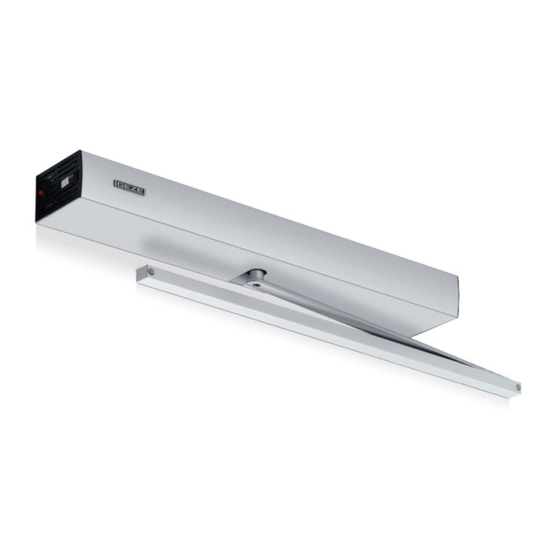

Slimdrive EMD
DE Montage- und Serviceanleitung
Slimdrive EMD-F
167775-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE Slimdrive EMD

Inhaltszusammenfassung für GEZE Slimdrive EMD

  • Seite 1 Slimdrive EMD DE Montage- und Serviceanleitung Slimdrive EMD-F 167775-01...

  • Seite 2: Inhaltsverzeichnis

    Slimdrive EMD / Slimdrive EMD-F Inhaltsverzeichnis Symbole und Darstellungsmittel ............................3 Revisionen und Gültigkeit ..............................3 Produkthaftung ..................................3 Mitgeltende Dokumente ..............................3 Sicherheitshinweise ..............................4 Bestimmungsgemäße Verwendung .................................4 Sicherheitshinweise ......................................4 Sicherheitsbewusstes Arbeiten ...................................4 Prüfung der montierten Anlage .................................5 Umweltbewusstes Arbeiten ..................................5 Werkzeuge und Hilfsmittel ..........................5 Verbrauchsmaterialien ....................................5...

  • Seite 3: Symbole Und Darstellungsmittel

    Slimdrive EMD / Slimdrive EMD-F Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.

  • Seite 4: Sicherheitshinweise

    Slimdrive EMD / Slimdrive EMD-F Sicherheitshinweise 1. 1 Bestimmungsgemäße Verwendung Der Türantrieb Slimdrive EMD bzw. EMD-F ist zum automatischen Öffnen und Schließen von Drehflügel- Anschlagtüren bestimmt. Der Slimdrive EMD bzw. EMD-F ist ausschließlich geeignet für den Einsatz à in trockenen Räumen à...

  • Seite 5: Prüfung Der Montierten Anlage

    Slimdrive EMD / Slimdrive EMD-F Werkzeuge und Hilfsmittel à bei Verwendung einer unterbrechungsfreien Stromversorgung (USV) ist die Anlage auch bei netzseitiger Freischaltung unter Spannung. à Für Litzen grundsätzlich isolierte Aderendhülsen verwenden. à Bei Glasflügeln Sicherheitsaufkleber anbringen. à Verletzungsgefahr bei geöffnetem Antrieb. Durch sich drehende Teile können Haare, Kleidungsstücke, Kabel usw.

  • Seite 6: Lieferumfang Und Vollständigkeit

    à Unterbrechertaster Transport und Lagerung à Der Türantrieb Slimdrive EMD bzw. EMD-F ist nicht für harte Schläge oder für den Sturz aus der Höhe gebaut. Nicht werfen, nicht fallenlassen. à Lagertemperaturen unter –30 °C und über + 60 °C können zu Schäden am Gerät führen.

  • Seite 7: Produktbeschreibung

    Der Slimdrive EMD bzw. EMD-F à ist ein durch Sensoren oder Taster angesteuerter, vollautomatisch arbeitender Drehtürantrieb. à arbeitet beim Öffnen und Schließen elektrisch. Der Einsatz an 2-flg. Türen mit 2x Slimdrive EMD bzw. EMD-F ist möglich. 5. 1 . 1 Max. Einsatzbereich EMD Gestänge...

  • Seite 8: Grundaufbau Und Erweiterung

    Produktbeschreibung Slimdrive EMD / Slimdrive EMD-F Grundaufbau und Erweiterung 5.2. 1 Antrieb Seitenteile Steuerung Grundplatte Energiespeicher (nur EMD-F) Antriebsachse, durchgehend Motor-Getriebeeinheit Trafo Haube eloxiert oder farbig (bei 2-flg. Ausführung auch durchgehend oder mit Zwischenhaube möglich) 5.2.2 Rollenschiene mit Hebel Die Montage hängt von der gewählten Anschlagart Endstück...

  • Seite 9: Montage-, Anschlagarten

    à Der Öffnungswinkel der Tür muss immer durch einen Türanschlag begrenzt werden. à Bei Außentüren empfehlen wir die Montageart Gestänge. à Windlasten bzw. Unter- oder Überdruck müssen berücksichtigt werden. Der Slimdrive EMD bzw. EMD-F erlaubt die folgenden Anschlagarten, jeweils für Türen DIN links und DIN rechts: Bandseite Bandgegenseite Kopfmontage à...

  • Seite 10: Montage

    Montage Slimdrive EMD / Slimdrive EMD-F Montage 6. 1 Allgemeine Hinweise zur Montage à Alle Anweisungen beachten. Falsche Montage kann zu ernsthaften Verletzungen führen. à Der angegebene Umgebungstemperaturbereich am Installationsort des Antriebs muss eingehalten werden. à Im Anschluss an die Montage müssen die Einstellungen und die Funktionsweise des Antriebs überprüft wer- den.

  • Seite 11: Anschlagmaße Zu Den Montagearten

    Slimdrive EMD / Slimdrive EMD-F Montage Anschlagmaße zu den Montagearten 6.2. 1 Kopfmontage Bandseite mit Rollenschiene (einflügelig) Bohrbild DIN links und DIN rechts spiegelbildlich. Befestigung mit Montageplatte Direktbefestigung Anschluss für Niederspannung (Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt) Maßbezug Bandmitte verdeckte Stromzuführung 230 V / 50 Hz für Netzzuleitung...

  • Seite 12: Kopfmontage Bandgegenseite Mit Rollenschiene

    Montage Slimdrive EMD / Slimdrive EMD-F 6.2.2 Kopfmontage Bandgegenseite mit Rollenschiene à Nicht empfehlenswert für Außentüren. à Bohrbild DIN links und DIN rechts spiegelbildlich. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig. Befestigung mit Montageplatte Direktbefestigung Ø 15-20 mm Ø...

  • Seite 13: Kopfmontage Bandgegenseite Mit Gestänge (Einflügelig)

    Slimdrive EMD / Slimdrive EMD-F Montage 6.2.3 Kopfmontage Bandgegenseite mit Gestänge (einflügelig) à Bohrbild DIN links und DIN rechts spiegelbildlich. Befestigung mit Montageplatte Direktbefestigung Ø 15-20 mm Ø 15-20 mm Ø 15-20 mm Ø 15-20 mm Anschluss für Niederspannung (Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt) Maßbezug Bandmitte...

  • Seite 14: Türblattmontage Bandseite (Einflügelig)

    Montage Slimdrive EMD / Slimdrive EMD-F 6.2.4 Türblattmontage Bandseite (einflügelig) à Bohrbild DIN links und DIN rechts spiegelbildlich. Prüfen, ob sich die Tür ausreichend weit öffnen lässt. Sämtliche Kabel mit Türübergang in den Anschlussdosen (UP/AP) anklemmen. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig.

  • Seite 15: Kopfmontage Bandseite Mit Rollenschiene (Zweiflügelig)

    Türflügelbreite Gangflügel Bandabstand B3 Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet. Für den Einsatz an Brandschutztüren ist jedoch nur der Slimdrive EMD-F mit mechanischer Schließfolgeregelung gem. EN 1158 erlaubt. Zusätzlich gelten die jeweiligen Landesvorschriften.

  • Seite 16: Kopfmontage Bandgegenseite Mit Rollenschiene (Zweiflügelig)

    Verdeckte Kabelzuführung für Niederspannungsanschluss: Senso- Standflügel ren, Türöffner, Programmschalter und Riegelschaltkontakt Maßbezug Bandmitte Verdeckte Kabelführung für Netzanschluss 230 V / 50 Hz Türflügelbreite Gangflügel Bandabstand B3 Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet.

  • Seite 17: Kopfmontage Bandgegenseite Mit Gestänge (Zweiflügelig)

    Slimdrive EMD / Slimdrive EMD-F Montage 6.2.7 Kopfmontage Bandgegenseite mit Gestänge (zweiflügelig) Anschlagschablone wie bei einflügeliger Ausführung verwenden. Befestigung 2x EMD bzw. EMD-F mit Zwischenmontageplatte Befestigung 2x EMD bzw. EMD-F mit durchgehener Montageplatte Fehlende Maße siehe oben Direktbefestigung 2x EMD bzw. EMD-F Verdeckte Kabelzuführung für Niederspannungsanschluss: Senso-...

  • Seite 18: Türblattmontage Bandseite Mit Rollenschiene (Zweiflügelig)

    Montage Slimdrive EMD / Slimdrive EMD-F Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet. Für den Einsatz an Brandschutztüren ist jedoch nur der Slimdrive EMD-F mit mechanischer Schließfolgeregelung gem. EN 1158 erlaubt.

  • Seite 19: Antrieb Montieren

    Slimdrive EMD / Slimdrive EMD-F Montage Antrieb montieren Bei der Montage des Antriebs darauf achten, dass die Anschlusskabel nicht gequetscht werden. Haube abziehen. Ggf. Montageplatte anschrauben. Antrieb ausrichten (siehe Zeichnungen im Kapitel 6.2). Antrieb mit den mitgelieferten Schrauben M 5 bzw. den Spanplattenschrauben anschrauben.
  • Seite 20 Montage Slimdrive EMD / Slimdrive EMD-F Wellenabdichtungen (1) und (2) am Antrieb befestigen. 6.6.2 Wellenabdeckungen ab Baujahr 2013 Die beiden Wellenabdeckungen unterscheiden sich minimal. In der linken Wellenabdeckung befindet sich auf der Rückseite ein Symbol für ein Langloch, welches sich auch im Getriebe wieder findet (siehe Pfeile).

  • Seite 21: Hebel Montieren (Für Montage Mit Rollenschiene)

    Slimdrive EMD / Slimdrive EMD-F Montage Hebel montieren (für Montage mit Rollenschiene) WARNUNG! Verletzungsgefahr Der montierte und evtl. gespannte Hebel wird elektrisch gebremst. Wird ein Motorkabel abgeklemmt, wird die gespeicherte Energie eines gespannten Hebels ungebremst frei und der Hebel beschleunigt zurück in die Ausgangsposition.

  • Seite 22: Türblattmontage Bandseite Mit Rollenschiene

    Montage Slimdrive EMD / Slimdrive EMD-F 6.7.2 Kopfmontage Bandgegenseite mit Rollenschiene Gewinde der Schraube (2) von Gewindebeginn ca. 5–10 mm mit mittelfestem Schraubensiche- rungslack einstreichen. Hebel (1) aufsetzen (gestrichelt in Zeichnung) und mit Schraube (2) befestigen (Anzugsdrehmoment = ca. 15 Nm). Hebel (1) vorspannen und an der Rolle durch leichtes (elastisches) Biegen in die Rollenschiene einhängen.

  • Seite 23: Gestänge Montieren

    Slimdrive EMD / Slimdrive EMD-F Montage Gestänge montieren Alternativ zum Hebel mit Rollenschiene Anleitung in der Gestängeverpackung beachten. Die darin angegebene max. Hebelvorspannung beim Slimdrive EMD-F unbedingt einhalten. Montageart: Kopfmontage Bandgegenseite. Gestänge-Ausführung Leibungstiefe (mm) Türöffnungswinkel EMD LT 000-100 0–100 max. 100°...

  • Seite 24: Integrierten Öffnungsbegrenzer Montieren

    Montage Slimdrive EMD / Slimdrive EMD-F Demontage Tür in Geschlossenstellung bringen. Die Schließfeder ist entspannt. Gestängeschraube(n) lösen. Die Vorspannung löst sich, die gestrichelte Stellung wird erreicht. Gestänge demontieren. Integrierten Öffnungsbegrenzer montieren In der folgenden Beschreibung ist die Montage für DIN links in Montageart Kopfmontage Band- M4x10 seite dargestellt.

  • Seite 25: Ansteuersensoren Montieren

    Slimdrive EMD / Slimdrive EMD-F Montage Öffnungsbegrenzer (3) mit 2 Schrauben befes- tigen. 2,5 mm Öffnungsbegrenzer an gewünschte Position schieben und mit Innen- sechskantschlüssel anziehen 2,5 mm ±6 mm 6. 1 0 Ansteuersensoren montieren à An Wand oder Decke montierte Sensoren müssen so ausgerichtet werden, dass die Tür beim Öffnen und Schließen nicht durch das Erfassungsfeld des Sensors läuft, da es sonst zur Selbstansteuerung kommen kann.

  • Seite 26: Elektrischer Anschluss

    Elektrischer Anschluss Slimdrive EMD / Slimdrive EMD-F Elektrischer Anschluss 7. 1 Netzanschluss WARNUNG! Lebensgefahr durch Stromschlag! Lassen Sie die elektrische Anlage (230 V) nur von einer Elektrofachkraft anschließen und trennen. Netzanschluss und die Schutzleiterprüfung entsprechend VDE 0100 Teil 610 durchführen.

  • Seite 27: Einstellungen

    Slimdrive EMD / Slimdrive EMD-F Einstellungen Einstellungen Die hier beschriebenen Einstellungen gelten nur für den Slimdrive EMD-F, für den Slimdrive EMD sind keine Einstellungen erforderlich. 8. 1 Schließkraft einstellen Zur Einstellung ist ein Hakenschlüssel der Größe 20–22 mm erforderlich. à Die Schließkraft ist am Energiespeicher für alle Betriebsarten und in jedem Fall einzustellen.

  • Seite 28: Einstellungen Bei Gestänge

    Einstellungen Slimdrive EMD / Slimdrive EMD-F 8. 1 .3 Einstellungen bei Gestänge Beschädigungen des Antriebs und der Türanlage! Der Bereich oberhalb EN 6 (1) ist bei Gestänge- einsatz ein unzulässiger Bereich und darf nicht eingestellt werden. Schließgeschwindigkeit im stromlosen Zustand Dieser Sonderfall tritt bei Stromausfall und im Fall eines Brandalarms ein oder wenn der Antrieb elektrisch abge- schaltet wird.

  • Seite 29: Einstellung Ab Baujahr 2013

    Slimdrive EMD / Slimdrive EMD-F Servicemodus 8.3.2 Einstellung ab Baujahr 2013 Tür am gewünschten Beginn des Endschlags mit Keil o. ä. festsetzen. Mit Schlitzschraubendreher (Klinkenbreite 6 mm) in Kerben der Nockenscheibe eingreifen und gegen die Gehäusewand hebeln. Mechanischer Endschlag bei kleineren Türwinkeln ( Nockenscheibe (1) im Uhrzeigersinn drehen.

  • Seite 30: Service Und Wartung

    Slimdrive EMD / Slimdrive EMD-F Service und Wartung Die nachstehend vorgeschriebenen Wartungsarbeiten am Slimdrive EMD und Slimdrive EMD-F müssen mindes- tens einmal im Jahr oder nach 500000 Zyklen von einem Sachkundigen durchgeführt werden. Bei vorhandenem Display-Programmschalter leuchtet die Serviceanzeige im Display.

  • Seite 31: Wartungsarbeiten

    Vor Arbeiten am Motor Anlage vom Netz trennen. Motor abkühlen lassen. 10.2 Wartungsarbeiten Der Slimdrive EMD/EMD-F ist weitgehend wartungsfrei und es fallen außer den unten aufgeführten keine um- fangreichen Arbeiten an: Befestigungsschrauben auf festen Sitz prüfen. Befestigungsschraube für Gestänge bzw. Rollenhebel mit 15 Nm nachziehen.
  • Seite 32 E-Mail: danmark.se@geze.com Tel. +49 (0) 7152 203 594 www.geze.at www.geze.hu www.geze.dk E-Mail: leonberg.de@geze.com Baltic States Iberia Singapore GEZE GmbH Baltic States office GEZE Iberia S.R.L. GEZE (Asia Pacific) Pte, Ltd. GEZE GmbH E-Mail: office-latvia@geze.com E-Mail: info@geze.es E-Mail: gezesea@geze.com.sg Niederlassung Süd-Ost www.geze.com www.geze.es...
