Montage

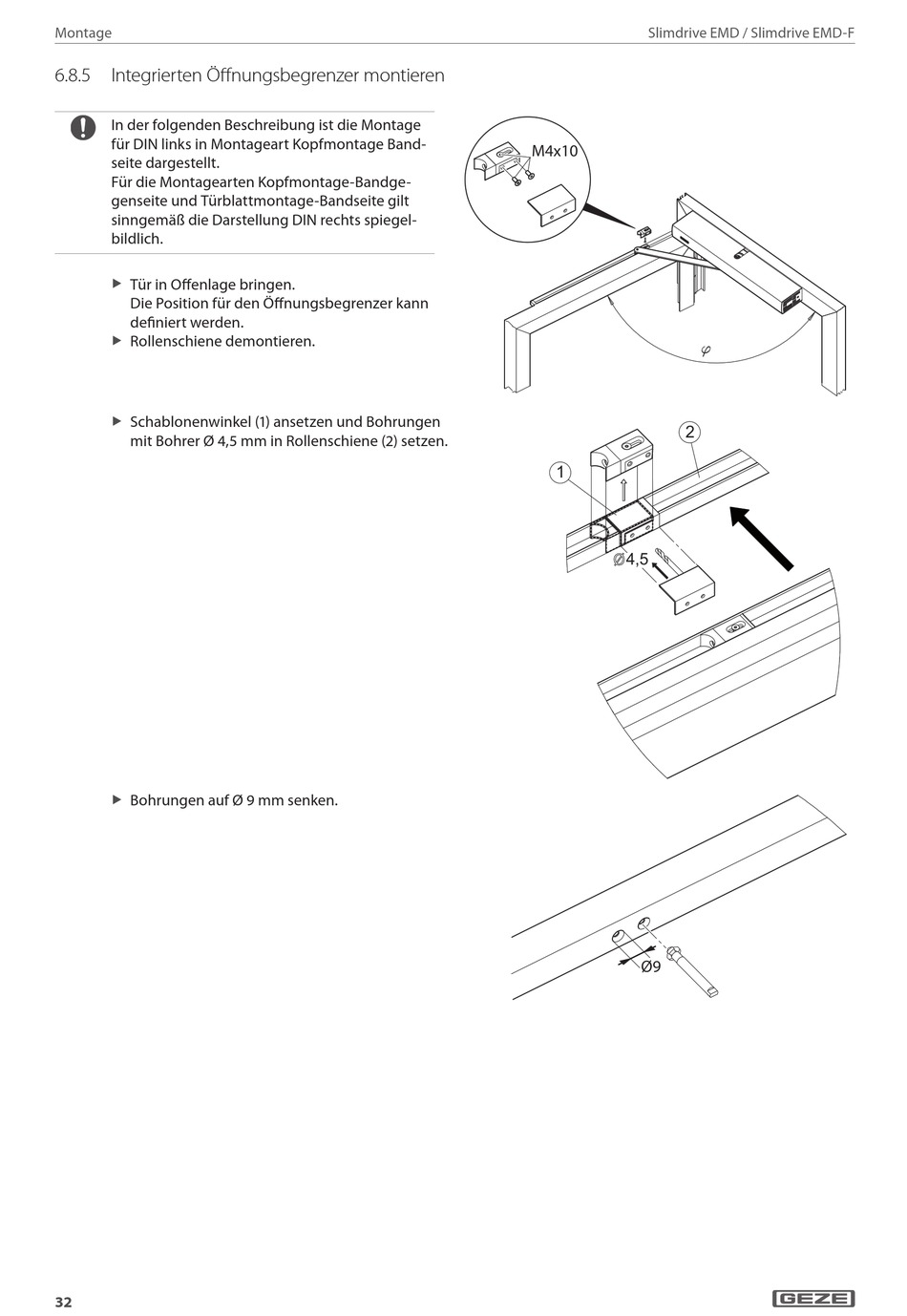

6.8.5 Integrierten Öffnungsbegrenzer montieren
In der folgenden Beschreibung ist die Montage
für DIN links in Montageart Kopfmontage Band-
seite dargestellt.
Für die Montagearten Kopfmontage-Bandge-
genseite und Türblattmontage-Bandseite gilt
sinngemäß die Darstellung DIN rechts spiegel-
bildlich.
Tür in Offenlage bringen.
X
Die Position für den Öffnungsbegrenzer kann
definiert werden.
Rollenschiene demontieren.
X
Schablonenwinkel (1) ansetzen und Bohrungen
X
mit Bohrer Ø 4,5 mm in Rollenschiene (2) setzen.
Bohrungen auf Ø 9 mm senken.
X
32
Slimdrive EMD / Slimdrive EMD-F
M4x10
2
1
4,5
Ø9
