DR5052 DIGITURN

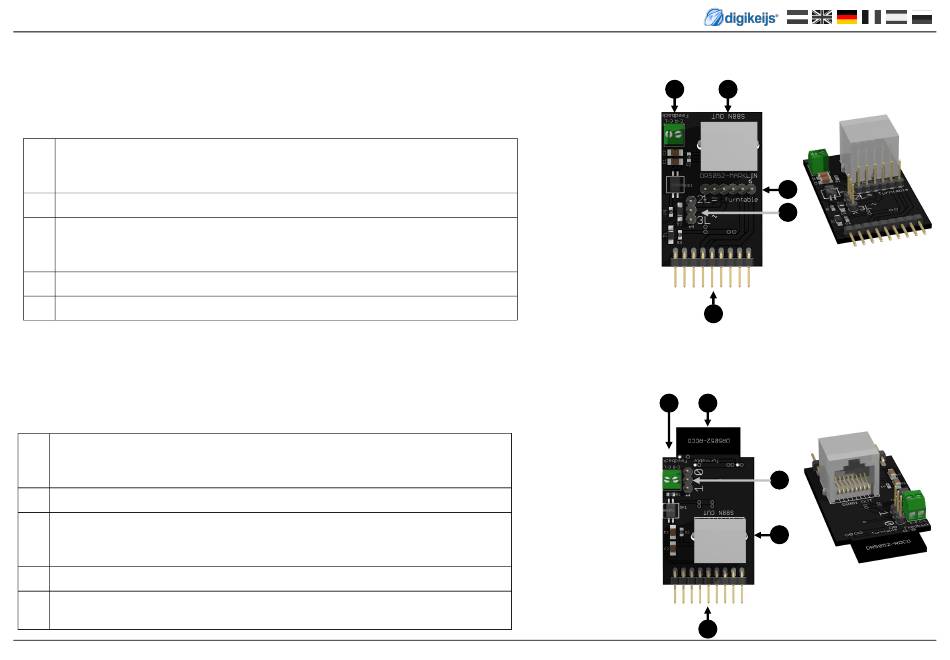

2.3.1 Hardware Übersicht DR5052-M
Dieser Adapter wird zum Anschluss einer Märklin® Drehscheibe am DR5052 in der Basic, Basic-Plus und
Profi Version benötigt. (Bitte beachten Sie die Anschlussbeispiel Punkt 6.2 und 6.5.) Entsprechende
Installationssets sind im Online-Shop erhältlich.
Stiftleiste zum Anschluss am DR5052
1
(Die Stiftleiste hat 9 Pole also 2 Pole mehr als der DR5052, dass ist Fertigungsbedingt
und hat keine Einfluss auf die Funktion.)
2
L R Anschluss Messspannung Gleisanschlüsse (siehe Anschlussbeispiele)
3
S88N® OUT Anschluss
Anschluss zum Rückmeldemodule, Bühnengleis Belegtmeldung „Masse
Detektion" (siehe Anschlussbeispiele)
4
Stiftleiste zum Anschluss der Drehscheibe
5
Jumper zur Festlegung ob 2-Leiter oder 3-Leiter Drehscheibe.
2.3.2 Hardware Übersicht DR5052-R
Dieser Adapter wird zum Anschluss einer Roco® H0 Drehscheibe am DR5052 in der Basic, Basic-Plus und
Profi Version benötigt. (Bitte beachten Sie die Anschlussbeispiel Punkt 6.3 und 6.6.) Entsprechende
Installationssets sind im Online-Shop erhältlich.
Stiftleiste zum Anschluss am DR5052
Stiftleiste zum Anschluss am DR5052
1
1
(Die Stiftleiste hat 9 Pole also 2 Pole mehr als der DR5052, dass ist Fertigungsbedingt
(Die Stiftleiste hat 9 Pole also 2 Pole mehr als der DR5052, dass ist Fertigungsbedingt
und hat keine Einfluss auf die Funktion.)
und hat keine Einfluss auf die Funktion.)
2
2
L R Anschluss Messspannung Gleisanschlüsse (siehe Anschlussbeispiele)
L R Anschluss Messspannung Gleisanschlüsse (siehe Anschlussbeispiele)
3
3
S88N® OUT Anschluss
S88N® OUT Anschluss
Anschluss zu den Rückmeldemodulen, Positionsrückmeldung (siehe
Anschluss zu den Rückmeldemodulen, Positionsrückmeldung (siehe
Anschlussbeispiele)
Anschlussbeispiele)
4
4
Platinen Konnektor zum Anschluss der Drehscheibe
Platinen Konnektor zum Anschluss der Drehscheibe
5
5
Jumper Positionsmeldung intern oder extern.
Jumper Positionsmeldung intern oder extern.
(siehe Roco® Bedienungsanleitung)
(siehe Roco® Bedienungsanleitung)
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2019-05-14
2
3
4
5
1
2
4
5
3
1
P 7
