Digikeijs DR5033 DIGIBOOST Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DR5033 DIGIBOOST:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

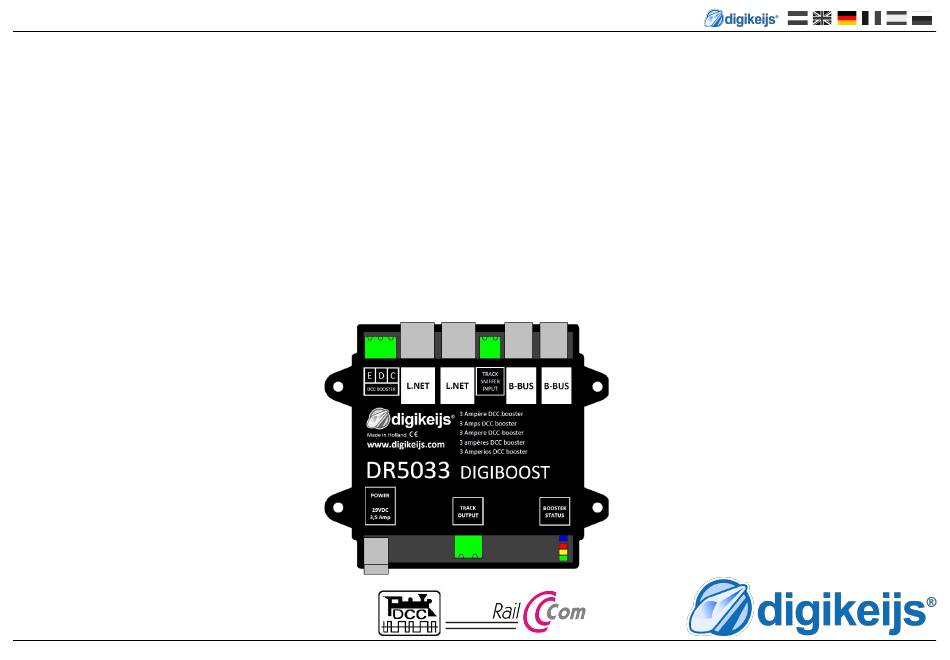

DR5033 DIGIBOOST
Stand 2021-07-06
Bedienungsanleitung
© Copyright 2005 – 2019 digikeijs, the Netherlands. All
rights reserved. No information, images or any part of
this document may be copied without the prior written
permission of Digikeijs.
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
DR5033
DIGIBOOST
(2021-07-06)
P 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digikeijs DR5033 DIGIBOOST

Inhaltszusammenfassung für Digikeijs DR5033 DIGIBOOST

  • Seite 1 Stand 2021-07-06 DR5033 DIGIBOOST Bedienungsanleitung (2021-07-06) © Copyright 2005 – 2019 digikeijs, the Netherlands. All rights reserved. No information, images or any part of this document may be copied without the prior written permission of Digikeijs. www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...

  • Seite 2: Inhaltsverzeichnis

    DR5033 DIGIBOOST Stand 2021-07-06 1.0 Allgemeine Informationen 1 Index Allgemeine Information Index Garantie-, Gewährleistungsbestimmungen Rechtliche Hinweise Produktübersicht Allgemeine Produktinformationen Technische Spezifikationen Hardwareübersicht Konfiguration des DR5033 anpassen LocoNet® Variablen (LNCV) Tabelle Beschreibung Konfigurations LNCV 3 Anschlussbeispiele Wichtige Hinweise zur Verwendung des DR5033.

  • Seite 3: Garantie-, Gewährleistungsbestimmungen

    Wir behalten uns das Recht vor, das Design des Produkts, der Software und / oder der Firmware ohne vorherige Ankündigung zu ändern. Copyright Alle mitgelieferten und / oder herunterladbaren Digikeijs-Bedienungsanleitungen und sonstige schriftlichen Anweisungen sind urheberrechtlich geschützt. Die Vervielfältigung ist ohne schriftliche Genehmigung von Digikeijs nicht gestattet.

  • Seite 4: Produktübersicht

    DR5033 DIGIBOOST Stand 2021-07-06 2.0 Produktübersicht 2.1 Allgemeine Produktinformationen Der DR5033 ist ein reiner DCC Booster der Railcom® fähig ist. Alle anderen Protokolle (z.B. Märklin® Mfx®) werden nicht unterstützt! Der DR5033 ist ein H-Brücken Booster der über verschiedene Anschlussmöglichkeiten (CDE Booster Anschluss, LocoNet® B, Roco® Booster Bus, Track Sniffer) verfügt um den DR5033 mit einer vorhanden Zentrale zu verbinden.

  • Seite 5: Hardwareübersicht

    DR5033 DIGIBOOST Stand 2021-07-06 2.3 Hardware Übersicht 1 CDE Booster Anschluss Bitte prüfen Sie ob der CDE Anschluss Ihrer Zentrale die Anforderungen, die von der Fa. Lenz® festgelegt wurde, auch einhält.) 2 LocoNet® B Anschluss 1 3 LocoNet® B Anschluss 2...

  • Seite 6: Konfiguration Des Dr5033 Anpassen

    DR5033 DIGIBOOST Stand 2021-07-06 3.0 Konfiguration des DR5033 anpassen Der DR5033 ist ein DCC Booster dessen Einstellungen (LocoNet® Moduladresse, Magnetartikeladresse, usw.) einfach über die LNCV Programmierung angepasst werden können. Mit der LNCV 3 kann das Verhalten (Kurzschlussverhalten, Startverhalten, automatisches Umpolen, usw.) des Boosters angepasst werden.

  • Seite 7: Loconet® Variablen (Lncv) Tabelle

    DR5033 DIGIBOOST Stand 2021-07-06 3.1 LocoNet® Variablen (LNCV) Tabelle LNCV Beschreibung Bereich Default LNCV Beschreibung Bereich Default Wartezeit nach automatischer Umpolung des Track Out be- vor ein Kurzschluss an die Zentrale gemeldet wird. Loconet Moduladresse 1-9999 32-250 (Einstellung erfolgt in 3 Millisekunden Schritten.) Firmware Version (1000 = 1.000)

  • Seite 8: Anschlussbeispiele

    DR5033 DIGIBOOST Stand 2021-07-06 4.0 Anschlussbeispiele Die hier abgebildeten Anschlussbeispiel stellen nur ein kleiner Teil der Möglichkeiten dar wie der DR5033 mit unterschiedlichen Zentralen verbunden wer- den kann. Bitte beachten Sie das es natürlich noch weitere Möglichkeiten und Sonderfälle gibt die hier nicht dargestellt werden können! 4.1 Wichtige Hinweise zur Verwendung des DR5033.

  • Seite 9: Getestet Zentralen Und Anschlussarten

    DR5033 DIGIBOOST Stand 2021-07-06 4.2 Getestet Zentralen und Anschlussarten Zentrale Anschluss Möglich- Besonderheiten keiten Zentrale DR5000 B-Bus® Kein Railcom®, max. 4 Booster möglich. LocoNet® „B“ Unsere Empfehlung! Vollwertiger Booster Anschluss. Railcom® wird von der DR5000 erzeugt und an den Booster weitergegeben. Über LocoNet®...
  • Seite 10 DR5033 DIGIBOOST Stand 2021-07-06 Zentrale Anschluss Möglich- Besonderheiten keiten Zentrale Lenz® Unsere Empfehlung! Sniffer Eingang Uhlenbrock® Intellibox, Intellibox 2, Intellibox Basis, usw. LocoNet® „B“ Unsere Empfehlung! Vollwertiger Booster Anschluss. Railcom® wird von der Zentrale erzeugt und an den Booster weitergegeben. Über LocoNet®...

  • Seite 11: Dr5000, Dr5033 Boostern Und Rückmeldemodule Dr4088

    DR5033 DIGIBOOST Stand 2021-07-06 4.3 DR5000, DR5033 Boostern und Rückmeldemodule DR4088 Weitere LocoNet® Komponenten www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...

  • Seite 12: Dr5000, Dr5033 Booster Und Rückmeldemodule Dr5088Rc

    DR5033 DIGIBOOST Stand 2021-07-06 4.4 DR5000, DR5033 Booster und Rückmeldemodule DR5088RC Detektor 10 Detektor 1 Detektor 2 Detektor 3 Detektor 18 Detektor 19 Detektor 26 Detektor 17 Globaler Detektor Modul 1 Globaler Detektor Modul 2 1001 Detector Adresse 1017 DetektorAdresse...

  • Seite 13: Dr5000, Dr5033 Booster Und Rückmeldemodule Dr4088Xx

    DR5033 DIGIBOOST Stand 2021-07-06 4.5 DR5000, DR5033 Booster und Rückmeldemodule DR4088xx DR4088LN CS Weitere S88 Rückmelder Weitere LocoNet® Komponenten www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...

  • Seite 14: Roco® Z21®, Z21Start®, Dr5033 Anschluss Über Den R-Bus

    DR5033 DIGIBOOST Stand 2021-07-06 4.6 Roco® z21®(weiß), z21Start® , DR5033 Anschluss über den B-Bus® Weitere Booster max. 4 Stück am Track B-Bus® möglich z21®Start B-Bus® R-Bus® R-Bus® z21®(weiß) Zentrale Booster DR50333 Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Beide Schienenübergänge prüfen! www.digikeijs.com...

  • Seite 15: Roco® Z21®, Dr5033 Anschluss Über Den R-Bus

    DR5033 DIGIBOOST Stand 2021-07-06 4.7 Roco® Z21®, DR5033 Anschluss über den B-Bus® Weitere Booster max. 4 Stück am Track B-Bus® möglich B-Bus® Z21® Zentrale Booster DR50333 Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Beide Schienenübergänge prüfen! www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...

  • Seite 16: Lenz Zentrale®, Dr5033 Über Den Cde Anschluss

    DR5033 DIGIBOOST Stand 2021-07-06 4.8 Lenz Zentrale®, DR5033 über den CDE Anschluss Bezeichung der Klem- Bezeichung der Klem- men beachten!!! men beachten!!! C D E Lenz® LZ100® (EDC) (EDC) Lenz® LZ200® Bezeichung der Klem- men beachten! (CDE) Zentrale Booster DR50333 Der angezeigte Messwert darf 0,8 Volt nicht überschreiten!

  • Seite 17: Uhlenbrock Intellibox®, Dr5033 Anschluss Über Loconet® B

    DR5033 DIGIBOOST Stand 2021-07-06 4.9 Uhlenbrock Intellibox®, DR5033 Anschluss über LocoNet® B Der Gleisausgang der Intellibox® darf nicht mit dem selben Stromkreis verbunden werden der von den Boostern gebildet wird. Auch eine beidseitige Schie- nentrennung ist nicht ausreichend! Wird das nicht beachtet können Schäden an Bauteilen auftreten! Weitere LocoNet®...

  • Seite 18: Beliebige H-Brücken Zentrale, Dr5033 Anschluss Über Track Sniffer

    DR5033 DIGIBOOST Stand 2021-07-06 4.10 Beliebige H-Brücken Zentrale, DR5033 Anschluss über Track Sniffer Digital Zentrale Gleisanschluss mi H-Brücke am Gleisausgang Zentrale Booster DR50333 Der angezeigte Messwert darf 0,8 Voltnicht überschreiten! Beide Schienenübergänge prüfen! www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...
