DR5052 DIGITURN

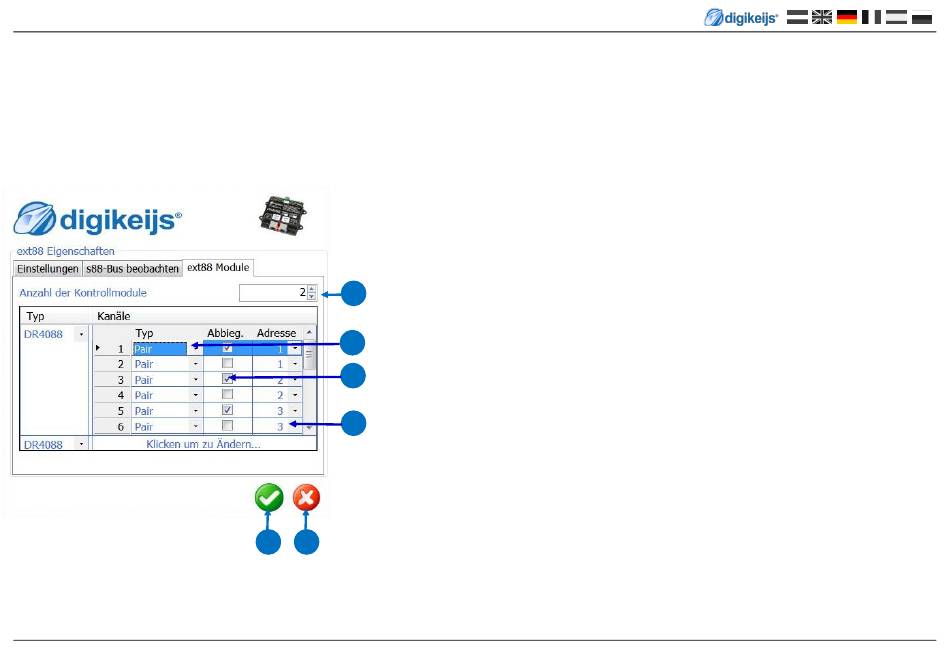

4.13.1 ext88N zum steuern der Drehscheibe verwenden
Mit der DR5052 besteht die Möglichkeit, über am S88N Bus (DR4088GND, 4088OPTO), angeschlossenen Rückmeldemodule einfach die Drehscheibe zu steuern.
Für diese Funktion sind die 8x16 Rückmeldeeingänge (insgesamt also maximal 128 Rückmelder) am S88N Bus des DR5052 vorgesehen. Wenn diese Funktion
genutzt wird ist zu beachten das die Rückmeldemodule, die für den Anschluss von Taster bzw. Schaltern genutzt werden, immer direkt und als erstes am S88N Bus
der DR5052 angeschlossen werden!
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2019-05-14
1
2
3
4
5
6
1)
Anzahl der Rückmeldemodule die für Taster bzw. Schalter verwendet werden sollen.
2)
Funktionsauswahl wie der Rückmelder verwendet werden soll.
'Pair'
Zwei Taster pro Adresse, insgesamt zwei Eingänge werden vom DR4088 benötigt.
Herkömmliche Adressensteuerung mit den Tasten 'Rot' und 'Grünen'
'Toggle' Ein Drucktaster pro Adresse, ein Eingang wird am DR4088 benötigt.
Der Begriff Toggle bedeutet:
Taster drücken, Adresse schaltet von „gerade auf gebogen".
Taster nochmals drücken, Adresse schaltet von „gebogen auf gerade".
'OnOff' Ein Kippschalter pro Adresse, ein Eingang wird am DR4088 benötigt.
'OnOff' bedeutet:
Kippschalter Ein, „Adresse gebogen".
Kippschalter Aus, „Adresse gerade".
Die DR5000 schaltet die Adresse um sobald sich die Schalterstellung ändert.
3)
Auswahl wie der Magnetartikel schalten soll.
4)
Adresse des Magnetartikels welcher geschaltet werden soll.
Wurde die Funktion 'Pair' ausgewählt muss die Adresse zweimal (einmal für die Taster rot
und einmal für die Taste grün) eingetragen werden.
5)
Aktuelle Einstellungen übernehmen
6)
Abbrechen
P 34
