DR5052 DIGITURN
Stand 2019-05-14
Bedienungsanleitung
© Copyright 2005 – 2019 digikeijs, the Netherlands. All
rights reserved. No information, images or any part of
this document may be copied without the prior written
permission of Digikeijs.
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz

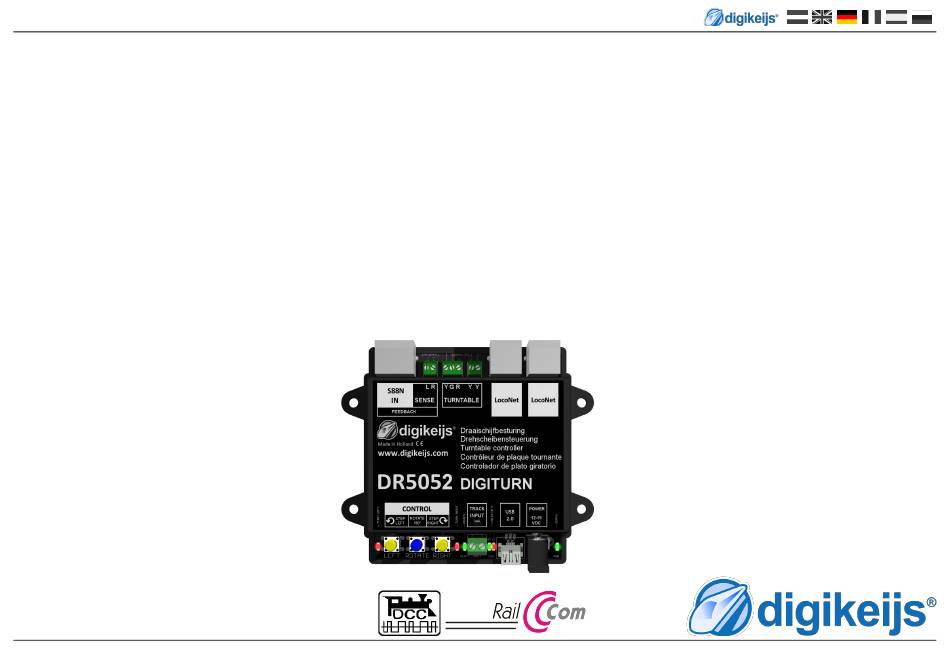

DR5052
DIGITURN
Firmware 1.2.0
(2019-05-14)
P 1
