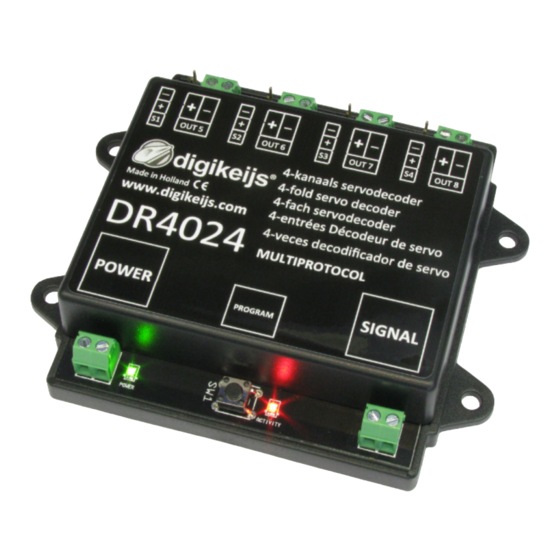

Digikeijs DR4024 Bedienungsanleitung

Servodecoder
Vorschau ausblenden Andere Handbücher für DR4024:

Werbung

Inhaltsverzeichnis

DR4024 Servodecoder
© Copyright 2005 – 2018 digikeijs, the Netherlands. All
rights reserved. No informa1on, images or any part of
this document may be copied without the prior wri2en
permission of Digikeijs.
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.10.22
DR4024
Servodecoder
Bedienungsanleitung
(2018.10.22)
P 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digikeijs DR4024

Inhaltszusammenfassung für Digikeijs DR4024

  • Seite 1 Stand 2018.10.22 DR4024 Servodecoder Bedienungsanleitung (2018.10.22) © Copyright 2005 – 2018 digikeijs, the Netherlands. All rights reserved. No informa1on, images or any part of this document may be copied without the prior wri2en permission of Digikeijs. www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...

  • Seite 2: Allgemeine Informa Onen

    Programmierung der Magnetar1keladresse Programmierung der Servosposi1onen A-D Programmierung von CV‘s über POM (Hauptgleis Programmierung) Programmierung von CV‘s am Programmiergleis Den DR4024 auf Werkseinstellungen zurücksetzen (Hauptgleis POM Programmierung) Den DR4024 auf Werkseinstellungen zurücksetzen (Programmiergleis) Besonderheit CV Programmierung für Zentralen die das Programmiergleis abschalten DR4024 auf Werkseinstellungen zurücksetzen bei...

  • Seite 3: Garan E Und Gewährleistungsbes Mmungen

    Wir behalten uns das Recht vor, das Design des Produkts, der SoNware und / oder der Firmware ohne vorherige Ankündigung zu ändern. Copyright Alle mitgelieferten und / oder herunterladbaren Digikeijs-Bedienungsanleitungen und sons1ge schriNlichen Anweisungen sind urheberrechtlich geschützt. Die Vervielfäl1gung ist ohne schriNliche Genehmigung von Digikeijs nicht gesta2et.
  • Seite 4 Der DR4024 ist ein Servodecoder mit vier Servoausgängen. Jeder Servoausgang kann so programmiert werden das er vier unterschiedliche Posi1onen anfahren kann. Der DR4024 besitzt zusätzlich noch vier Schaltausgänge die z.B. für die Weichenpolarisierung oder zum ansteuern von Andreaskreuzen und vieles mehr, ver- wendet werden können.

  • Seite 5: Hardware Übersicht

    DR4024 Servodecoder Stand 2018.10.22 2.3 Hardware Übersicht Anschluss S1 Servo 1 (Ausgang 1) Anschluss Out 5 (Ausgang 5) Anschluss S2 Servo 2 (Ausgang 2) Anschluss Out 6 (Ausgang 6) Anschluss S3 Servo 3 (Ausgang 3) Anschluss Out 7 (Ausgang 7)
  • Seite 6 Stand 2018.10.22 3.0 Programmierung Wenn Power- und der Signaleingang des DR4024 miteinander verbunden werden und am Gleisanschluss der Zentrale angeschlossen sind, kann es vorkom- men das die Zentrale wegen Überlastung abschaltet. Besser ist es für die Einstellarbeiten und den normalen Betrieb ein Schaltnetzteil (DC) mit mindestens 12V 2A zu verwenden. Man sollte immer bedenken das manche Servos einen „hohen“...

  • Seite 7: Programmierung Der Magnetar Keladresse

    Die Magnetar keladresse werden immer über ein Weichenkommando vergeben!!! Stellen Sie sicher, dass der DR4024 über den Power-Anschluss des Decoders mit Spannung versorgt wird. Am besten verwenden Sie ein Schaltnetzteil mit mindestens 12V DC Ausgangsspannung und 2A Ausgangsleistung. Der Signal Anschluss des Decoders muss mit dem Haupt Gleisausgang Ihrer Zentrale verbunden sein! An der Zentrale, Handregler, App usw.
  • Seite 8 Stand 2018.10.22 3.2 Programmierung der Servoposi onen A-D Stellen Sie sicher, dass der DR4024 über den Power-Anschluss des Decoders mit Spannung versorgt wird. Am besten verwenden Sie ein Schaltnetzteil mit min- destens 12V DC Ausgangsspannung und 2A Ausgangsleistung. Der Signal Anschluss des DR4024 muss mit dem Haupt Gleisausgang Ihrer Zentrale verbunden sein! In der Zentrale, Mul1maus, App usw.
  • Seite 9 Schalten Sie die Funk1on F0 (Licht) an und wieder aus damit die Lokomo1ve in der Zentrale ak1viert wird. Betä1gen Sie den Programmiertaster des DR4024. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4024 im „Programmier-Modus“ befindet.
  • Seite 10 (Weitere Informa onen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bi"e der Bedienungsanleitung Ihrer Zentrale) Nun kann der gewünschte CV Wert mit der jeweiligen Funk1on schreiben bzw. lesen der Zentrale, App oder Handregler in den DR4024 geschrieben bzw. aus- gelesen werden.

  • Seite 11: Dr4024 Auf Werkseinstellungen Zurücksetzen (Hauptgleis Pom Programmierung)

    Schalten Sie die Funk1on F0 (Licht) an und wieder aus damit die Lokomo1ve in der Zentrale ak1viert wird. Betä1gen Sie den Programmiertaster des DR4024. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4024 im „Programmier-Modus“ befindet.

  • Seite 12: Dr4024 Auf Werkseinstellungen Zurücksetzen (Programmiergleis)

    Verbinden Sie den Signal- und den Poweranschluss des DR4024 mit dem Programmiergleisanschluss Ihrer Zentrale. Bi*e beachten Sie das, dass Auslesen und das Programmieren des DR4024 über das Programmiergleis nur funk oniert wenn die Zentrale das Programmiergleis nicht abschaltet! Prüfen Sie deshalb bevor ein Programmierversuch erfolgt, ob die grüne LED neben dem Poweranschluss leuchtet, nur wenn dies der Fall ist kann der DR4024 wie in diesem Abschni* beschrieben erfolgreich programmiert werden.

  • Seite 13: Besonderheit Cv Programmierung Für Zentralen Die Das Programmiergleis Abschalten

    LED neben dem Poweranschluss des DR4024 erkennen. Leuchtet diese nicht ständig, wird das Programmiergleis abgeschaltet. Das führt beim DR4024 dazu das ein anderes Vorgehen bei der Programmie- rung bzw. beim Zurücksetzen, als üblich, nö g wird. Diese Vorgehensweise wird in diesem Abschni* beschrieben.
  • Seite 14 LED neben dem Poweranschluss des DR4024 erkennen. Leuchtet diese nicht ständig, wird das Programmiergleis abgeschaltet. Das führt beim DR4024 dazu das ein anderes Vorgehen bei der Programmie- rung bzw. beim Zurücksetzen, als üblich, nö g wird. Diese Vorgehensweise wird in diesem Abschni* beschrieben.

  • Seite 15: Fehlersuche Und Sons Ges

    Die Rote LED erlischt wieder obwohl der Programmiertaster nicht wieder betä gt wurde Bei einigen Zentralen gibt es das Problem, dass nach dem Drücken des Programmiertasters des DR4024 die rote Led kurz nach dem ak1vieren des Programmiermo- dus wieder erlischt und der DR4024 den Programmiermodus automa1sch beendet.
  • Seite 16 DR4024 Servodecoder Stand 2018.10.22 5.0 Anschlussbeispiele 5.1 Anschlussmöglichkeiten Power und Signal Anschluss Versorgungs- Signal Anschluss am Hauptgleis spannung Power Anschluss an eine externe 12-18V DC/AC Spannungsversorgung Empfohlen min. Empfohlen für den Normalbetrieb und für die POM 12V DC 2A Programmierung...

  • Seite 17: Anschluss Dr4102 Relais Weichenpolarisierung

    Beachten Sie unbedingt die Polung (+ und - )des DR4102! Ein falscher Anschluss führt zur Zerstörung des Schaltaus- gangs Out x am DR4024! DR4024 PRESET 1 www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz...
  • Seite 18 DR4024 Servodecoder Stand 2018.10.22 5.3 Beschrankter Bahnübergang mit Wechselblinker 5.4 Flügelsignal NL www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz P 18...

  • Seite 19: Servo Einbau Und Anschluss

    DR4024 Servodecoder Stand 2018.10.22 6.0 Servo Einbau und Anschluss Servo Anschlusskabel sollten immer so kurz wie möglich gehalten werden um Störungen zu vermeiden.  Verwenden Sie bei langen Servokabeln immer verdrillte Anschlussleitungen mit mindestens 0,35mm² Querschni2 um Störeinflüsse zu minimieren.
  • Seite 20 (diese CV kann nur geschrieben werden ein auslesen ist nicht möglich!) Der DR4024 Servodecoder hat vier Voreinstellungen (Preset) damit das Programmieren einfacher wird. Jede Voreinstellung konfigu- riert den DR4020 so, dass Sie keine CVs manuell verändern müssen. Detaillierte Informa1onen zu diesen Voreinstellungen können Sie auf Seite 24 finden.
  • Seite 21 DR4024 Servodecoder Stand 2018.10.22 CV Defini on Bereich Wert 117 CVs 117-120 haben jeweils die gleiche Funk1on wie Schaltausgänge 1-4. 0-179 Schaltausgang 1 (OUT 5) Bits 0-1 stellt den Schaltpunkt für die ‘an’ Posi1on des zugeteilten Schaltausgang ein. 0-51 Bits 4-5 stellt den Schaltpunkt für die ‘aus’ Posi1on des zugeteilten Schaltausgang ein.
  • Seite 22 DR4024 Servodecoder Stand 2018.10.22 CV Defini on Bereich Wert Posi1on A für Servo 2 0-255 Posi1on C für Servo 2 0-255 Posi1on B für Servo 2 0-255 Posi1on D für Servo 2 0-255 Posi1on A für Servo 3 0-255 Posi1on C für Servo 3 0-255 Posi1on B für Servo 3...
  • Seite 23 7.1 Funk onsmapping In der folgenden Tabelle sehen Sie, wie Sie die verschiedenen Ausgänge des DR4024 Moduls (1-8) mit den Weichenstellpult Ihrer Zentrale verknüpfen´werden. Dies kann nützlich sein, wenn Sie mehrere Ausgänge gleichzei1g über eine Taste schalten wollen. Wenn Sie mehrere Ausgänge in einer Gruppe mit einer Funk1onstaste schalten wollen, dann addieren Sie die Werte.

  • Seite 24: Voreinstellungen (Preset 1-4)

    DR4024 Servodecoder Stand 2018.10.22 7.2 Voreinstellungen (Preset 1-4) Es gibt vier voreingestellte CVs Sätze um das Programmieren einfacher zu machen. Diese Voreinstellungen werden mit der CV47 aufgerufen. Die Einstellung in CV47 legt automa1sch einige Stan- dardeffekte und Einstellungen fest. Das auslesen der CV 47 ist nicht möglich.
  • Seite 25 DR4024 Servodecoder Stand 2018.10.22 Voreinstellung 3 (Preset 3) Bahnübergang mit Wechselblinker, zwei Schranken und Massensimula1on Lassen Sie Ihrer Fantasie freien Lauf indem Sie die Voreinstellungen als Anfangspunkt nehmen, auf denen Sie andere Effekte aueauen. Sie können z.B. Voreinstellung 2 als Grundlage für ein Signal benutzen, das das Verhalten der Lok beeinflusst: Passen Sie das Funk1onsmapping so an, dass die Ausgänge gemeinsam mit den Servos schalten und stellen Sie die Ausgangskonfigura1on so ein, dass es schaltet wenn der grüne Modus erreicht ist.
