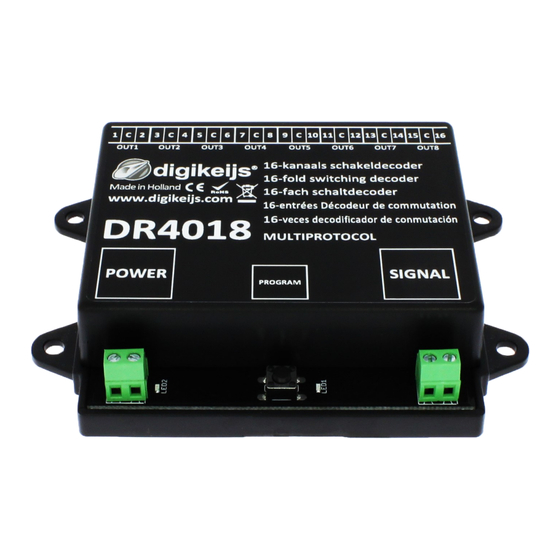

DR4018 Schaltdecoder
© Copyright 2005 - 2021 Digikeijs, die Niederlande. Alle Rechte
vorbehalten. Keine Informationen, Bilder oder Teile dieses
Dokuments dürfen ohne die vorherige schriftliche Genehmigung
von Digikeijs kopiert werden.
www.digikeijs.com
*R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz
DR4018
Schaltdecoder
Bedienungsanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digikeijs DR4018

Inhaltszusammenfassung für Digikeijs DR4018

  • Seite 1 DR4018 Schaltdecoder DR4018 Schaltdecoder Bedienungsanleitung © Copyright 2005 - 2021 Digikeijs, die Niederlande. Alle Rechte vorbehalten. Keine Informationen, Bilder oder Teile dieses Dokuments dürfen ohne die vorherige schriftliche Genehmigung von Digikeijs kopiert werden. www.digikeijs.com *R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz...

  • Seite 2: Allgemeine Informationen

    Programmierung von CV‘s über POM (Hauptgleis Programmierung) CV Tabelle Programmierung von CV‘s am Programmiergleis Schaltgruppen Funktionsmapping Den DR4018 auf Werkseinstellungen zurücksetzen Signal Ausgang (EXPERT) Funktionsmapping (Hauptgleis POM Programmierung) Pulsdauer der Ausgänge Den DR4018 auf Werkseinstellungen zurücksetzen Signalbilder der integrierten Signaldecoder (Programmiergleis) Besonderheit CV Programmierung für Zentralen...

  • Seite 3: Garantie Und Gewährleistungsbestimmungen

    Wir behalten uns das Recht vor, das Design des Produkts, der Software und / oder der Firmware ohne vorherige Ankündigung zu ändern. Copyright Alle mitgelieferten und / oder herunterladbaren Digikeijs-Bedienungsanleitungen und sonstige schriftlichen Anweisungen sind urheberrechtlich geschützt. Die Vervielfältigung ist ohne schriftliche Genehmigung von Digikeijs nicht gestattet.
  • Seite 4 2.1 Allgemeine Produktinformationen Der DR4018 ist ein Multiprotokoll Decoder der DCC und MM automatisch erkennt. Im Decoder ist ein Gleichrichter verbaut so dass die Ausgänge immer mit Gleichspannung (DC) schalten. Mit dem Funktionsmapping über CV Programmierung ist es möglich alle nur erdenklichen Aufgaben zu realisieren.

  • Seite 5: Hardware Übersicht

    DR4018 Schaltdecoder 2.3 Hardware Übersicht Anschluss Out 1 1 = - Power Anschluss C = + Grüne Anschluss Out 2 3 = - Anzeige Versorgungspannung vorhan- C = + Programmiertaster Anschluss Out 3 5 = - Rote C = + Anzeige Programmiermodus (leuchtet ständig)

  • Seite 6: Programmierung

    Bitte beachten Sie diese Punkte unbedingt da sonst das Programmieren scheitern oder Fehlerhaft erfolgen kann. • CV Programmierung ist am Programmiergleis (wenn vorhanden) immer möglich. Manche Zentralen schalten das Programmiergleis ab hierdurch wird die Programmierung des DR4018 am Programmiergleis etwas er- schwert. •...

  • Seite 7: Programmierung Der Magnetartikeladresse

    Die Magnetartikeladresse werden immer über ein Weichenkommando vergeben!!! Stellen Sie sicher, dass der DR4018 über den Power-Anschluss des Decoders mit Spannung versorgt wird. Am besten verwenden Sie ein Schaltnetzteil mit mindestens 12V DC Ausgangsspannung und 3A Ausgangsleistung. Der Signal Anschluss des Decoders muss mit dem Haupt Gleisausgang Ihrer Zentrale verbunden sein! An der Zentrale, Handregler, App usw.

  • Seite 8: Programmierung Von Cv's Über Pom (Hauptgleis Programmierung)

    Schalten Sie die Funktion F0 (Licht) an und wieder aus damit die Lokomotive in der Zentrale aktiviert wird. Betätigen Sie den Programmiertaster des DR4018. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4018 im „Programmier-Modus“ befindet.

  • Seite 9: Programmierung Von Cv's Über Das Programmiergleis

    Wählen Sie in ihrer Zentral, App oder Handregler die Funktion CV Programmierung über das Programmiergleis aus. (Weitere Informationen zur CV-Byte- oder CV-Bit-Programmierung entnehmen Sie bitte der Bedienungsanleitung Ihrer Zentrale) Nun kann der gewünschte CV Wert mit der jeweiligen Funktion schreiben bzw. lesen der Zentrale, App oder Handregler in den DR4018 geschrieben bzw. ausgele- sen werden.

  • Seite 10: Dr4018 Auf Werkseinstellungen Zurücksetzen(Hauptgleis Pom Programmierung)

    Schalten Sie die Funktion F0 (Licht) an und wieder aus damit die Lokomotive in der Zentrale aktiviert wird. Betätigen Sie den Programmiertaster des DR4018. Die rote LED leuchtet nun ständig und zeigt an, dass sich der DR4018 im „Programmier-Modus“ befindet.

  • Seite 11: Dr4018 Auf Werkseinstellungen Zurücksetzen (Programmiergleis)

    Verbinden Sie den Signal- und den Poweranschluss des DR4018 mit dem Programmiergleisanschluss Ihrer Zentrale. Bitte beachten Sie dass, das Auslesen und das Programmieren des DR4018 über das Programmiergleis nur funktioniert wenn die Zentrale das Programmiergleis nicht abschaltet! Prüfen Sie deshalb bevor ein Programmierversuch erfolgt, ob die grüne LED neben dem Poweranschluss leuchtet, nur wenn dies der Fall ist kann der DR4018 wie in diesem Abschnitt beschrieben erfolgreich programmiert werden.

  • Seite 12: Besonderheit Cv Programmierung Für Zentralen Die Das Programmiergleis Abschalten

    LED neben dem Poweran- schluss des DR4018 erkennen. Leuchtet diese nicht ständig, wird das Programmiergleis abgeschaltet. Das führt beim DR4018 dazu dass ein anderes Vorgehen bei der Programmierung bzw. beim Zurücksetzen, als üblich, nötig wird. Nachdem sie nun festgestellt haben dass die grüne LED...

  • Seite 13: Dr4018 Auf Werkseinstellungen Zurücksetzen Bei Zentralen Die Das Programmiergleis Abschalten

    LED neben dem Poweranschluss des DR4018 erkennen. Leuchtet diese nicht ständig, wird das Programmiergleis abgeschaltet. Das führt beim DR4018 dazu dass ein anderes Vorgehen bei der Programmierung bzw. beim Zurücksetzen, als üblich, nötig wird. Nachdem sie nun festgestellt haben dass die grüne LED...

  • Seite 14: Programmierbeispiele Mit Unterschiedlichen Zentralen

    DR4018 Schaltdecoder 4.0 Programmierbeispiele mit unterschiedlichen Zentralen Bitte beachten Sie dass es unmöglich ist für alle Zentralen eine individuelle Programmieranleitung zu erstellen. Auf den nachfolgenden Seiten ist nur ein Überblick über die Vorgehensweise möglich. www.digikeijs.com *R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz...

  • Seite 15: Roco® Z21® / Z21® Programmierbeispiel Startadresse Programmieren

    Drücken Sie den Programmiertaster des DR4018 einmal. Die rote LED leuchtet. Betätigen Sie das Weichensymbol einmal. Die rote LED am DR4018 erlischt und die geschaltet Weichenadresse wird als Startadresse (OUT1) gespeichert. Bitte beachten Sie auch den Punkt 3.1 dieser Anleitung! www.digikeijs.com...
  • Seite 16 Die rote LED leuchtet. Drücken Sie in der Z21® App die Taste "Programm". Drücken Sie den Programmiertaster des DR4018 einmal. Die rote LED erlischt. Der DR4018 speichert nun die vorgenommenen Einstellungen und übernimmt sie. Die Änderungen der programmierte Einstellungen sind sofort aktiv.
  • Seite 17 4.3 ROCO® Multimaus Programmierbeispiel Startadresse programmie- Programmierung der Start- adresse (OUT1) Verbinden Sie den DR4018 mit dem 'Main Track' /'Track out' Ihrer Multimaus. Wählen Sie die gewünschte Weichenadresse aus die der DR4018 als Startadresse kommen soll. Drücken Sie den Programmiertaster des DR4018 einmal.
  • Seite 18 4.4 ROCO® Multimaus POM Programmierbeispiel CV Programmierung über POM (Program On Main) Verbinden Sie den DR4018 mit dem'Main Track' /'Track out' Ihrer Multimaus. Erstellen Sie eine neue Lokomotive in der Multimause mit Lokdresse 9999 Vergeben Sie eine Loknamen z.B. "LOK1" ein. Drücken Sie dann auf "OK".
  • Seite 19 Die rote LED leuchtet. Sie können nun den Programmierbefehl durch erneutes Drücken von'OK' senden. Um den Programmiermodus zu verlassen, drücken Sie erneut den Programmiertaster des DR4018. Die rote LED erlischt und die Änderungen werden gespeichert. Bitte beachten Sie auch den Punkt 3.1 dieser Anleitung! www.digikeijs.com...
  • Seite 20 Drücken Sie den Programmiertaster desDR4018 einmal. Die rote LED leuchtet. Schalten Sie die gewünschte Adresse auf Ihrer Intellibox® einmal. Die rote LED am DR4018 erlischt sobald das Modul die Adresse korrekt erhalten hat. Bitte beachten Sie auch den Punkt 3.1 dieser Anleitung! www.digikeijs.com...
  • Seite 21 DR4018 Schaltdecoder 4.6 Uhlenbrock® Intellibox® POM Programmierbeispiel CV Programmierung über POM (Program On Main) Verbinden Sie den DR4018 mit dem Main Track Ihrer Intellibox®. Program- Bringen Sie die Intellibox in den "Programmiermodus", indem Sie die Taste [mode] drücken, bis auf dem Display "programming mode" erscheint.
  • Seite 22 DR4018 Schaltdecoder Lok#9999: Drücken Sie nun die Taste [enter], um den gewünschten CV Wert an den DR4018 zu senden. Um den Programmiermodus zu verlassen, drücken Sie den Programmiertaster des DR4018. Die rote LED erlischt und die Änderungen werden gespeichert. Bitte beachten Sie auch den Punkt 3.1 dieser Anleitung! www.digikeijs.com...

  • Seite 23: Lenz® Programmierbeispiel Startadresse Programmieren

    4.7 LENZ® Programmierbeispiel Startadresse programmieren Programmierung der Startadresse (OUT1) Verbinden Sie den DR4018 mit dem J- und K-Ausgang (Hauptgleis) Ihrer LZV100-Zentrale. Drücken Sie die Taste [F], bis [* S/W *] auf dem Bildschirm des LH100 erscheint. Drücken Sie dann[ENTER]. Geben Sie die gewünschte Weichenadresse ein und drücken Sie erneut[ENTER].
  • Seite 24 DR4018 Schaltdecoder 4.8 LENZ® POM Programmierbeispiel CV Programmierung über POM (Programm On Main) Verbinden Sie den DR4018 mit dem J- und K-Ausgang (Hauptgleis) Ihrer LZV100-Zentrale. Drücken Sie die Taste [ CI ] und geben Sie die Lokomotivadresse '9999' ein. Drücken Sie dann[ENTER].
  • Seite 25 DR4018 Schaltdecoder Um den Programmiermodus zu verlassen, drücken Sie erneut den Programmiertaser des DR4018. Die rote LED erlischt und die Änderungen werden gespeichert. Bitte beachten Sie auch den Punkt 3.1 dieser Anleitung! www.digikeijs.com *R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz...
  • Seite 26 5.1 Die Rote LED erlischt wieder obwohl der Programmiertaster nicht wieder betätigt wurde Bei einigen Zentralen gibt es das Problem, dass nach dem Drücken des Programmiertasters des DR4018 die rote Led kurz nach dem aktivieren des Pro- grammiermodus wieder erlischt und der DR4018 den Programmiermodus automatisch beendet.
  • Seite 27 DR4018 Schaltdecoder 6.0 Anschlussbeispiele 6.1 Anschlussmöglichkeiten Power und Signal Anschluss Versorgungs- Signal Anschluss am Hauptgleis spannung Power Anschluss an eine externe 12-18V DC/AC Spannungsversorgung Empfohlen min. Empfohlen für den Normalbetrieb und für die POM Programmierung Signal Anschluss am Hauptgleis Power...
  • Seite 28 DR4018 Schaltdecoder 6.2 Anschlussbeispiele mit unterschiedlichen Voreinstellungen (Preset CV47) Mit Hilfe der Voreinstellungen (Preset) kann der DR4018 einfach für verschiedene Schaltaufgaben parametriert werden. Diese Voreinstellungen werden immer in der CV 47 vorgenommen. PRESET 0 0 1 2 3 6 13...
  • Seite 29 DR4018 Schaltdecoder PRESET 7 PRESET 8 PRESET 11 DR4103 PRESET 9 PRESET 10 www.digikeijs.com *R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz...
  • Seite 30 DR4018 Schaltdecoder 7.0 CV Tabelle CV CV Definition Bereich Wert Decoder Version Hersteller ID Wert ‘8’ setzt den Decoder auf Werkeinstellungen zurück. Lange Adresse hohe Byte 192-255 Lange Adresse niedrige Byte 0-255 Konfigurationsdaten Bit Funktion Standard Wert “0” = ein-Byte Adressierung ( Adresse in CV1), “1” = zwei-Byte Adressie- “0”...
  • Seite 31 0 – 13 (Diese CV kann nur geschrieben werden. Ein auslesen ist nicht möglich!) Der DR4018 Schaltdecoder hat 13 mögliche Voreinstellungen (Preset) damit das Programmieren einfacher wird. Natürlich können die einzelnen CV der Presets auch individuell angepasst werden. Anzahl an Adressen...
  • Seite 32 DR4018 Schaltdecoder CV Definition Bereich Wert 107 Dunkelzeit zwischen den verschiedenen Signalübergängen (nur für DB Signale) 1-255 108 Werte für das Dimmen der Signale (Nachtmodus) 0-15 109 PWM-Periode Die Resolution, mit der der interne PWM arbeitet, um Effekte und Dimmwerte zu erreichen.
  • Seite 33 DR4018 Schaltdecoder CV Definition Bereich Wert Ausgangskonfiguration Ausgang 6 (Siehe CV113 für Konfiguration) 0-255 Ausgangskonfiguration Ausgang 7 (Siehe CV113 für Konfiguration) 0-255 Ausgangskonfiguration Ausgang 8 (Siehe CV113 für Konfiguration) 0-255 Ausgangskonfiguration Ausgang 9 (Siehe CV113 für Konfiguration) 0-255 Ausgangskonfiguration Ausgang 10 (Siehe CV113 für Konfiguration) 0-255 Ausgangskonfiguration Ausgang 11 (Siehe CV113 für Konfiguration)
  • Seite 34 7.1 Schaltgruppen Funktionsmapping In der folgenden Tabelle sehen Sie, wie Sie die verschiedenen Ausgänge des DR4018 Moduls (1-16) mit den Weichenstellpult Ihrer Zentrale verknüpfen können. Dies kann nützlich sein, wenn Sie mehrere Ausgänge gleichzeitig über eine Taste schalten wollen. Wenn Sie mehrere Ausgänge in einer Gruppe mit einer Funktionstaste schalten wollen, dann addieren Sie die Werte.

  • Seite 35: Signal Ausgang (Expert) Funktionsmapping

    7.2 Signal Ausgang (EXPERT) Funktionsmapping In dieser Tabelle sehen Sie, wie die verschiedenen Signalnummern (CV 131-134) mit Ausgangsgruppen verbunden werden. Es kann notwendig sein, diese Einstellung zu ändern, wenn Sie Weichen und Signale mit dem selben DR4018 steuern wollen. Ausgangsgruppen Diese CVs enthalten normalerweise den Wert 0.
  • Seite 36 DR4018 Schaltdecoder 7.4 Signalbilder der integrierten Signaldecoder (CV131-134) Der integrierten Signaldecoder nützt pro Signal immer eine Gruppe von 4 Adressen. Die Kombination der ersten drei Adressen ergibt das Signalbild. Um das jeweilige Signalbild aufrufen zu können, müssen daher immer die ersten drei Adressen im Zusammenhang geschaltet werden.
