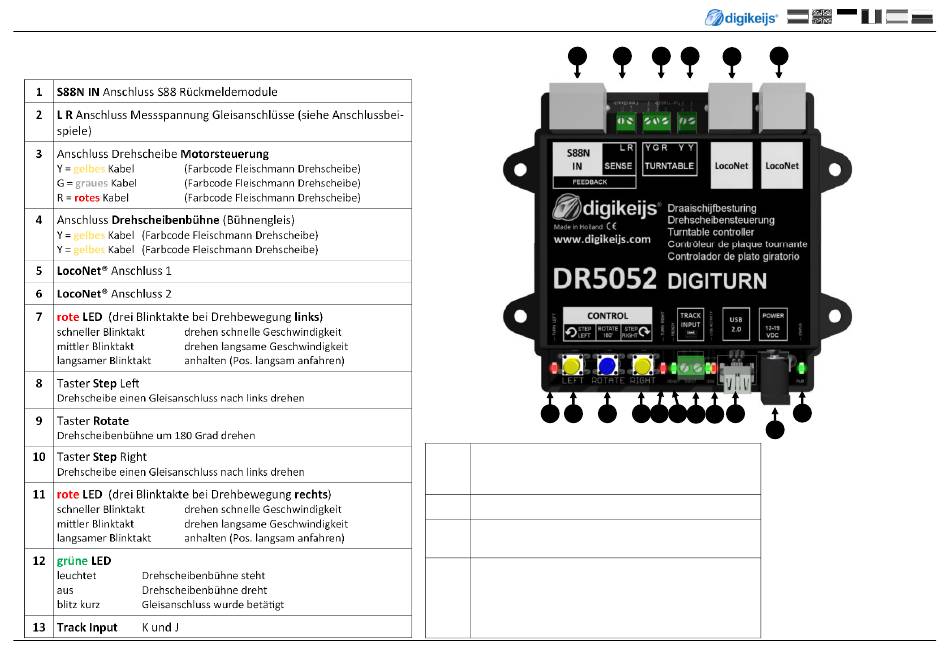

2.3.0 Hardware Übersicht DR5052
1 S88N IN Anschluss S88 Rückmeldemodule
2 L R Anschluss Messspannung Gleisanschlüsse (siehe Anschlussbei-
spiele)
3 Anschluss Drehscheibe Motorsteuerung
Y = gelbes Kabel (Farbcode Fleischmann Drehscheibe)
G = graues Kabel (Farbcode Fleischmann Drehscheibe)
R = rotes Kabel (Farbcode Fleischmann Drehscheibe)
4 Anschluss Drehscheibenbühne (Bühnengleis)
Y = gelbes Kabel (Farbcode Fleischmann Drehscheibe)
gelbes
Y = Kabel (Farbcode Fleischmann Drehscheibe)
5 LocoNet® Anschluss 1
6 LocoNet® Anschluss 2
7 rote LED (drei Blinktakte bei Drehbewegung links)
schneller Blinktakt drehen schnelle Geschwindigkeit
mi4ler Blinktakt drehen langsame Geschwindigkeit
langsamer Blinktakt anhalten (Pos. langsam anfahren)
8 Taster Step LeB
Drehscheibe einen Gleisanschluss nach links drehen
9 Taster Rotate
Drehscheibenbühne um 180 Grad drehen
10 Taster Step Right
Drehscheibe einen Gleisanschluss nach links drehen
11 rote LED (drei Blinktakte bei Drehbewegung rechts)
schneller Blinktakt drehen schnelle Geschwindigkeit
mi4ler Blinktakt drehen langsame Geschwindigkeit
langsamer Blinktakt anhalten (Pos. langsam anfahren)
12 grüne LED
leuchtet Drehscheibenbühne steht
aus Drehscheibenbühne dreht
blitz kurz Gleisanschluss wurde betä3gt
13 Track Input K und J
www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.12.14
1 2
7 8 9
14 USB Status LED
grün RX
rot TX
15 USB 2.0 Anschluss
16 Externe Spannungsversorgung
DC 16-19V 2A min.
17 grüne LED Status (zwei Blinktakte)
langsamer Blinktakt Versorungsspannung vorhanden
schneller Blinktakt keine Gleisspannung bzw.
keine ext. Spannungsversorgung
vorhanden
3 4 5 6
10 11 12 15 17
13 14
16
P 6
