DR4024 Servodecoder

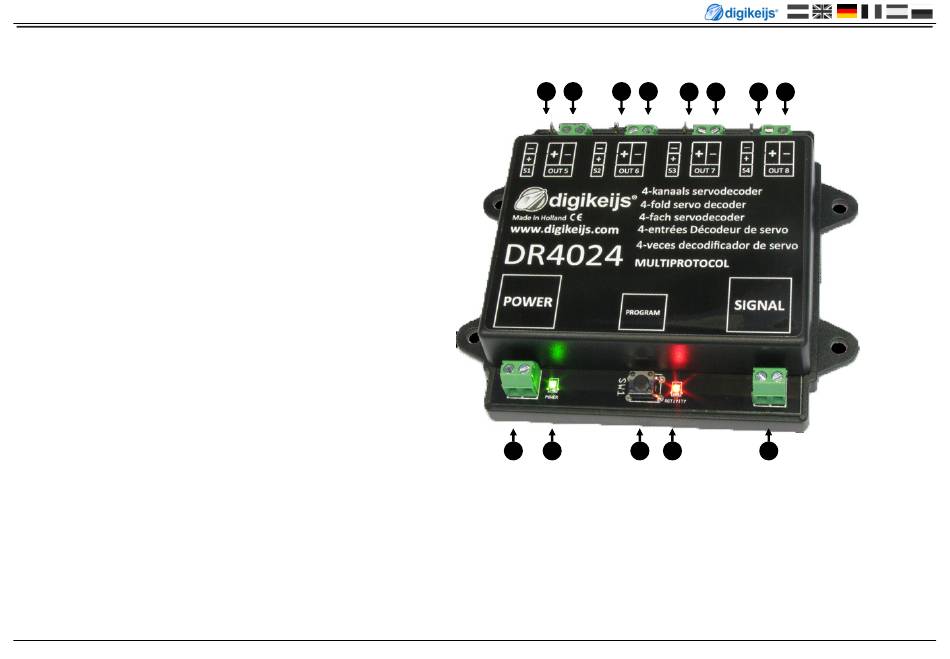

2.3 Hardware Übersicht
1 Anschluss S1 Servo 1 (Ausgang 1)
2 Anschluss Out 5 (Ausgang 5)
3 Anschluss S2 Servo 2 (Ausgang 2)
4 Anschluss Out 6 (Ausgang 6)
5 Anschluss S3 Servo 3 (Ausgang 3)
6 Anschluss Out 7 (Ausgang 7)
7 Anschluss S4 Servo 4 (Ausgang 4)
8 Anschluss Out 8 (Ausgang 8)
9 Power Anschluss
Empfehlung min. 12V DC 2A
10 Grüne LED
Anzeige Versorgungspannung vorhanden
11 Programmiertaster
12 Rote
LED
Anzeige Programmiermodus
(leuchtet ständig)
Anzeige Schaltbefehl wird ausgeführt
(leuchtet solange ein Bewegung erfolgt)
13 Signal (Gleisanschluss)
www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.10.22
1 2 3 4
5
9 10 11 12
6 7 8
13
P 5
