DR5052 DIGITURN
Stand 2019-05-14

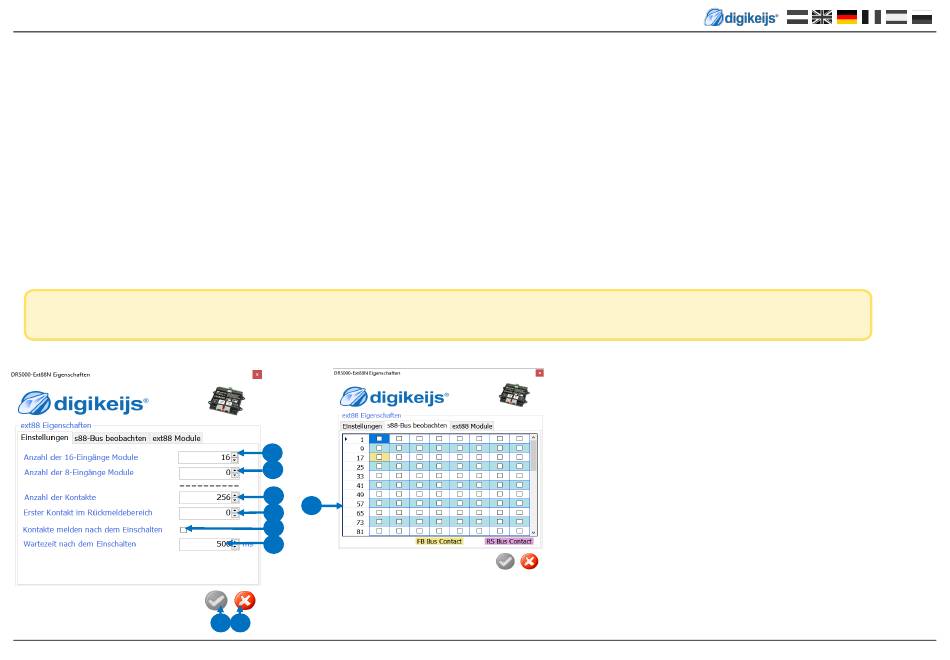

4.13 S88N® IN Einstellungen (nur für Basic-Plus- und Profiversion)
Der S88N® Anschluss ist ein S88N® kompatibler Bus. An diesem Anschluss werden die DR4088-OPTO Rückmeldermodule für die Erkennung der Position der Drehscheibe zu
den Gleisanschlüsse angeschlossen. Die hier programmierten Rückmeldeadressen werden nur intern vom DR5052 verwendet und werden nicht an die Zentrale gemeldet,
somit belegen diese Rückmelder auch keine Rückmelder im Rückmeldebereich der eigentlichen Zentrale.
1)
Anzahl der angeschlossenen S88N®-Rückmeldemodule mit 16 Eingängen. (Keine Eingabe erforderlich)
2)
Anzahl der angeschlossenen S88N®-Rückmeldemodule mit 8 Eingängen. (Keine Eingabe erforderlich)
3)
Gesamtzahl der angeschlossenen Rückmeldekontakte.
4)
Erster Rückmeldekontakt des 1. angeschlossenen s88®-Moduls. (Keine Eingabe erforderlich)
5)
Beim Einschalten des Gleisausganges (grüne Taste) werden alle Eingänge gemeldet.
6)
Wartezeit nach dem einschalten bevor die Kontakte gemeldet werden.
7)
Vollständige Übersicht aller angeschlossenen S88N®-Kontakte.
8)
Aktuelle Einstellungen übernehmen
9)
Abbrechen
Hinweis: Normalerweise sind hier keine Einstellung vorzunehmen da die Adressen der Positionsrückmeldung automatisch vergeben werden
sobald die Plus oder die Profi ausgewählt wird.
