DR5052 DIGITURN

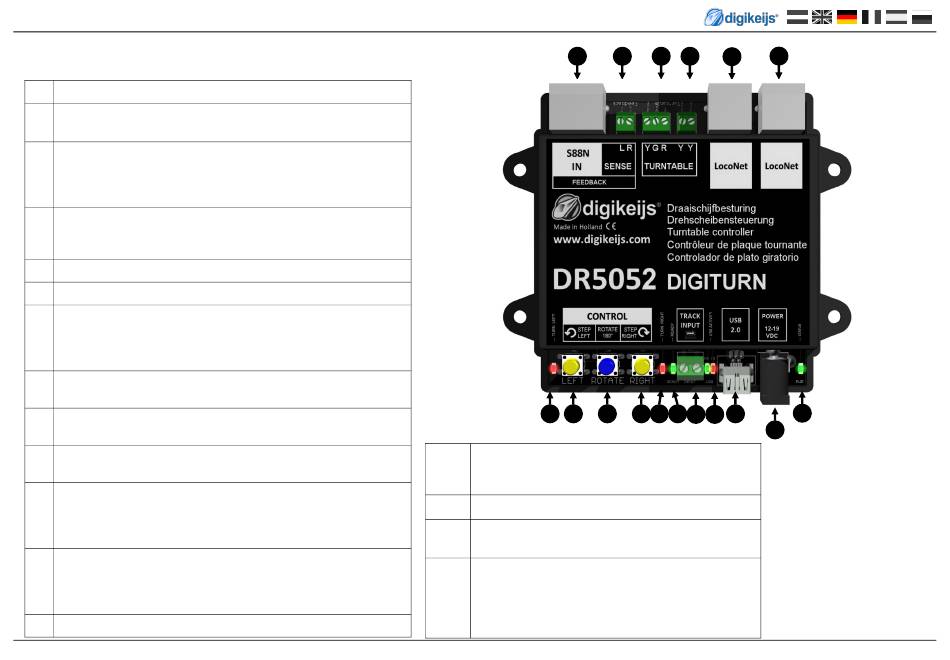

2.3.0 Hardware Übersicht DR5052
1
S88N IN Anschluss S88 Rückmeldemodule
2
L R Anschluss Messspannung Gleisanschlüsse (siehe
Anschlussbeispiele)
3
Anschluss Drehscheibe Motorsteuerung
Y =
gelbes
Kabel
(Farbcode Fleischmann Drehscheibe)
G =
graues
Kabel
(Farbcode Fleischmann Drehscheibe)
R =
rotes
Kabel
(Farbcode Fleischmann Drehscheibe)
4
Anschluss Drehscheibenbühne (Bühnengleis)
Y =
gelbes
Kabel (Farbcode Fleischmann Drehscheibe)
Y =
gelbes
Kabel (Farbcode Fleischmann Drehscheibe)
5
LocoNet® Anschluss 1
6
LocoNet® Anschluss 2
7
rote
LED (drei Blinktakte bei Drehbewegung links)
schneller Blinktakt
drehen schnelle Geschwindigkeit
mittler Blinktakt
drehen langsame Geschwindigkeit
langsamer Blinktakt
anhalten (Pos. langsam anfahren)
8
Taster Step Left
Drehscheibe einen Gleisanschluss nach links drehen
9
Taster Rotate
Drehscheibenbühne um 180 Grad drehen
10 Taster Step Right
Drehscheibe einen Gleisanschluss nach links drehen
11
rote
LED (drei Blinktakte bei Drehbewegung rechts)
schneller Blinktakt
drehen schnelle Geschwindigkeit
mittler Blinktakt
drehen langsame Geschwindigkeit
langsamer Blinktakt
anhalten (Pos. langsam anfahren)
12
grüne
LED
leuchtet
Drehscheibenbühne steht
aus
Drehscheibenbühne dreht
blitz kurz
Gleisanschluss wurde betätigt
13 Track Input
K und J
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2019-05-14
1
7
8
9
14
USB Status LED
grün
RX
rot
TX
15
USB 2.0 Anschluss
Externe Spannungsversorgung
16
DC 16-19V 2A min.
17
grüne
LED Status (zwei Blinktakte)
langsamer Blinktakt
Versorungsspannung vorhanden
schneller Blinktakt
keine Gleisspannung bzw.
keine ext. Spannungsversorgung
vorhanden
6
2
3
4
5
10
11
12
15
17
13 14
16
P 6
