DR5052 DIGITURN

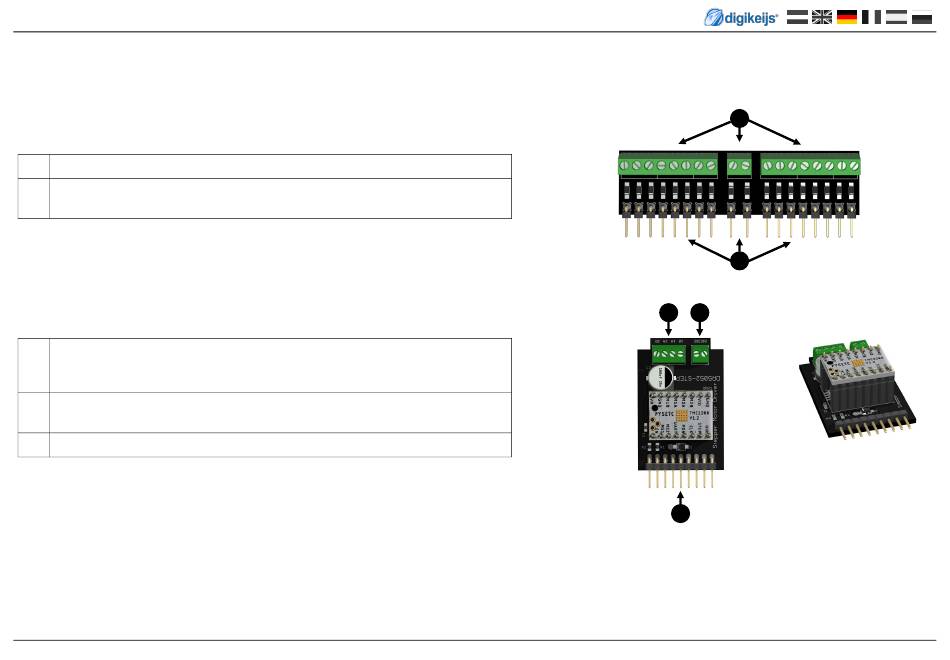

2.3.3 Hardware Übersicht DR4188-DC
Dieser Adapter wird für die Basic-Plus und Profi Version benötigt. Mit diesem Adapter wird eine exakte
Positionsüberwachung der Gleisanschlüsse in Verbindung mit einen DR4088OPTO möglich. (Bitte
beachten Sie die Anschlussbeispiel Punkt 6.4, 6.5 und 6.6.) Entsprechende Installationssets sind im
Online-Shop erhältlich.
Stiftleiste zum Anschluss an den DR4088-OPTO
1
Anschlussleiste für den Anschluss der Rückmelder
2
Bitte beachten Sie das Anschlussbeispiel Punkt 6.4, 6.5 und 6.6
2.3.4 Hardware Übersicht DR5052-Step
Dieser Adapter wird zum Anschluss eines Schrittmotors am DR5052 für alle Versionen benötigt.
Stiftleiste zum Anschluss an den DR5052
1
(Die Stiftleiste hat 9 Pole also 2 Pole mehr als der DR5052, dass ist Fertigungsbedingt
und hat keine Einfluss auf die Funktion.)
2
Anschlussleiste für den Anschluss des Schrittmotors
Bitte beachten Sie die Anschlussbeispiel
3
Bühnengleis Anschluss
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2019-05-14
2
1
2
3
1
P 8
