DR5052 DIGITURN
Stand 2019-05-14

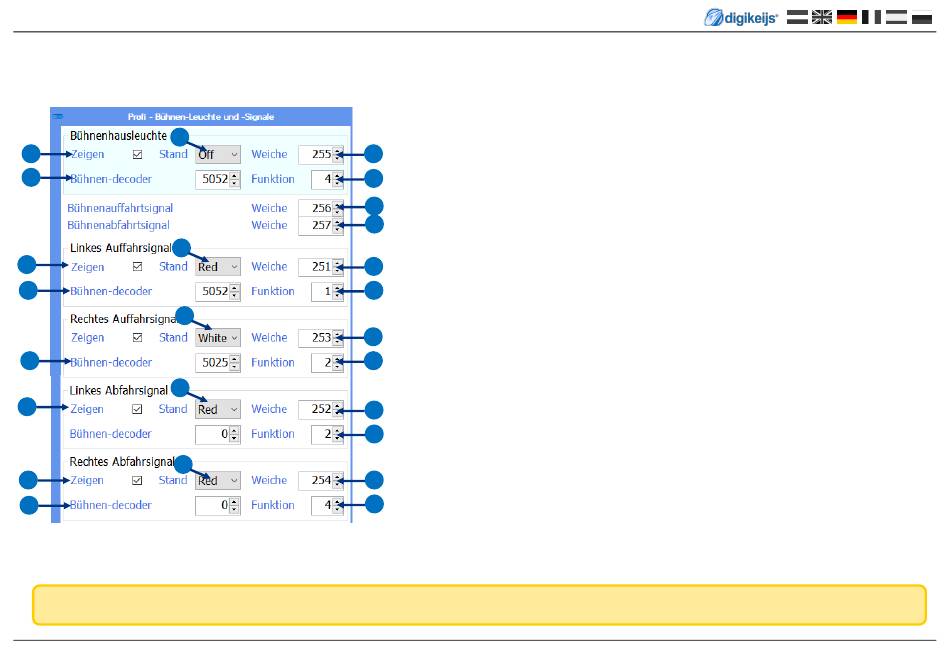

4.8.3 Einstellungen Profi Decoder der Bühne für Beleuchtung und Signalsteuerung.
Hier werden die Funktionen zugeordnet welche der eingebaute Lokdecoder steuern soll.
9
8
1
9
8
1
9
1
9
8
9
8
1
Der Umbausatz ist leider noch nicht verfügbar. Wir arbeiten dran! Wenn alles planmäßig läuft wird der Umbausatz im 2. Quartal 2019 verfügbar sein.
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
1)
Basisadresse des Lokdecoders der in der Bühne verbaut ist.
2)
Weichenadresse welche die Beleuchtung schaltet.
2
3)
Decoder Funktion (Fx) welche der Beleuchtung zugeordnet ist.
4)
Sobald sie Weichenadresse auf „gerade" gesetzt wird, schaltet automatisch das
3
entsprechenden Ausfahrtsignal der Bühne auf SH1 sobald die Position erreicht
wird und die Bühne steht. Abbiegend stellt das Signal auf SH0.
4
5)
Sobald sie Weichenadresse auf „gerade" gesetzt wird, schaltet automatisch das
5
entsprechenden Abfahrtsignal der Bühne auf SH1 sobald die Position erreicht wird
und die Bühne steht. Abbiegend stellt das Signal auf SH0.
6
6)
Weichenadresse die das Signal schaltet.
7
7)
Decoder Funktion (Fx) welche dem Signal zugeordnet ist.
8)
Mit setzen des Hakens wird die nebenstehende Funktion aktiviert und damit
schaltbar.
6
9)
Grundstellung der entsprechenden Funktion nach dem Einschalten der
Versorgungsspannung.
7
6
7
6
7
P 27
