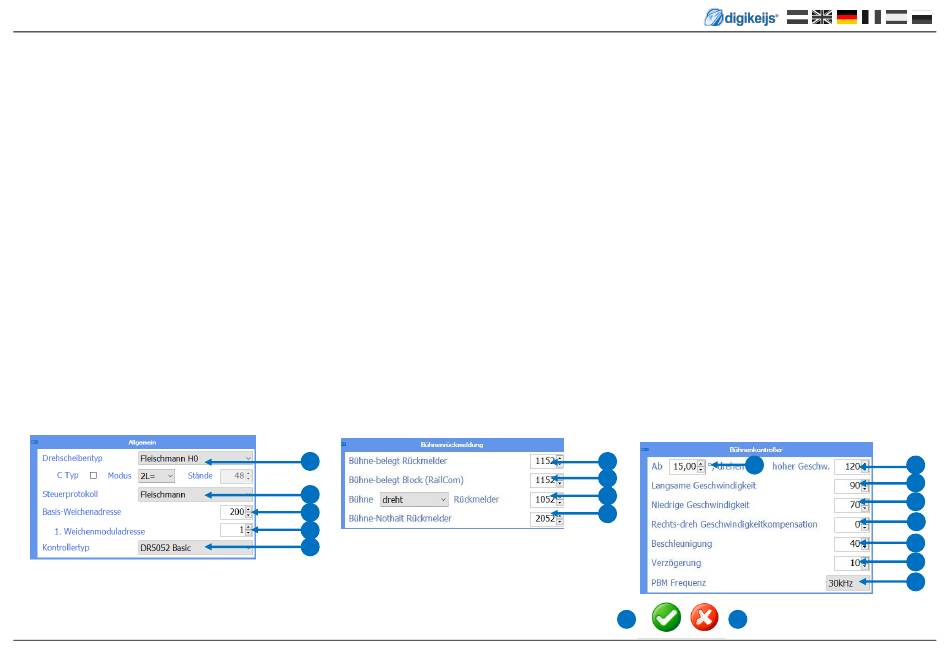

4.8 Drehscheibe konfigurieren
Hier wird der Typ der Drehscheibe, das Protokoll das verwendet werden soll, Gleisanschlüsse, Rückmelde Nummern und alle sonstigen Eigenschaften der
Drehscheibe festgelegt. Je nachdem welcher Decoder Typ ausgewählt wird, stehen unterschiedliche Auswahlmöglichkeiten in der Software zur Verfügung.
4.8.1 Einstellungen die bei den Decoder Typen Basic, Basic-Plus, Profi vorhanden sind.
1)
Drehscheiben Typ
2)
Protokolltyp mit dem die Drehscheibe gesteuert werden soll
(siehe Anhang Punkt 7.1. bzw. 7.2)
3)
Basisadresse des DR5052.
Die Basisadresse legt fest ab welcher Adresse die Funktionen für die Steuerung der
Drehscheibe beginnen. (siehe Anhang Punkt 7.1 bzw. 7.2)
4)
Erste Weiche (1. Magnetartikeladresse) die angesprochen werden soll.
Einstellung:
0 =
Roco® (Verschiebung der Magnetartikeladressen + 4)
1 =
Magnetartikeladressen Normenkonform nach RCN 213
(Standard Einstellung!)
5)
Auswahl der Betriebsart des DR5052.
6)
Rückmeldenummer des Belegtmelders der Drehscheibenbühne.
7)
RailCom® Rückmeldenummer des Belegtmelders der Drehscheibenbühne.
8)
Rückmeldenummer Drehscheibenbühne dreht bzw. angehalten.
9)
Rückmeldenummer um einen Not-Halt auszulösen.
10)
Ab diesem Drehwinkel in Grad wird die „schnelle" Geschwindigkeit für die
Drehbewegung verwendet.
