Zahnriemen Für 2-Flügelige Anlagen Montieren - GEZE PERLAN AUT-NT Montageanleitung

Montage

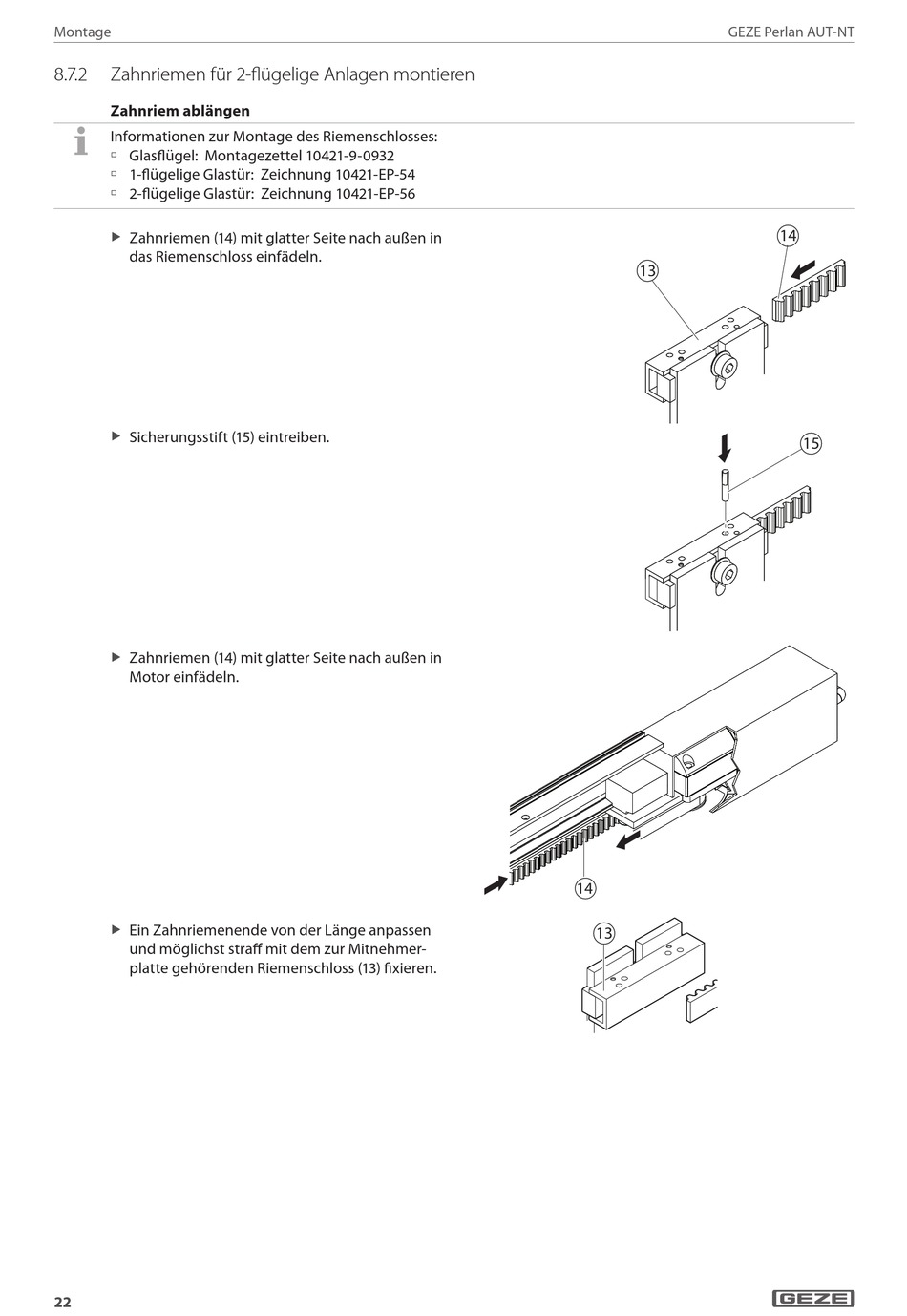

8.7.2 Zahnriemen für 2-flügelige Anlagen montieren
Zahnriem ablängen
Informationen zur Montage des Riemenschlosses:
Glasflügel: Montagezettel 10421-9-0932
à
1-flügelige Glastür: Zeichnung 10421-EP-54
à
2-flügelige Glastür: Zeichnung 10421-EP-56
à
Zahnriemen (14) mit glatter Seite nach außen in
X
das Riemenschloss einfädeln.
Sicherungsstift (15) eintreiben.
X
Zahnriemen (14) mit glatter Seite nach außen in
X
Motor einfädeln.
Ein Zahnriemenende von der Länge anpassen
X
und möglichst straff mit dem zur Mitnehmer-
platte gehörenden Riemenschloss (13) fixieren.
22
GEZE Perlan AUT-NT
��
��
��
��
��
��
��
��
