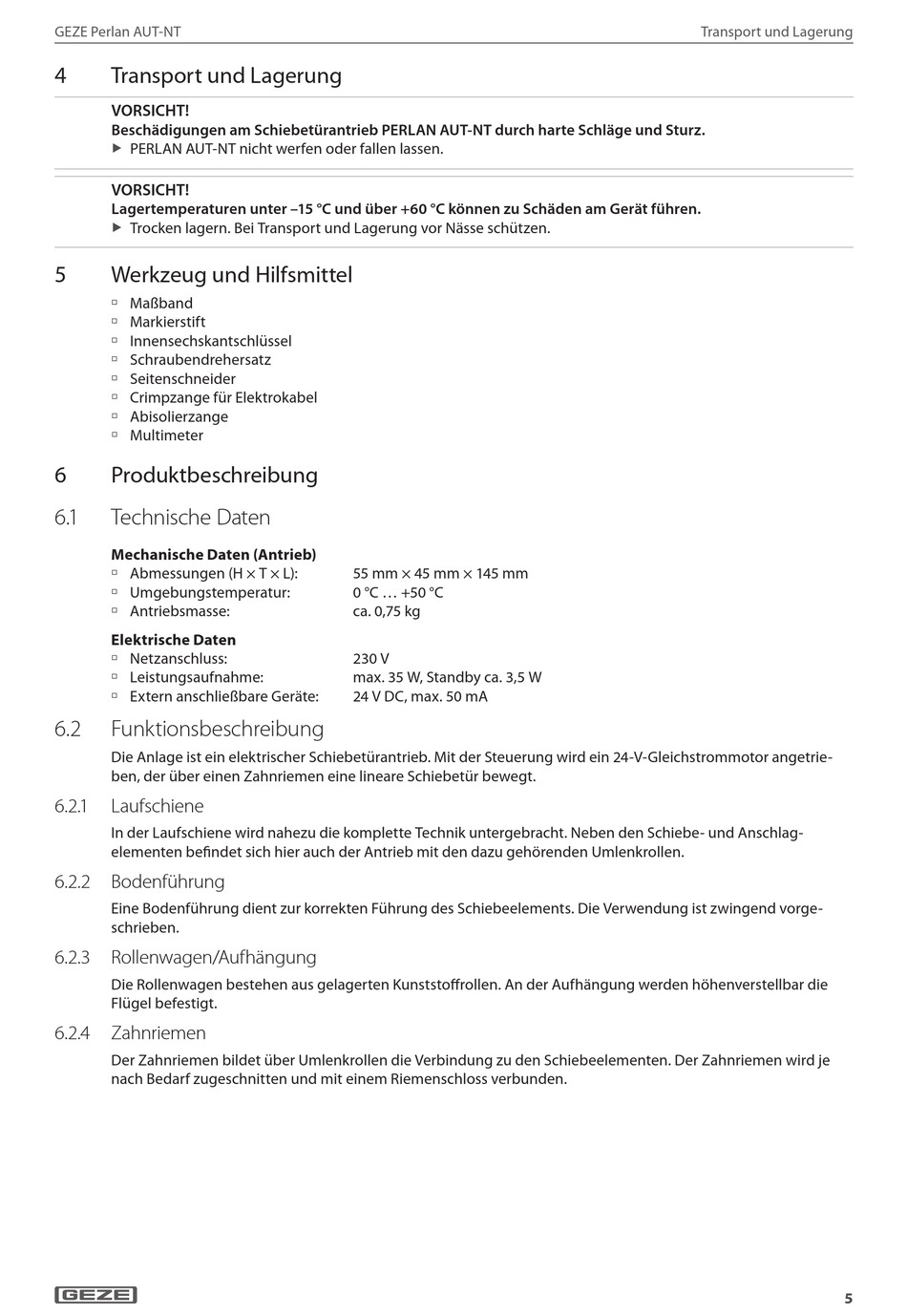

GEZE Perlan AUT-NT
4

Transport und Lagerung

VORSICHT!
Beschädigungen am Schiebetürantrieb PERLAN AUT-NT durch harte Schläge und Sturz.
PERLAN AUT-NT nicht werfen oder fallen lassen.
X
VORSICHT!
Lagertemperaturen unter –15 °C und über +60 °C können zu Schäden am Gerät führen.
Trocken lagern. Bei Transport und Lagerung vor Nässe schützen.
X
5

Werkzeug und Hilfsmittel

Maßband
à
Markierstift
à
Innensechskantschlüssel
à
Schraubendrehersatz
à
Seitenschneider
à
à Crimpzange für Elektrokabel
Abisolierzange
à
Multimeter
à
6

Produktbeschreibung

6. 1

Technische Daten

Mechanische Daten (Antrieb)
Abmessungen (H × T × L):
à
Umgebungstemperatur:
à
Antriebsmasse:
à
Elektrische Daten
Netzanschluss:
à
Leistungsaufnahme:
à
Extern anschließbare Geräte:
à
6.2

Funktionsbeschreibung

Die Anlage ist ein elektrischer Schiebetürantrieb. Mit der Steuerung wird ein 24-V-Gleichstrommotor angetrie-
ben, der über einen Zahnriemen eine lineare Schiebetür bewegt.
6.2. 1 Laufschiene
In der Laufschiene wird nahezu die komplette Technik untergebracht. Neben den Schiebe- und Anschlag-
elementen befindet sich hier auch der Antrieb mit den dazu gehörenden Umlenkrollen.
6.2.2 Bodenführung
Eine Bodenführung dient zur korrekten Führung des Schiebeelements. Die Verwendung ist zwingend vorge-
schrieben.
6.2.3 Rollenwagen/Aufhängung
Die Rollenwagen bestehen aus gelagerten Kunststoffrollen. An der Aufhängung werden höhenverstellbar die
Flügel befestigt.
6.2.4 Zahnriemen
Der Zahnriemen bildet über Umlenkrollen die Verbindung zu den Schiebeelementen. Der Zahnriemen wird je
nach Bedarf zugeschnitten und mit einem Riemenschloss verbunden.
55 mm × 45 mm × 145 mm
0 °C ... +50 °C
ca. 0,75 kg
230 V
max. 35 W, Standby ca. 3,5 W
24 V DC, max. 50 mA
Transport und Lagerung
5
