Shure Incorporated

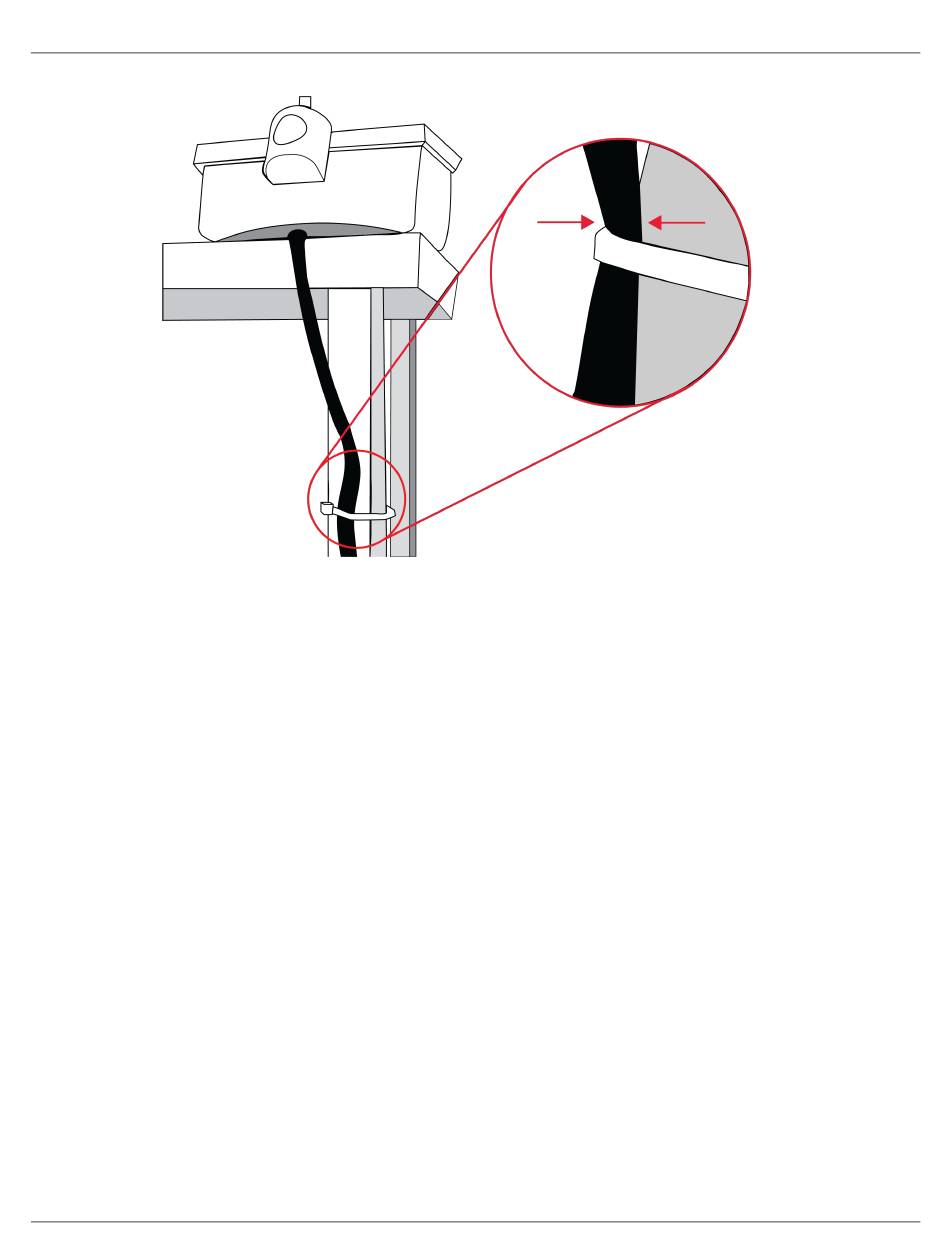

Zusammendrücken
Das Kabel nicht zu stark befestigen. Ein zusammengedrücktes Kabel funktioniert möglicherweise nicht richtig.
Anschlussdiagramme
Die folgenden Systemdiagramme veranschaulichen typische Geräteanschlüsse an die DIS-Zentralsteuereinheit. Reale Instal-
lationen können unterschiedliche Gerätekombinationen nutzen, jedoch ist den nachfolgend kurz dargestellten allgemeinen
Konzepten zu folgen.
Um Ihrem System Kabelredundanz hinzuzufügen, den DCS-LAN OUT-Anschluss der letzten Sprechstelle mit einer MXC Red-
undancy Interface Box (MXC-ACC-RIB) verbinden, die auf den Quellausgang dieses Systembuses zurückgreift.
Hinweis: Flächenbündige und tragbare Sprechstellen sind in den folgenden Zeichnungen, sofern nicht anders vermerkt, gegenseitig austauschbar.
Grundlegende Einrichtung mit Sprechstellen
Das System ist ohne den Einsatz eines Computers betriebsfähig. Den Navigationsbildschirm der Zentralsteuereinheit zur Ein-
richtung der Installation nutzen.
29/107
