Line Modules Booksize Compact

5.2 Smart Line Modules Booksize Compact

Montage

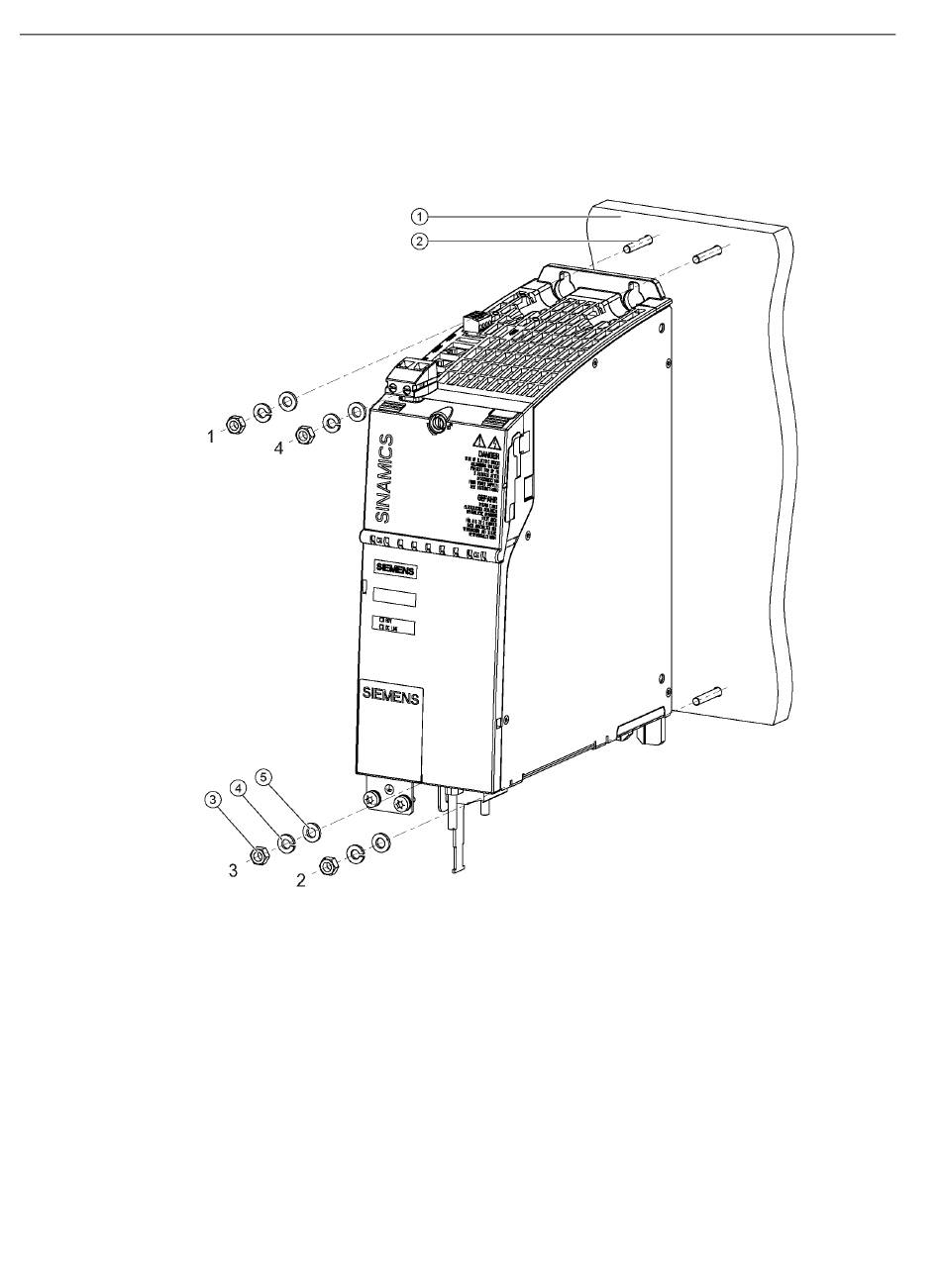

Montage eines Smart Line Module Booksize Compact mit interner Luftkühlung

Anzugsdrehmomente:

1. Ziehen Sie die Muttern zunächst nur handfest an.

Anzugsdrehmoment: 0,5 Nm (4.4 lbf in)

2. Ziehen Sie die Muttern anschließend in der angegebenen Reihenfolge von 1 bis 4 fest.

Anzugsdrehmoment: 6 Nm (53.1 lbf in)

Gewindebolzen M6

Unterlegscheibe

Montage eines Smart Line Module Booksize Compact mit interner Kühlung

Leistungsteile Booksize

Gerätehandbuch, 11/2017, 6SL3097-4AC00-1AP0
