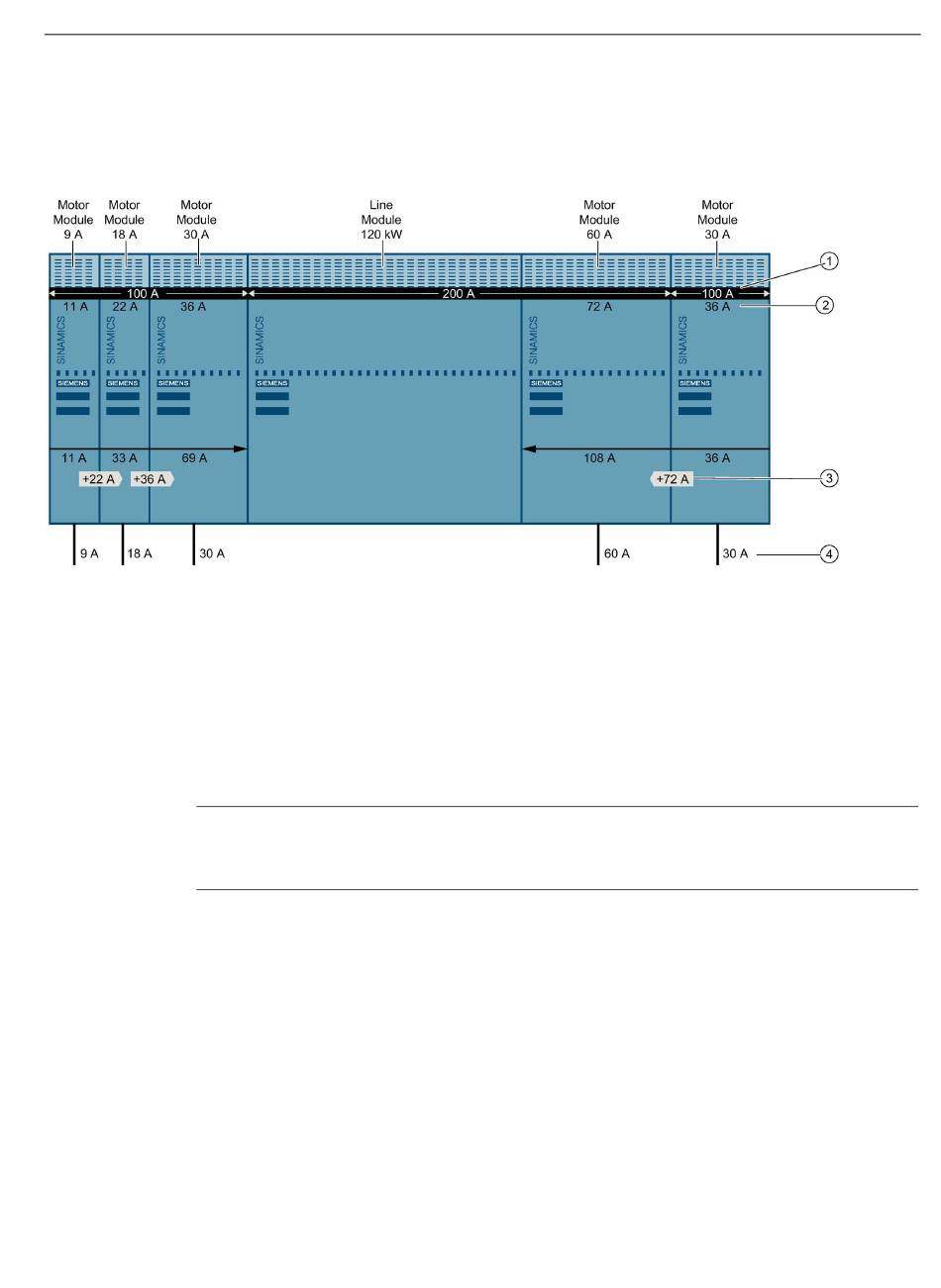

Beispiel 2:
Anbindung mehrerer Motor Modules mit unterschiedlicher Strombelastbarkeit der
Zwischenkreisschiene an ein Line Module mit Mitteneinspeisung
①
Strombelastbarkeit der Zwischenkreisschiene
②
Belastung der Zwischenkreisschiene: Zwischenkreisstrom I
③
Anstieg der Belastung der Zwischenkreisschiene
④
Motorstrom = Bemessungsstrom I
Bild 12-2 Mitteneinspeisung - Einspeisung nach links und rechts in den Zwischenkreis
Eine Mitteneinspeisung mit Motor Modules rechts und links vom Line Module kann unter
Beachtung der Strombelastbarkeit mit allen Line Modules aufgebaut werden.
Ausnahme: Smart Line Modules 5 kW und 10 kW
Hinweis
Bei Smart Line Modules 5 kW und 10 kW muss der Aufbau des Antriebsverbands nach
rechts erfolgen!
Leistungsteile Booksize
Gerätehandbuch, 11/2017, 6SL3097-4AC00-1AP0
d
des Motor Module
n
Schaltschrankbau und EMV Booksize
12.4 Anordnung der Komponenten und Geräte
bei Bemessungsstrom I des Motor Module
n
