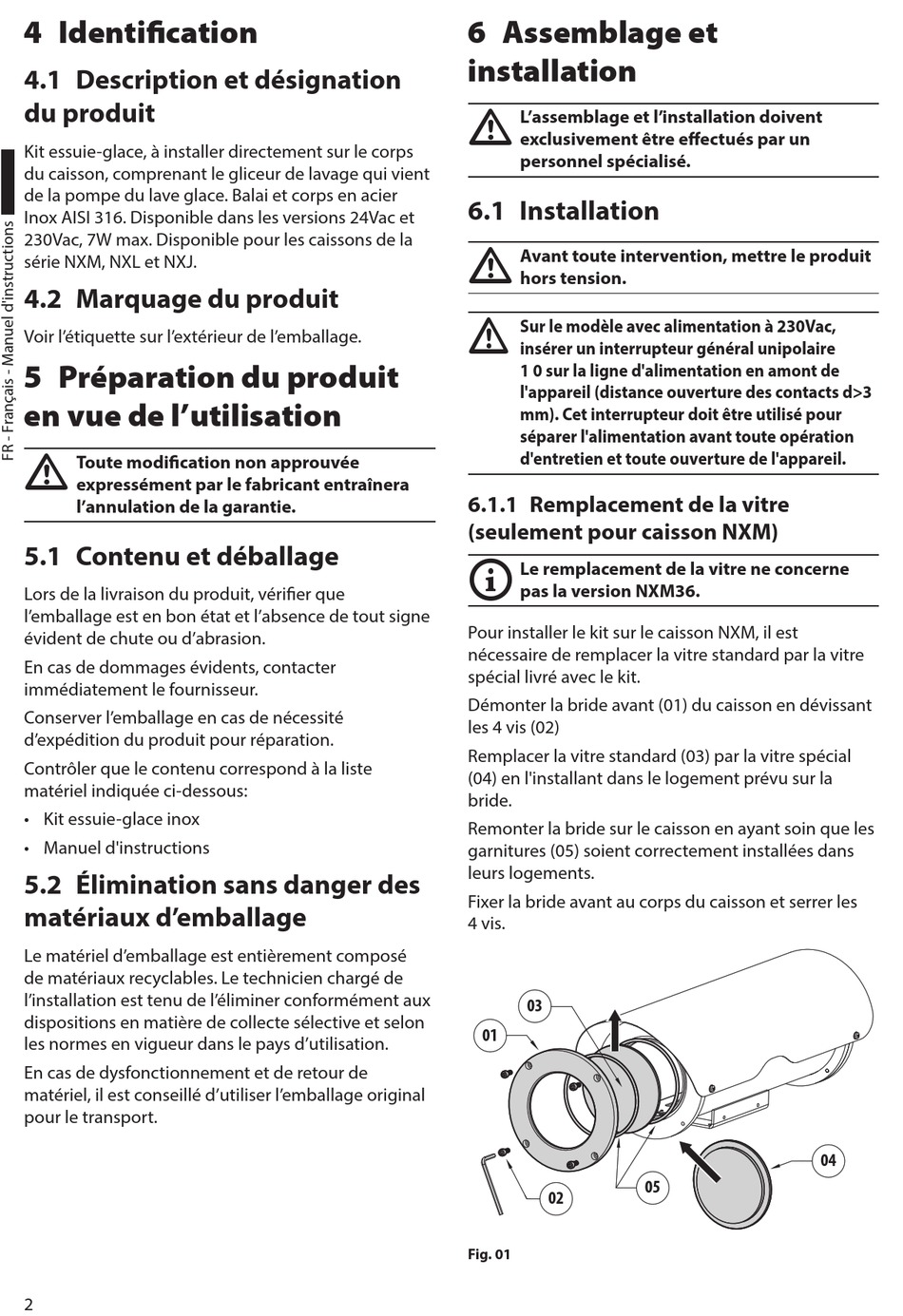

4 Identification
4.1 Description et désignation
du produit
Kit essuie-glace, à installer directement sur le corps
du caisson, comprenant le gliceur de lavage qui vient
de la pompe du lave glace. Balai et corps en acier
Inox AISI 316. Disponible dans les versions 24Vac et
230Vac, 7W max. Disponible pour les caissons de la
série NXM, NXL et NXJ.
4.2 Marquage du produit
Voir l'étiquette sur l'extérieur de l'emballage.
5 Préparation du produit
en vue de l'utilisation
Toute modification non approuvée
h
expressément par le fabricant entraînera
l'annulation de la garantie.
5.1 Contenu et déballage
Lors de la livraison du produit, vérifier que
l'emballage est en bon état et l'absence de tout signe
évident de chute ou d'abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
Conserver l'emballage en cas de nécessité
d'expédition du produit pour réparation.
Contrôler que le contenu correspond à la liste
matériel indiquée ci-dessous:
• Kit essuie-glace inox
• Manuel d'instructions
5.2 Élimination sans danger des
matériaux d'emballage
Le matériel d'emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l'installation est tenu de l'éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d'utilisation.
En cas de dysfonctionnement et de retour de
matériel, il est conseillé d'utiliser l'emballage original
pour le transport.
2
6 Assemblage et
installation
L'assemblage et l'installation doivent
h
exclusivement être effectués par un
personnel spécialisé.
6.1 Installation
Avant toute intervention, mettre le produit
h
hors tension.
Sur le modèle avec alimentation à 230Vac,
h
insérer un interrupteur général unipolaire
1 0 sur la ligne d'alimentation en amont de
l'appareil (distance ouverture des contacts d>3
mm). Cet interrupteur doit être utilisé pour
séparer l'alimentation avant toute opération
d'entretien et toute ouverture de l'appareil.
6.1.1 Remplacement de la vitre
(seulement pour caisson NXM)
Le remplacement de la vitre ne concerne
j
pas la version NXM36.
Pour installer le kit sur le caisson NXM, il est
nécessaire de remplacer la vitre standard par la vitre
spécial livré avec le kit.
Démonter la bride avant (01) du caisson en dévissant
les 4 vis (02)
Remplacer la vitre standard (03) par la vitre spécial
(04) en l'installant dans le logement prévu sur la
bride.
Remonter la bride sur le caisson en ayant soin que les
garnitures (05) soient correctement installées dans
leurs logements.
Fixer la bride avant au corps du caisson et serrer les
4 vis.
03
01
02
Fig. 01
05
04
