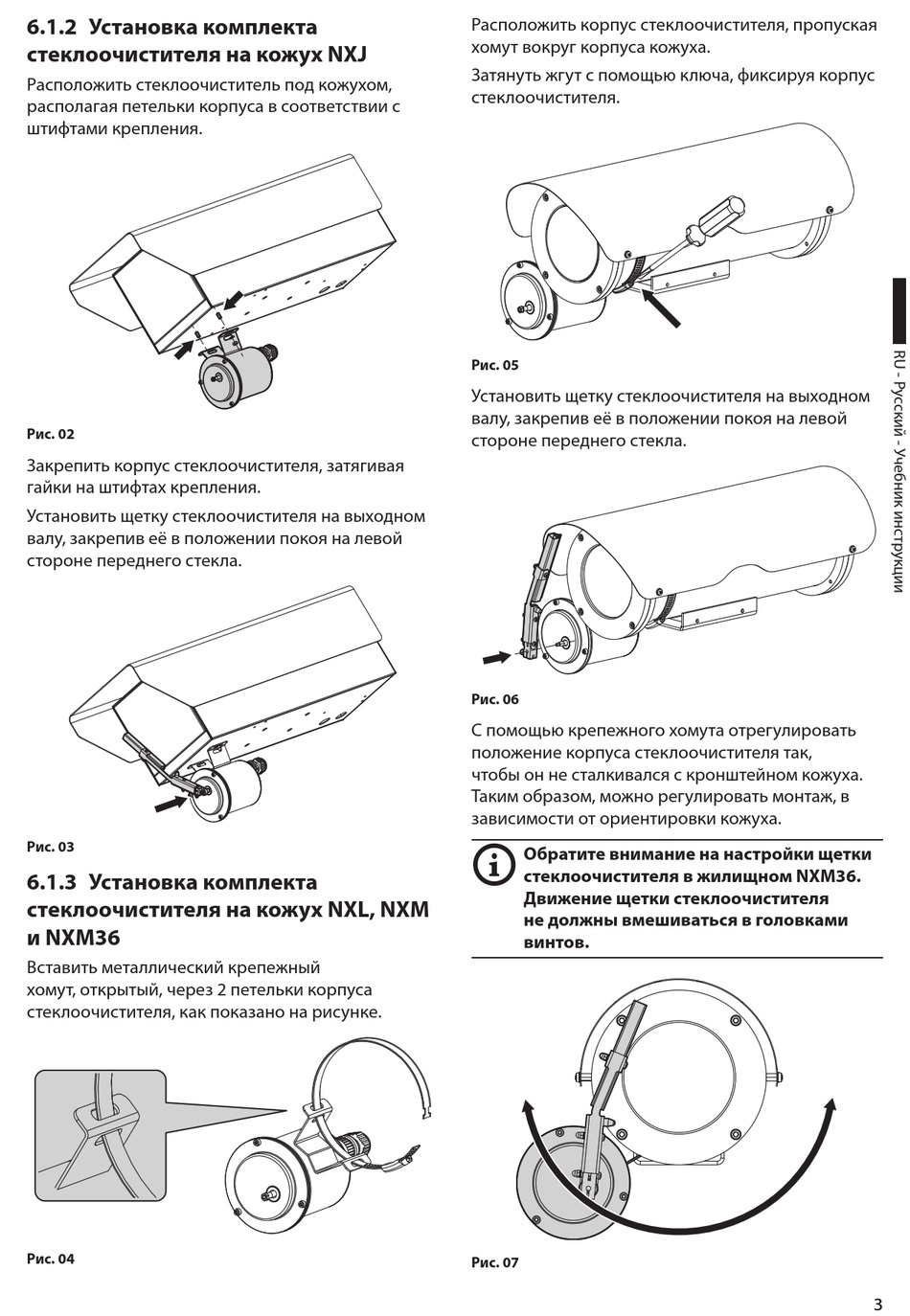

6.1.2 Установка комплекта
стеклоочистителя на кожух NXJ
Расположить стеклоочиститель под кожухом,
располагая петельки корпуса в соответствии с
штифтами крепления.
Рис. 02
Закрепить корпус стеклоочистителя, затягивая
гайки на штифтах крепления.
Установить щетку стеклоочистителя на выходном
валу, закрепив её в положении покоя на левой
стороне переднего стекла.
Рис. 03
6.1.3 Установка комплекта
стеклоочистителя на кожух NXL, NXM
и NXM36
Вставить металлический крепежный
хомут, открытый, через 2 петельки корпуса
стеклоочистителя, как показано на рисунке.
Рис. 04
Расположить корпус стеклоочистителя, пропуская
хомут вокруг корпуса кожуха.
Затянуть жгут с помощью ключа, фиксируя корпус
стеклоочистителя.
Рис. 05
Установить щетку стеклоочистителя на выходном
валу, закрепив её в положении покоя на левой
стороне переднего стекла.
Рис. 06
С помощью крепежного хомута отрегулировать
положение корпуса стеклоочистителя так,
чтобы он не сталкивался с кронштейном кожуха.
Таким образом, можно регулировать монтаж, в
зависимости от ориентировки кожуха.
Обратите внимание на настройки щетки
j
стеклоочистителя в жилищном NXM36.
Движение щетки стеклоочистителя
не должны вмешиваться в головками
винтов.
Рис. 07
