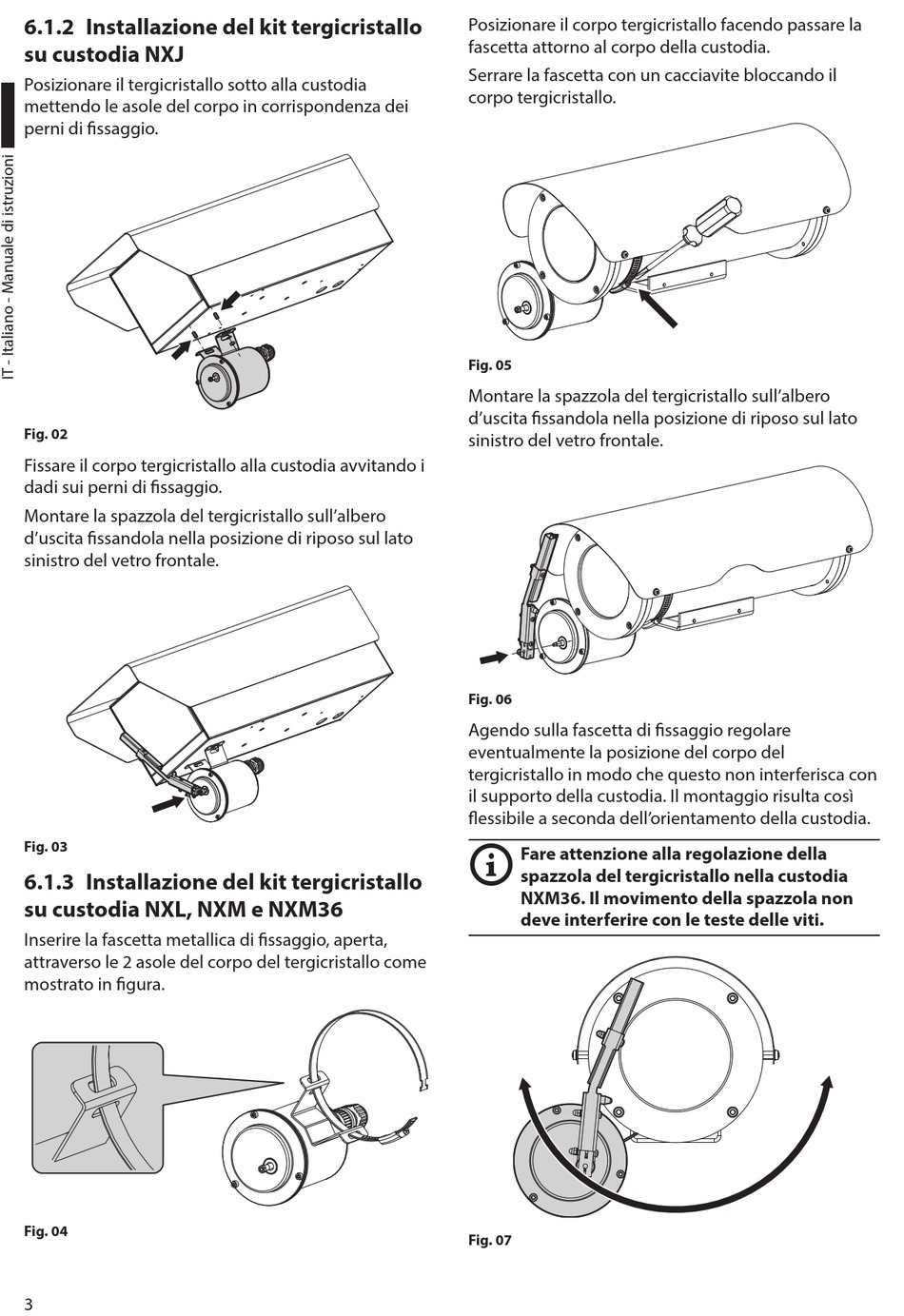

6.1.2 Installazione del kit tergicristallo
su custodia NXJ
Posizionare il tergicristallo sotto alla custodia
mettendo le asole del corpo in corrispondenza dei
perni di fissaggio.
Fig. 02
Fissare il corpo tergicristallo alla custodia avvitando i
dadi sui perni di fissaggio.
Montare la spazzola del tergicristallo sull'albero
d'uscita fissandola nella posizione di riposo sul lato
sinistro del vetro frontale.
Fig. 03
6.1.3 Installazione del kit tergicristallo
su custodia NXL, NXM e NXM36
Inserire la fascetta metallica di fissaggio, aperta,
attraverso le 2 asole del corpo del tergicristallo come
mostrato in figura.
Fig. 04
3
Posizionare il corpo tergicristallo facendo passare la
fascetta attorno al corpo della custodia.
Serrare la fascetta con un cacciavite bloccando il
corpo tergicristallo.
Fig. 05
Montare la spazzola del tergicristallo sull'albero
d'uscita fissandola nella posizione di riposo sul lato
sinistro del vetro frontale.
Fig. 06
Agendo sulla fascetta di fissaggio regolare
eventualmente la posizione del corpo del
tergicristallo in modo che questo non interferisca con
il supporto della custodia. Il montaggio risulta così
flessibile a seconda dell'orientamento della custodia.
Fare attenzione alla regolazione della
j
spazzola del tergicristallo nella custodia
NXM36. Il movimento della spazzola non
deve interferire con le teste delle viti.
Fig. 07
