Einstellknopf für 25-Hz-Pegel
Der Einstellknopf für den 25-Hz-
Pegel dient der Pegeleinstellung zwi-
schen 20 und 30 Hz im Bereich von
± 10 dB. Hierbei handelt es sich um
einen Bereich, in dem sich in realen
Umgebungen oftmals Spitzen und
Senken mit unterschiedlichen Ampli-
tuden zeigen. Diese Einstellung
hängt ab von der Raumgröße und
-beschaffenheit, von der Systemkon-
figuration und von den persönlichen
Vorlieben.
Zweifarbenleuchte für Verstärker-
status
Die Zweifarben-LED dient der Anzei-
ge des aktuellen Status des verstärk-
TM
ten PoweredForce -Tieftönersys-
tems.
Keine Farbe: Kein Strom. Der Sum-
mit X ist nicht angesteckt.
Blau: Wiedergabemodus. Zeigt an,
dass der Summit x ein Audiosignal
erkennt und normal arbeitet.
Rot: Bereitschaftsmodus. Zeigt an,
dass der Summit X seit ca. 15 Minu-
ten kein Audiosignal erkannt hat.
Rot blinkend: Sicherheitsmodus.
Zeigt an, dass die Temperatur des
Summit X den Nennbetriebsbereich
überschritten hat oder dass eine
anderer Fehler aufgetreten ist. Der
normale Betrieb wird wieder aufge-
nommen, wenn wieder Verfügbarkeit
vorliegt. Dieser Zustand kann auch
nach dem anfänglichen Anstecken
oder während des Überganges in
den Bereitschaftsmodus auftreten.
Dieser Zustand ist normal und ver-
schwindet wieder, wenn ein Musik-
signal anliegt oder wenn der Bereit-
schaftsmodus erreicht ist.
BEDIENELEMENTE UND ANSCHLÜSSE
S E R I A L
N U M B E R

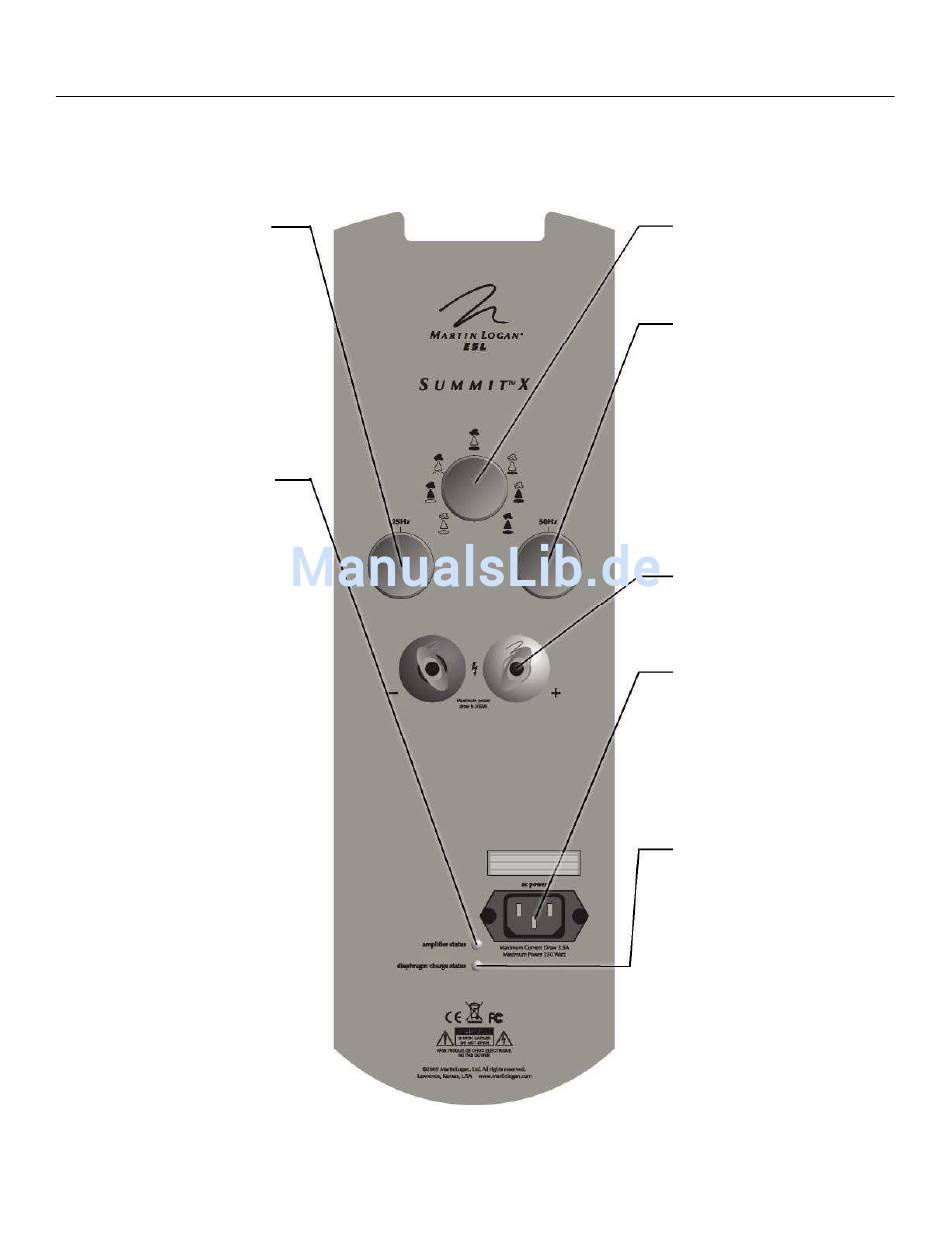

Abbildung 1: Bedienelemente und Anschlüsse des Summit X
Einstellknopf für Leuchten
Mit diesem Einstellknopf können Sie
die drei Leuchten des Summit X ein-
und ausschalten.
Einstellknopf für 50-Hz-Pegel
Der Einstellknopf für den 50-Hz-Pe-
gel dient der Pegeleinstellung zwi-
schen 40 und 60 Hz im Bereich von
± 10 dB. Hierbei handelt es sich um
einen Bereich, in dem sich in realen
Umgebungen oftmals Spitzen und
Senken mit unterschiedlichen Ampli-
tuden zeigen. Diese Einstellung
hängt ab von der Raumgröße und
-beschaffenheit, von der Systemkon-
figuration und von den persönlichen
Vorlieben.
Signaleingang
Über diese Anschlussklemmen kön-
nen Sie den Summit X an Ihren Ver-
stärker anschließen.
Wechselstrom (AC)-Netzanschluss
Bei Ihren Summit X-Lautsprechern
kommt eine interne Stromversorgung
zur Anwendung, um deren elektro-
statische Zellen und PoweredFor-
TM
ce -Tieftöner mit Strom zu versor-
gen. Die Summit X-Lautsprecher
müssen an eine Wechselstrom (AC)-
Quelle angeschlossen sein.
Leuchte für Ladestatus des Dia-
phragmas
Diese grüne LED dient der Anzeige
des Ladestatus des Diaphragmas.
Keine Farbe: Die Schaltung hat sich
abgeschaltet, da seit mehr als 15 Mi-
nuten kein Signal anlag.
Grün: Wiedergabemodus. Zeigt an,
dass der Summit X ein Audiosignal
erkannt hat und dass das ESL-Dia-
phragma geladen wird.
Bedienelemente und Anschlüsse 7
