4.3.6. Messung MIN/MAX und PEAK

1. Drücken Sie die Taste MAX , um in den Messmodus der MAX und MIN Werte der zu
messenden Größe einzutreten (siehe Abb. 9
2. Die Werte werden vom Gerät automatisch aktualisiert, wenn die aktuell angezeigten
Werte überstiegen werden (höher für MAX, niedriger für MIN).
3. Drücken Sie die Taste HOLD/ESC, um das Ergebnis im Display einzufrieren. Die
Meldung HOLD
"
4. Drücken Sie die Taste  zum Speichern des Werts auf der Mikro-SD-Karte im Gerät
als BMP Bild, oder nochmals die Taste HOLD/ESC um zur Funktion MAX/MIN zurück
zu kehren.
5. Drücken Sie die Taste MAX  nochmals, oder drehen Sie den Funktionswahlschalter,
um die Funktion zu verlassen.
6. Drücken Sie die Taste PEAK , um in den Messmodus der Spitzenwerte der zu
messenden Größe zu gelangen (siehe Abb. 9
Pmin erscheinen im Display und die Werte werden wie für die Funktion MAX/MIN
" "
aktualisiert.
7. Drücken Sie die Taste HOLD/ESC, um das Ergebnis im Display einzufrieren. Die
Meldung HOLD
"
PEAK 
8. Drücken Sie die Taste  zum Speichern des Werts auf der Mikro-SD-Karte im Gerät
als BMP Bild, oder nochmals die Taste HOLD/ESC, um zur Funktion PEAK zurück zu
kehren.
9. Drücken Sie die Taste PEAK  nochmals oder drehen Sie den Funktionswahlschalter
um die Funktion zu verlassen
4.3.7. Ermittlung einer Wechselspannung ohne Berührung
 Benutzen Sie den NCV Sensor zuerst auf einer bekannten Wechselquelle,
um den normalen Betrieb zu überprüfen.
 Die Dicke der Kabelisolierung und der Abstand von der Quelle können die
Messung beeinflussen.
1. Schalten Sie das Gerät in einer beliebigen Stellung des Funktionswahlschalters ein.
2. Bringen Sie das Gerät einer AC Quelle nah und prüfen Sie, ob sich die rote LED auf
der Oberseite einschaltet (siehe Abb. 1
Anwesenheit der aktiven Spannungsquelle ermittelt hat.

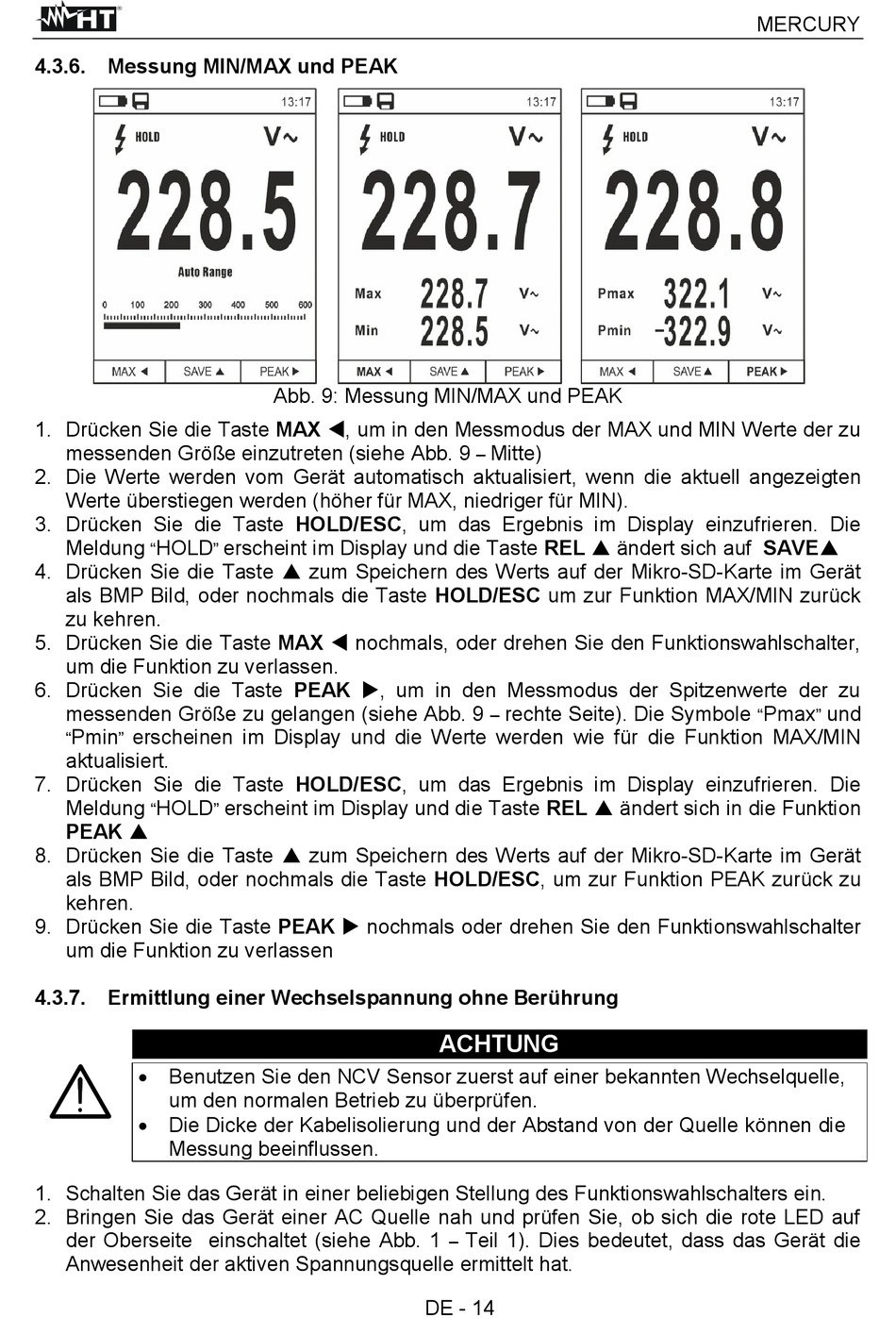

Abb. 9: Messung MIN/MAX und PEAK
erscheint im Display und die Taste REL  ändert sich auf SAVE
"
erscheint im Display und die Taste REL  ändert sich in die Funktion
"
Mitte)
–
rechte Seite). Die Symbole
–
ACHTUNG
Teil 1). Dies bedeutet, dass das Gerät die
–
