5.4.
WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

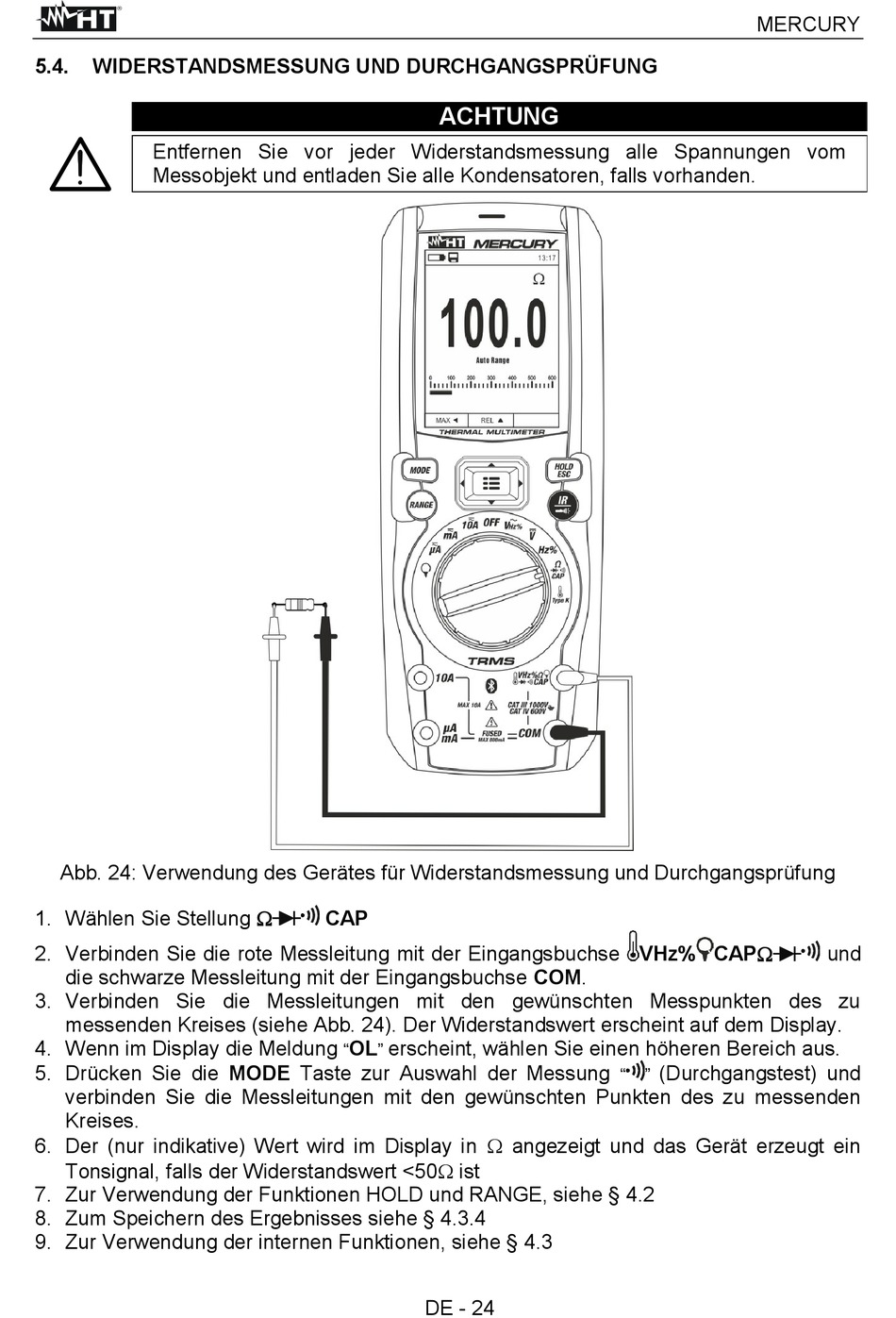

Abb. 24: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung
1. Wählen Sie Stellung
2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP
die schwarze Messleitung mit der Eingangsbuchse COM.
3. Verbinden Sie die Messleitungen mit den gewünschten Messpunkten des zu
messenden Kreises (siehe Abb. 24). Der Widerstandswert erscheint auf dem Display.
4. Wenn im Display die Meldung
5. Drücken Sie die MODE Taste zur Auswahl der Messung
verbinden Sie die Messleitungen mit den gewünschten Punkten des zu messenden
Kreises.
6. Der (nur indikative) Wert wird im Display in angezeigt und das Gerät erzeugt ein
Tonsignal, falls der Widerstandswert <50 ist
7. Zur Verwendung der Funktionen HOLD und RANGE, siehe § 4.2
8. Zum Speichern des Ergebnisses siehe § 4.3.4
9. Zur Verwendung der internen Funktionen, siehe § 4.3
ACHTUNG
CAP
OL
erscheint, wählen Sie einen höheren Bereich aus.
"
"
DE - 24
MERCURY
(Durchgangstest) und
"
"
und
