5.10. MESSUNG DC, AC, AC+DC STROM MIT OPTIONALER STROMMESSZANGE
Der maximale messbare Strom mit dieser Funktion beträgt 3000A AC
oder 1000A DC. Versuchen Sie nicht, Ströme zu messen, die die
Grenzwerte,
überschreiten.
Das Gerät führt die Messung sowohl mit einer flexiblen Strommesszange
F3000U (nur AC) als auch mit anderen Standard-Strommesszangen der
HT Familie durch. Bei Strommesszangen mit unserem runden Hypertac
Ausgangsstecker ist der optionale Adapter NOCANBA zum Anschluss an
das Mercury notwendig.

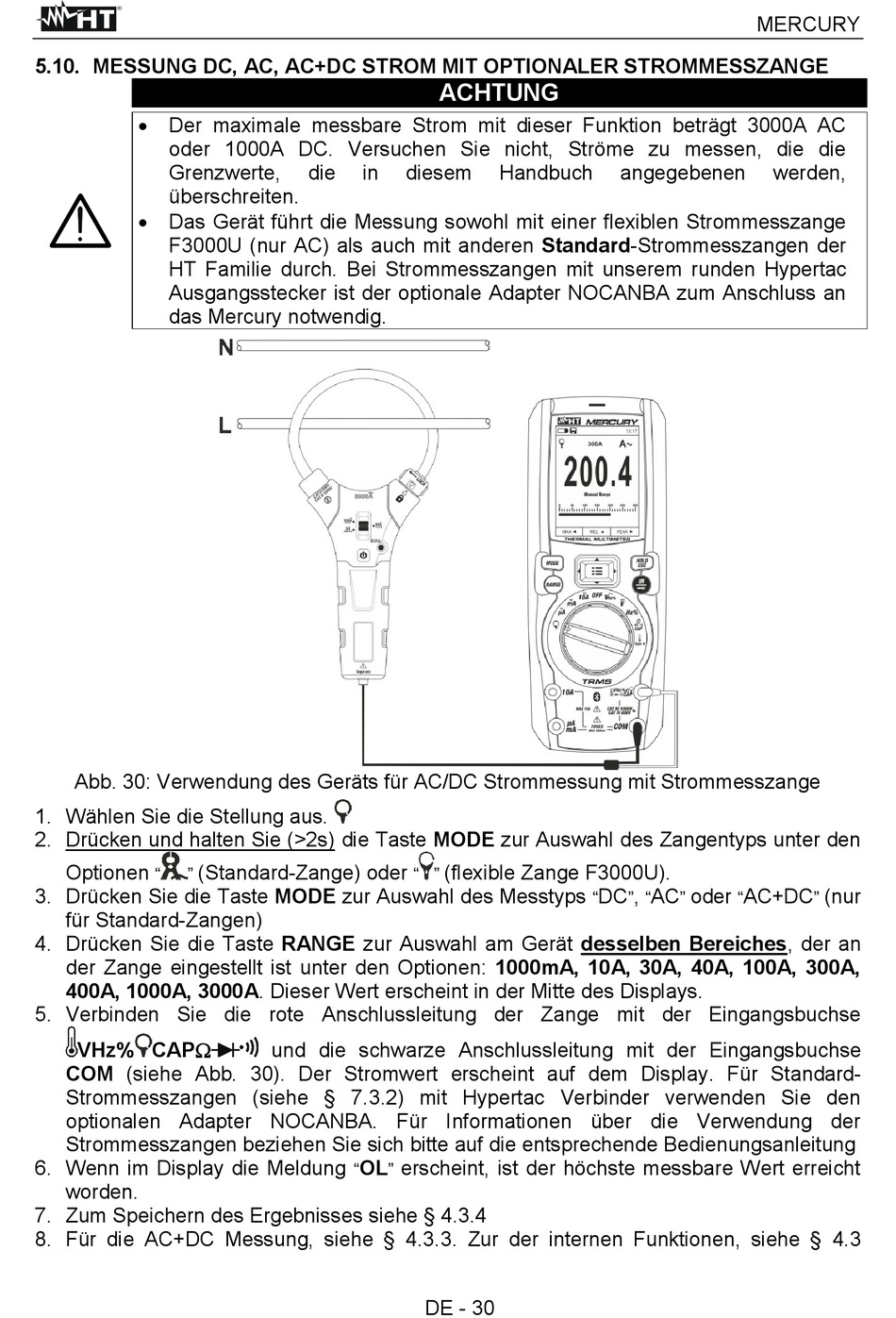

Abb. 30: Verwendung des Geräts für AC/DC Strommessung mit Strommesszange
1. Wählen Sie die Stellung aus.
2. Drücken und halten Sie (>2s) die Taste MODE zur Auswahl des Zangentyps unter den
Optionen
(Standard-Zange) oder
"
"
3. Drücken Sie die Taste MODE zur Auswahl des Messtyps
für Standard-Zangen)
4. Drücken Sie die Taste RANGE zur Auswahl am Gerät desselben Bereiches, der an
der Zange eingestellt ist unter den Optionen: 1000mA, 10A, 30A, 40A, 100A, 300A,
400A, 1000A, 3000A. Dieser Wert erscheint in der Mitte des Displays.
5. Verbinden Sie die rote Anschlussleitung der Zange mit der Eingangsbuchse
VHz% CAP
COM (siehe Abb. 30). Der Stromwert erscheint auf dem Display. Für Standard-
Strommesszangen (siehe § 7.3.2) mit Hypertac Verbinder verwenden Sie den
optionalen Adapter NOCANBA. Für Informationen über die Verwendung der
Strommesszangen beziehen Sie sich bitte auf die entsprechende Bedienungsanleitung
6. Wenn im Display die Meldung
worden.
7. Zum Speichern des Ergebnisses siehe § 4.3.4
8. Für die AC+DC Messung, siehe § 4.3.3. Zur der internen Funktionen, siehe § 4.3
ACHTUNG
die
in
diesem
" "
und die schwarze Anschlussleitung mit der Eingangsbuchse
OL
erscheint, ist der höchste messbare Wert erreicht
"
"
DE - 30
Handbuch
(flexible Zange F3000U).
DC
"
MERCURY
angegebenen
werden,
,
AC
oder
AC+DC
"
"
"
"
(nur
"
