Technische Daten; Technische Eigenschaften - HT Instruments MERCURY Bedienungsanleitung

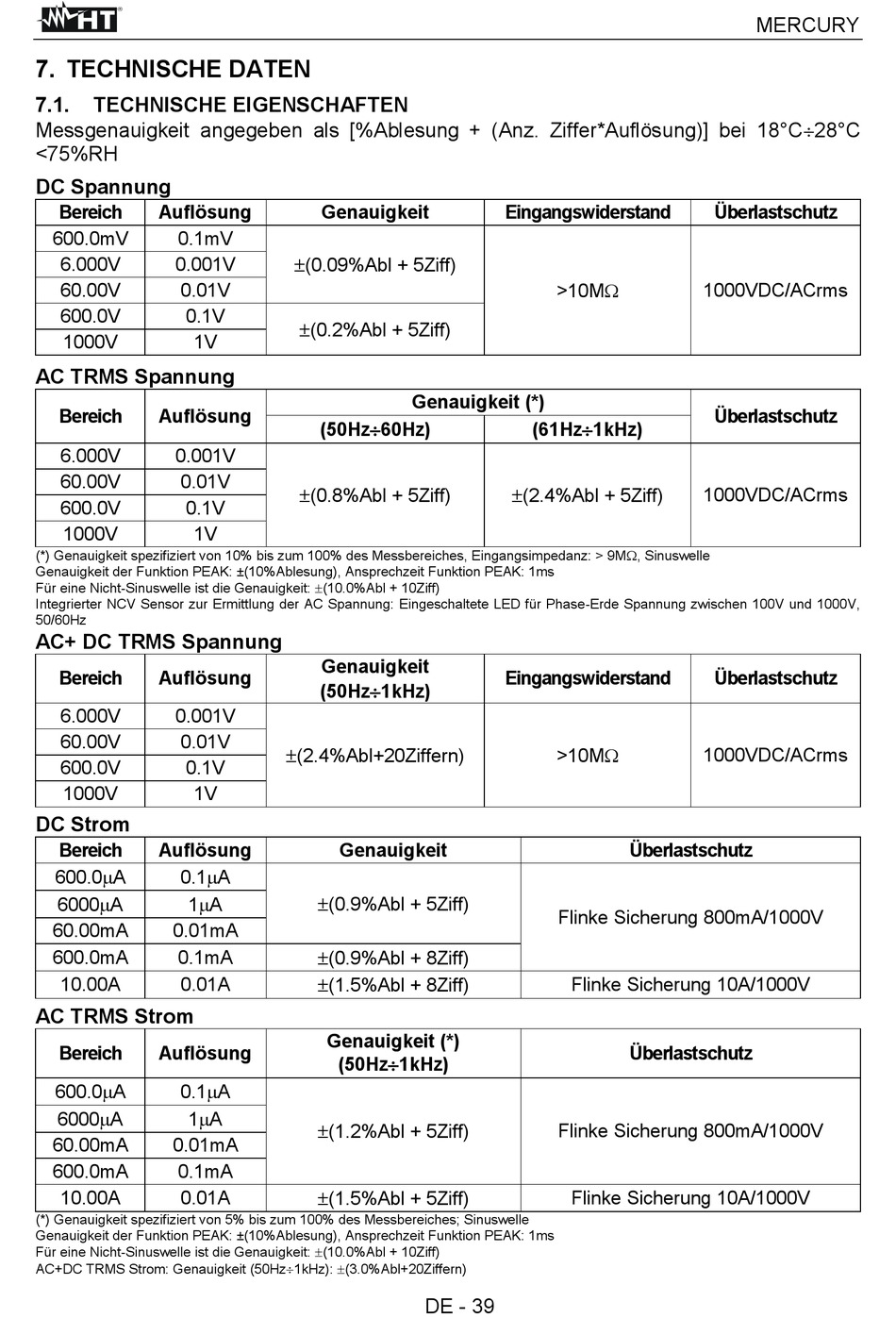

7. TECHNISCHE DATEN

7.1.

TECHNISCHE EIGENSCHAFTEN

Messgenauigkeit angegeben als [%Ablesung + (Anz. Ziffer*Auflösung)] bei 18°C28°C
<75%RH
DC Spannung
Bereich Auflösung
600.0mV 0.1mV
6.000V 0.001V
60.00V 0.01V
600.0V 0.1V
1000V 1V
AC TRMS Spannung
Bereich Auflösung
6.000V 0.001V
60.00V 0.01V
600.0V 0.1V
1000V 1V
(*) Genauigkeit spezifiziert von 10% bis zum 100% des Messbereiches, Eingangsimpedanz: > 9M, Sinuswelle
Genauigkeit der Funktion PEAK: ±(10%Ablesung), Ansprechzeit Funktion PEAK: 1ms
Für eine Nicht-Sinuswelle ist die Genauigkeit: (10.0%Abl + 10Ziff)
Integrierter NCV Sensor zur Ermittlung der AC Spannung: Eingeschaltete LED für Phase-Erde Spannung zwischen 100V und 1000V,
50/60Hz
AC+ DC TRMS Spannung
Bereich Auflösung
6.000V 0.001V
60.00V 0.01V
600.0V 0.1V
1000V 1V
DC Strom
Bereich Auflösung
600.0A 0.1A
6000A 1A
60.00mA 0.01mA
600.0mA 0.1mA
10.00A 0.01A
AC TRMS Strom
Bereich Auflösung
600.0A 0.1A
6000A 1A
60.00mA 0.01mA
600.0mA 0.1mA
10.00A 0.01A
(*) Genauigkeit spezifiziert von 5% bis zum 100% des Messbereiches; Sinuswelle
Genauigkeit der Funktion PEAK: ±(10%Ablesung), Ansprechzeit Funktion PEAK: 1ms
Für eine Nicht-Sinuswelle ist die Genauigkeit: (10.0%Abl + 10Ziff)
AC+DC TRMS Strom: Genauigkeit (50Hz1kHz): (3.0%Abl+20Ziffern)
Genauigkeit
(0.09%Abl + 5Ziff)
(0.2%Abl + 5Ziff)
Genauigkeit (*)
(50Hz60Hz)
(0.8%Abl + 5Ziff)
Genauigkeit
(50Hz1kHz)
(2.4%Abl+20Ziffern)
Genauigkeit
(0.9%Abl + 5Ziff)
(0.9%Abl + 8Ziff)
(1.5%Abl + 8Ziff)
Genauigkeit (*)
(50Hz1kHz)
(1.2%Abl + 5Ziff)
(1.5%Abl + 5Ziff)
DE - 39
Eingangswiderstand
>10M
(61Hz1kHz)
(2.4%Abl + 5Ziff)
Eingangswiderstand
>10M
Überlastschutz
Flinke Sicherung 800mA/1000V
Flinke Sicherung 10A/1000V
Überlastschutz
Flinke Sicherung 800mA/1000V
Flinke Sicherung 10A/1000V
MERCURY
Überlastschutz
1000VDC/ACrms
Überlastschutz
1000VDC/ACrms
Überlastschutz
1000VDC/ACrms
