Beschreibung Des Messgerätes - Extech Instruments AN200 Bedienungsanleitung

Cfm/cmm thermoanemometer + infrarotthermometer
Inhaltsverzeichnis

Werbung

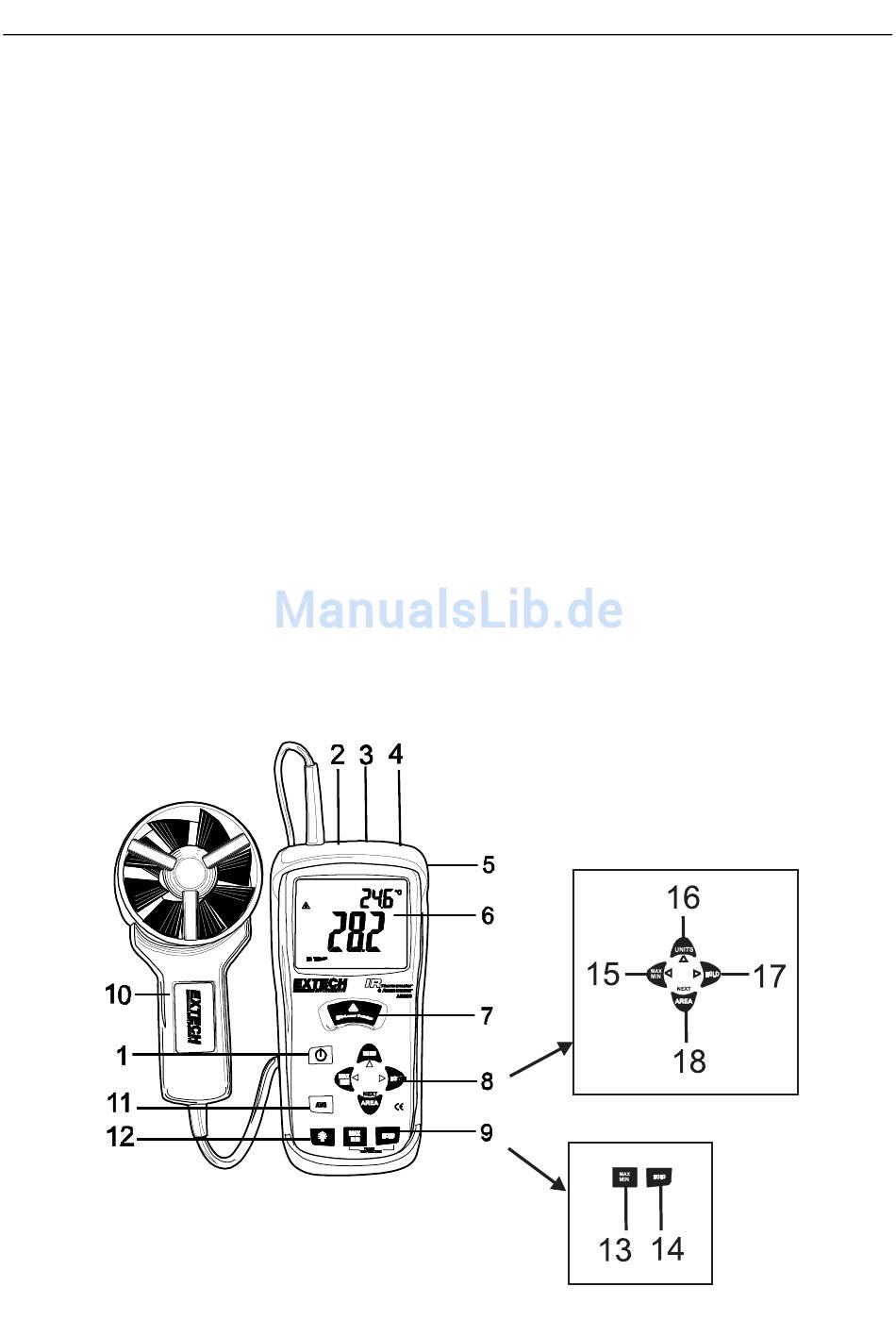

Beschreibung des Messgerätes
1.
Taste ON/OFF (Ein/Aus)
2.
Fühlereingangsbuchse
3.
Laser-Lichtzeiger
4.
IR-Sensor
5.
Gummischutzhülse
6.
LCD-Anzeige
7.
IR-Thermometer-Messtaste
8.
Luftströmungstasten (4)
9.
Lufttemperaturfunktionstasten (2)
10. Flügel
11. Luftströmungsdurchschnittstaste
12. Taste für die Hintergrundbeleuchtung
13. MAX-MIN-Taste für Temperatur:
14. HALTEN SIE für zugelassene Füllungstemperatur: "; Funktionen
15. MAX-MIN-Taste für Luftgeschwindigkeit/AIR FLOW (dient auch als links-unten-Taste)
16. EINHEITEN für Luftgeschwindigkeit/AIR FLOW-Modus (auch als nach-oben-Taste)
17. HALTEN SIE für Luftgeschwindigkeit/AIR FLOW-Modus (auch als nach-rechts-Taste)
18. BEREICH Taste für den Luftstrom (Band) -Modus
• Siehe nächsten Abschnitt für zusätzliche Tastatur Beschreibung Informationen.
• Batteriefach befindet sich auf der Rückseite des Geräts, Gummi m Jacke muss entfernt werden,
um Zugriff auf die Batterie im Motorraum
Anmerkung: Das Batteriefach, der Kippständer und der Dreifuß befinden sich auf der
Geräterückseite.
3
AN200-EU-GE-V2.5-6/13
