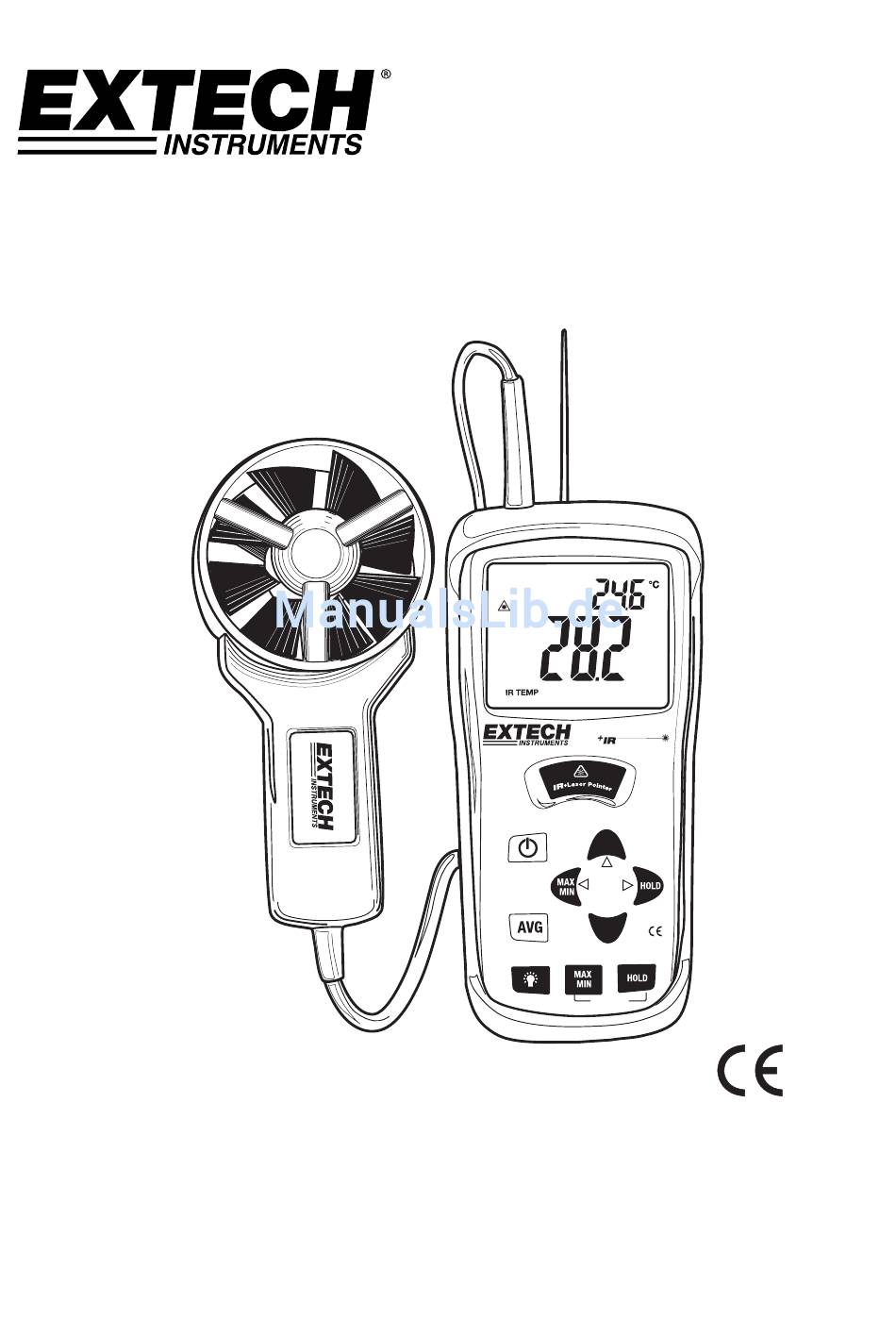

- Seite 1 Bedienungsanleitung CFM/CMM Thermoanemometer + Infrarotthermometer Modell AN200 cf m / cmm nemometer hermometer AN200 UNITS NEXT RECALL AREA PROBE TEMPERATURE...
- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech AN200 CFM/CMM Thermoanemometer mit Infrarotthermometer. Dieses Instrument misst die Luftgeschwindigkeit, Luftströmung, Lufttemperatur (mit Sonde) und Oberflächentemperatur (mit der Infrarotfunktion). Das breite, einfach abzulesende Display mit Hintergrundbeleuchtung enthält primäre und sekundäre Displays sowie zahlreiche Statusanzeigen. Die Infrarotfunktion enthält einen Laser-Lichtzeiger für bequeme Zielwertermittlung.
-
Seite 3: Beschreibung Des Messgerätes
• Siehe nächsten Abschnitt für zusätzliche Tastatur Beschreibung Informationen. • Batteriefach befindet sich auf der Rückseite des Geräts, Gummi m Jacke muss entfernt werden, um Zugriff auf die Batterie im Motorraum Anmerkung: Das Batteriefach, der Kippständer und der Dreifuß befinden sich auf der Geräterückseite. AN200-EU-GE-V2.5-6/13... - Seite 4 Zum Aufnehmen und Speichern der höchsten, niedrigsten Messwerte für die Lufttemperatur. HOLD (Temperatur) Dient zum Einfrieren der angezeigten Temperaturmessung an. Erneut • drücken, um Display wieder freizugeben. AVG Drücken und gedrückt halten, um den Durchschnittsmodus aufzurufen. Ermittlung des • Durchschnitts von bis zu 20 Messwerten. AN200-EU-GE-V2.5-6/13...
-
Seite 5: Displayfunktionen
RECORD: Zeigt an, dass die min/max-Funktion eingestellt ist (oben für Temp., unten für Luft) Große LCD-Zahlen mitten auf dem Display für die relative Feuchtigkeit und die IR-Temperatur Kleine LCD-Zahlen oben, rechts vom Display für die Fühlertemperatur : Batteriestandsanzeige AN200-EU-GE-V2.5-6/13... -
Seite 6: Bedienung
Geschwindigkeitsmessmodus zurückzukehren. Anmerkung: Wenn Sie sich im normalen Messbereich befinden, pressen Sie den AVG Knopf ein Mal, um den vorherigen Mittelwert wieder darzustellen. Der Mittelwert wird gelöscht, wenn sie nochmals in den AVG Modus zurückschalten. AN200-EU-GE-V2.5-6/13... - Seite 7 4. Wiederholen Sie die Schritte 2 – 3 bis alle gewünschten Punkte gemessen worden sind. 5. Drücken Sie die Taste AREA, um den Speicher der Durchschnittswerte zu löschen. 6. Drücken Sie und halten Sie die Taste AVG gedrückt, bis das Messgerät zwei Pieptöne erzeugt, um wieder in den normalen Luftströmungsmessmodus zurückzukehren. AN200-EU-GE-V2.5-6/13...
- Seite 8 3. “dis APO" erscheint auf dem Display. Somit ist die automatische Ausschaltfunktion deaktiviert. 4. Beachten Sie, dass die automatische Ausschaltfunktion bei jedem Wiedereinschalten des Messgerätes reaktiviert wird. 5. Beachten Sie bitte weiterhin, dass die automatische Ausschaltfunktion im CFM/CMM oder Durchschnittsmodus deaktiviert ist. AN200-EU-GE-V2.5-6/13...
- Seite 9 Batterien zurückzukehren, ist Verfügung im Haushaltmüll verboten! Sie können Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus AN200-EU-GE-V2.5-6/13...
-
Seite 10: Technische Daten
Dauer benutzt werden, reduziert sich die Batterielebensdauer auf ca. 2 bis 3 Stunden). Batteriestrom Ca. 8,3 mA DC Gewicht 725g (1,6 Lbs) einschl. Batterie und Fühler Maße Hauptgerät: 178 x 74 x 33mm (7,0 x 2,9 x1,2") Fühlerkopf: 2,75” (70mm) Durchmesser AN200-EU-GE-V2.5-6/13... -
Seite 11: Hinweise Zu Infrarotmessungen
Um dieses Phänomen auszugleichen, decken Sie die zu messende Fläche mit einem Abdeckband oder einer schwarzen Farbschicht ab. Warten Sie einen Augenblick, bis das Band dieselbe Temperatur wie das Material darunter erreicht und messen Sie dann die Temperatur des Bandes oder der lackierten Fläche. AN200-EU-GE-V2.5-6/13... - Seite 12 Menschliche Haut 0,98 Leder 0,75 bis 0,80 Holzkohle (Pulver) 0,96 Lack 0,80 bis 0,95 Lack (matt) 0,97 Gummi (schwarz) 0,94 Kunststoff 0,85 bis 0,95 Holz 0,90 Papier 0,70 bis 0,94 Chromoxide 0,81 Kupferoxide 0,78 Eisenoxide 0,78 bis 0,82 Textilien 0,90 AN200-EU-GE-V2.5-6/13...
-
Seite 13: Nützliche Gleichungen Und Umrechnungen
Nützliche Gleichungen und Umrechnungen Flächengleichung für rechteckige oder viereckige Röhren Höhe (H) Fläche (A) = Breite (B) x Höhe (H) Breite (B) Flächengleichung für runde Röhren π Fläche (A) = Radius Where π = 3.14 and r = radius x radius Kubikgleichungen CFM (ft /min) = Luftgeschwindigkeit(ft/min) x Fläche (ft...
