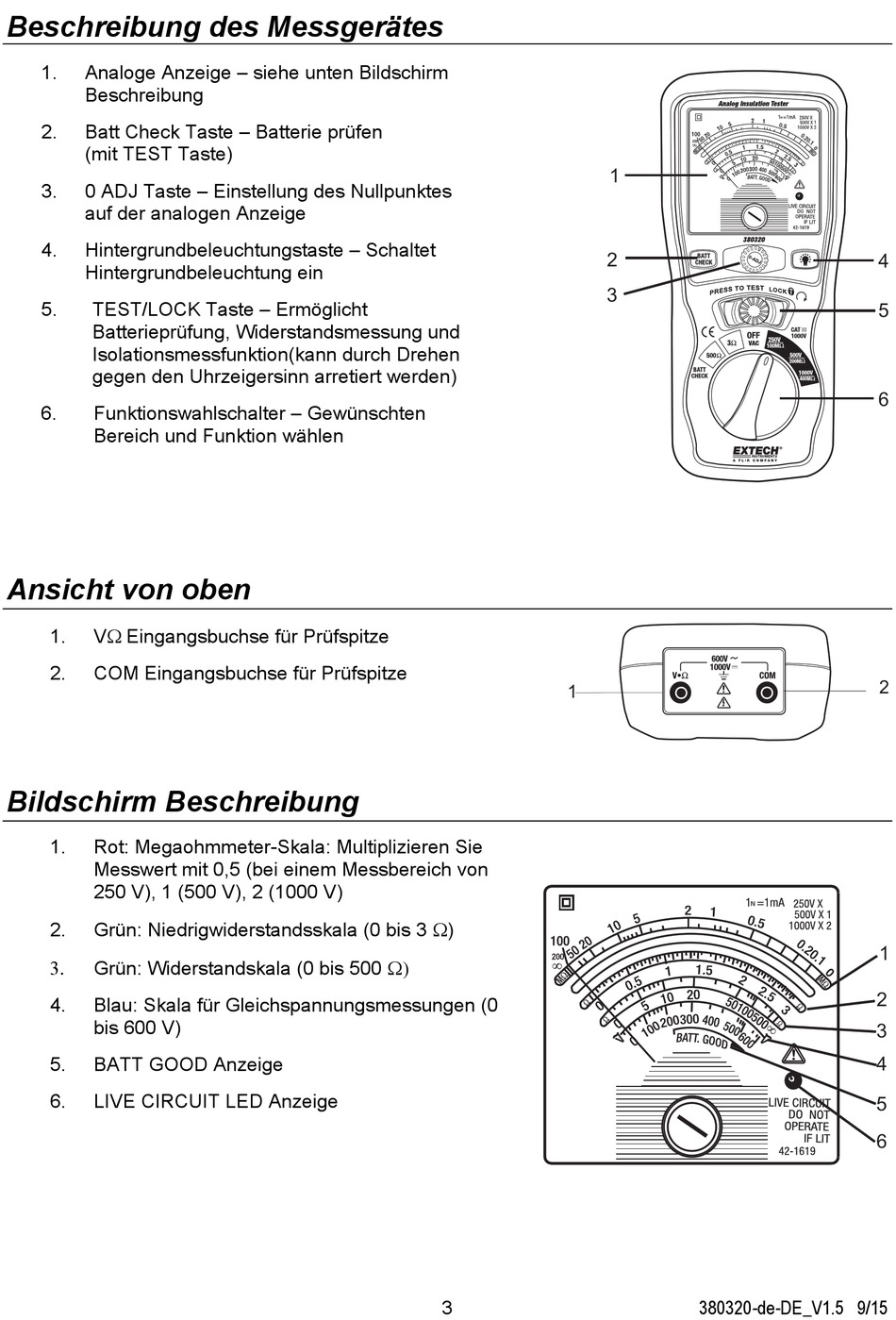

Beschreibung des Messgerätes
1.
Analoge Anzeige – siehe unten Bildschirm
Beschreibung
2.
Batt Check Taste – Batterie prüfen
(mit TEST Taste)
3.
0 ADJ Taste – Einstellung des Nullpunktes
auf der analogen Anzeige
4.
Hintergrundbeleuchtungstaste – Schaltet
Hintergrundbeleuchtung ein
5.
TEST/LOCK Taste – Ermöglicht
Batterieprüfung, Widerstandsmessung und
Isolationsmessfunktion(kann durch Drehen
gegen den Uhrzeigersinn arretiert werden)
6.
Funktionswahlschalter – Gewünschten
Bereich und Funktion wählen
Ansicht von oben
1.
VEingangsbuchse für Prüfspitze
2.
COM Eingangsbuchse für Prüfspitze
Bildschirm Beschreibung
1.
Rot: Megaohmmeter-Skala: Multiplizieren Sie
Messwert mit 0,5 (bei einem Messbereich von
250 V), 1 (500 V), 2 (1000 V)
Grün: Niedrigwiderstandsskala (0 bis 3 )
2.
Grün: Widerstandskala (0 bis 500
4.
Blau: Skala für Gleichspannungsmessungen (0
bis 600 V)
5.
BATT GOOD Anzeige
6.
LIVE CIRCUIT LED Anzeige
1
2
3
1
3
380320-de-DE_V1.5 9/15
4
5
6
2
1
2
3
4
5
6
