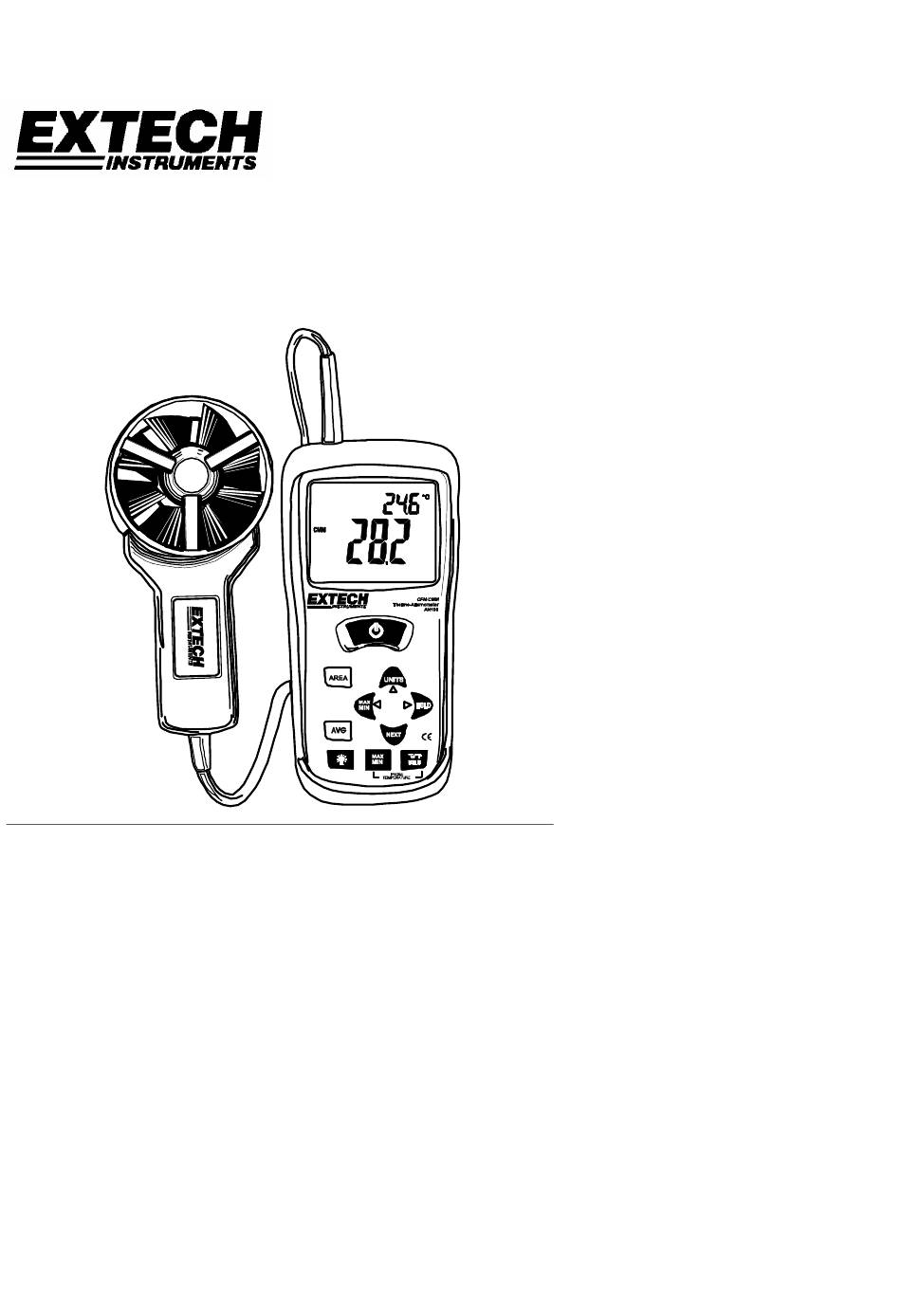

Bedienungsanleitung
CFM/CMM Temperatur- und
Luftgeschwindigkeitsmesser
Modell AN100
Einführung
Herzlichen Glückwunsch zum Kauf Ihres neuen Temperatur- und
Luftgeschwindigkeitsmessers, Modell AN100 CFM/CMM, von Extech. Dieses Gerät
misst die Luftgeschwindigkeit, den Luftstrom (Volumen) und die Temperatur. Das große,
leicht ablesbare LCD-Display mit Hintergrundbeleuchtung beinhaltet ein primäres und
ein sekundäres Display sowie eine Vielzahl an Statusanzeigen. Im Lieferzustand ist das
Messgerät bereits vollständig geprüft und kalibriert. Somit ist bei sorgfältigem Umgang
ein langjähriger, zuverlässiger Betrieb gewährleistet.
Werbung
Verwandte Anleitungen für Extech Instruments AN100 CFM
Inhaltszusammenfassung für Extech Instruments AN100 CFM
- Seite 1 Modell AN100 Einführung Herzlichen Glückwunsch zum Kauf Ihres neuen Temperatur- und Luftgeschwindigkeitsmessers, Modell AN100 CFM/CMM, von Extech. Dieses Gerät misst die Luftgeschwindigkeit, den Luftstrom (Volumen) und die Temperatur. Das große, leicht ablesbare LCD-Display mit Hintergrundbeleuchtung beinhaltet ein primäres und ein sekundäres Display sowie eine Vielzahl an Statusanzeigen. Im Lieferzustand ist das Messgerät bereits vollständig geprüft und kalibriert.
- Seite 2 Beschreibung des Messgeräts LCD-Display Flügelrad Schutzhülle aus Gummi Messgerät Ein-/Ausschalttaste Area (Fläche) AVG (Durchschnitt) Hintergrundbeleuchtung Temperaturtasten 10. Tasten für Luftstrom/-geschwindigkeit Tastenfeld • AUTO POWER OFF Zum EIN- und AUSSCHALTEN des Messgeräts • MAX/MIN Zur Aufzeichnung und Speicherung der höchsten, niedrigsten und durchschnittlichen Luftstrom- oder Luftgeschwindigkeitswerte.
- Seite 3 Beschreibung des Displays MAX (in der oberen Hälfte des LCD-Displays): Max Hold Funktion für die Lufttemperaturfunktion aktiviert HOLD (in der oberen Hälfte des LCD-Displays): Data Hold Funktion für die Lufttemperaturfunktion aktiviert VEL: Zeigt an, dass sich das Messgerät im Luftgeschwindigkeitsmodus befindet ...
- Seite 4 Bedienung Anschließen des Flügelrads 1. Der Stecker des Flügelrads wird in die Sensorbuchse an der Oberseite des Messgeräts gesteckt. Stecker und Buchse sind verpolungssicher ausgeführt. 2. Drehen Sie den Stecker so, dass er genau auf die Buchse ausgerichtet ist und drücken Sie ihn dann fest in die Buchse.
- Seite 5 Messungen des Luftstroms (CMM/CFM) Schalten Sie das Messgerät mit der Seitenansicht des Flügelrads Taste ON/OFF ein. Drücken Sie die Taste UNITS zur Auswahl der Pfeil gewünschten Maßeinheit für den Luftstrom: CMM (Kubikmeter pro Minute) oder CFM (Kubikfuß pro Minute). HINWEIS: Beim Einschalten zeigt das Luftstrom Messgerät diejenige Maßeinheit an, die bei der letzten Benutzung ausgewählt wurde.
- Seite 6 Mittelwertmodus für den Luftstrom 1. Zur Aktivierung des 20 Punkte-Mittelwertmodus drücken Sie die Taste AVG und halten diese so lange gedrückt, bis Sie zwei Pieptöne hören. Das Symbol AVG wird angezeigt. 2. Führen Sie eine Messung durch und drücken Sie die Taste AVG. Sie hören einen einzelnen Piepton und das Symbol HOLD erscheint auf dem Display.
- Seite 7 Austausch der Batterie Wenn das Symbol auf dem Display erscheint, muss die 9 V-Batterie ausgewechselt werden. 1. Trennen Sie den Sensor von Gerät. 2. Entfernen Sie das Gummischutzhülle vom Messgerät. 3. Öffnen Sie das Batteriefach auf der Rückseite mit Hilfe eines Kreuzschlitzschraubendrehers.
- Seite 8 Abmessungen Hauptinstrument: 7,0 x 2,9 x1,2" (178 x 74 x 33 mm) Sensorkopf: 2,75” (70 mm) Durchmesser Copyright © 2007 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung als Ganzes oder in Teilen in jedweder Form. AN100-EU V3.0 11/07...
- Seite 9 Nützliche Gleichungen und Umrechnungshinweise Gleichung zur Berechnung des Flächeninhalts für rechtwinklige oder quadratische Luftschächte Höhe (H) Fläche (A) = Breite (B) x Höhe (H) Breite (B) Gleichung zur Berechnung des Flächeninhalts für runde Luftschächte Fläche (A) = Radius Wobei ...
