Schnelleinstieg - MICRO-EPSILON optoCONTROL 2520 Montageanleitung

Bedeutung der Anzeige-Leuchtdioden am Empfänger
Farbe
LED
Power on grün
Status gelb
gelb
Speed
aus
grün
Link/activity
aus
blinkend

Schnelleinstieg

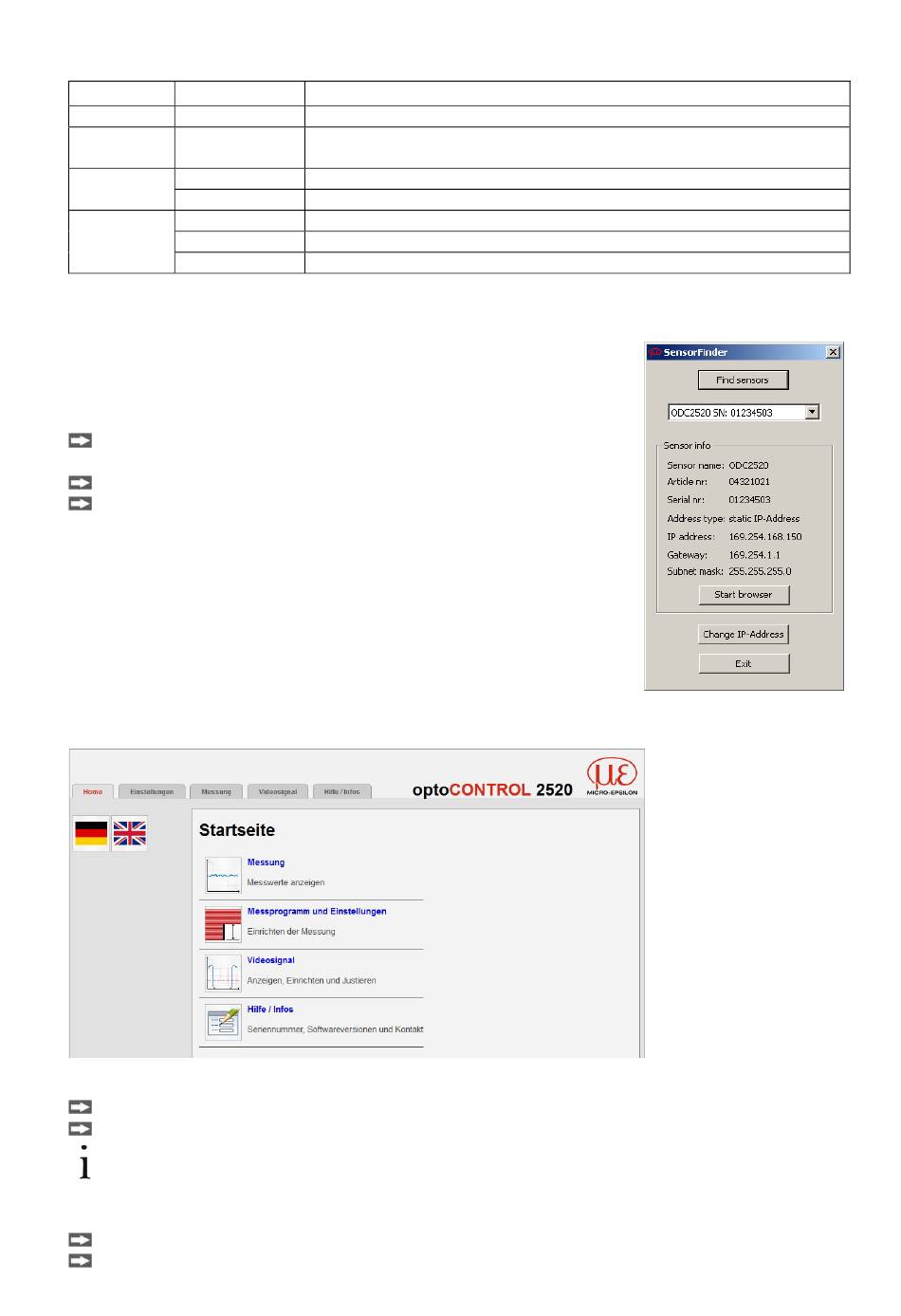

Das Messsystem wird ab Werk mit der IP-Adresse 169.254.168.150
ausgeliefert.
Die IP-Adresse der Sensoren, die an einem PC/Netzwerk angeschlossen
sind, können Sie mit dem Programm SensorFinder.exe abfragen.
Starten Sie den SensorFinder und betätigen Sie die Schaltfläche Find
sensors.
Wählen Sie den richtigen Sensor aus der Liste aus.
Klicken Sie auf die Schaltfläche Start browser, um den Sensor mit
Ihrem Standardbrowser zu verbinden.
Im Webbrowser sollte nun der Startbildschirm der Sensor-Software zu sehen sein:
Messabstand auswählen
Gehen Sie in das Menü Einstellungen > Messabstand.
Wählen Sie einen kalibrierten Messabstand aus der Liste aus, bestätigen Sie mit Übernehmen.
Wenn sich der Messabstand während der Messung verändert oder die zu messende Kante eine
große Dicke parallel zum Laserstrahl hat, kann ein größerer Linearitätsfehler auftreten.
Messprogramm auswählen
Gehen Sie in das Menü Einstellungen > Messprogramm.
Wählen Sie als durchzuführende Messung z.B. Kante Hell-Dunkel aus.
optoCONTROL 2520
Bei Übertragungsfehler Ethernet; bei aktiver EtherCAT-Schnittstelle
richtet sich die Bedeutung nach den EtherCAT-Richtlinien
Bemerkung
---
Bei Baudrate 100 Mb
Bei 10 Mb
Bei Link aktiv
Bei Link inaktiv
Bei Netzwerkaktivität
