MICRO-EPSILON optoCONTROL 2520 Montageanleitung Seite 4

Montage/Aufbau der Komponenten
•
Lichtquelle
•
Empfänger
•
auf der mitgelieferten Montageschiene (oder freie Montage an stabiler eigener Vorrichtung)
•
Netzteil
•
Laptop / PC
Bringen Sie Lichtquelle und Empfänger so an, dass die Anschlüsse und Anzeigeelemente nicht
verdeckt werden.
Verbinden Sie die Komponenten miteinander.

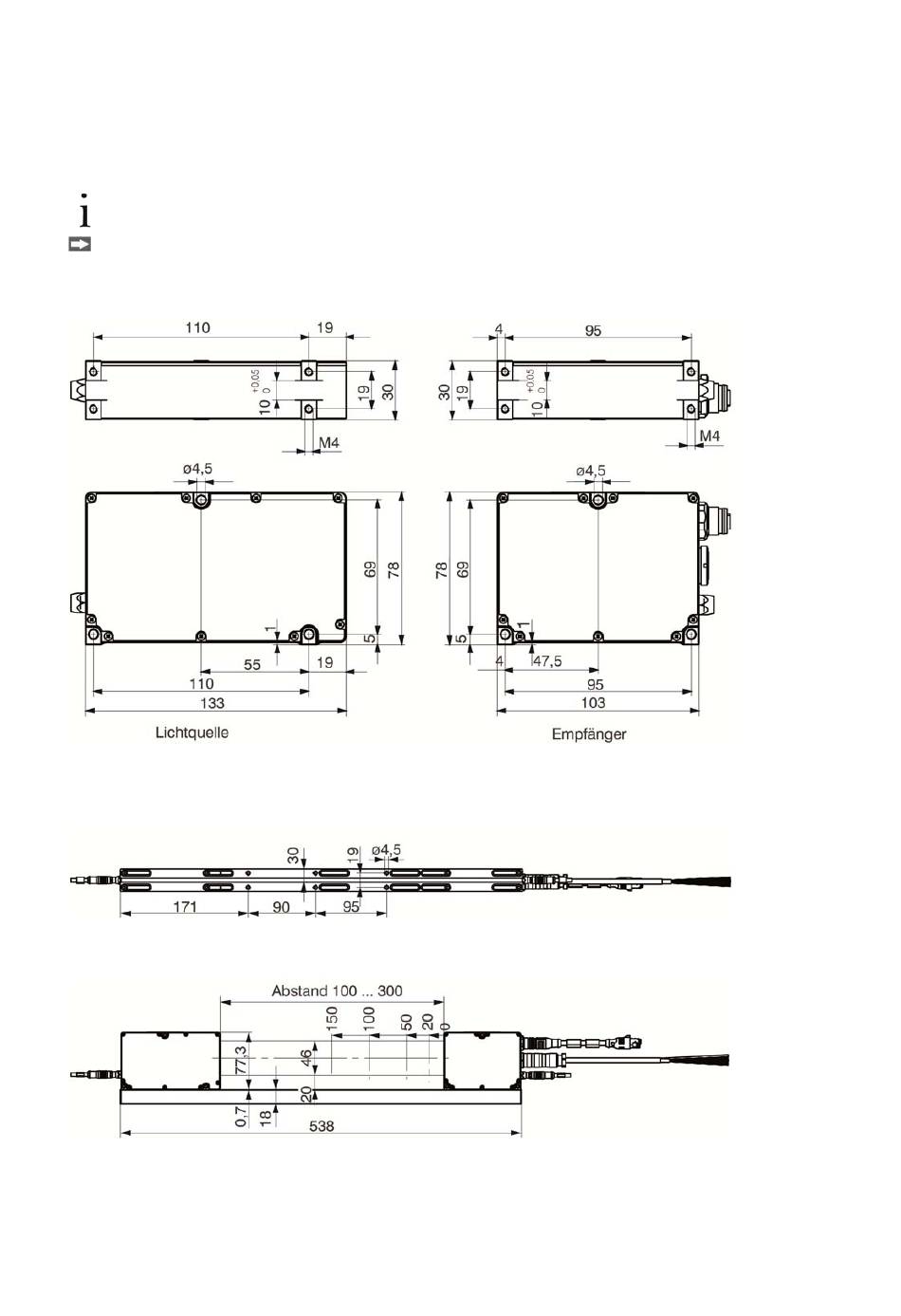

Maßzeichnungen
Lichtquelle und Empfänger
Maßzeichnungen
Lichtquelle und Empfänger mit Montageschiene
Lichtquellenbuchse (3-polig)
Zur Verbindung der Lichtquelle mit dem Empfänger gibt es als Zubehör unterschiedlich lange Kabel
(1 m, 2 m oder 5 m, jeweils wahlweise mit geraden oder gewinkelten Steckern).
optoCONTROL 2520 2
