6.3
Frostschutz

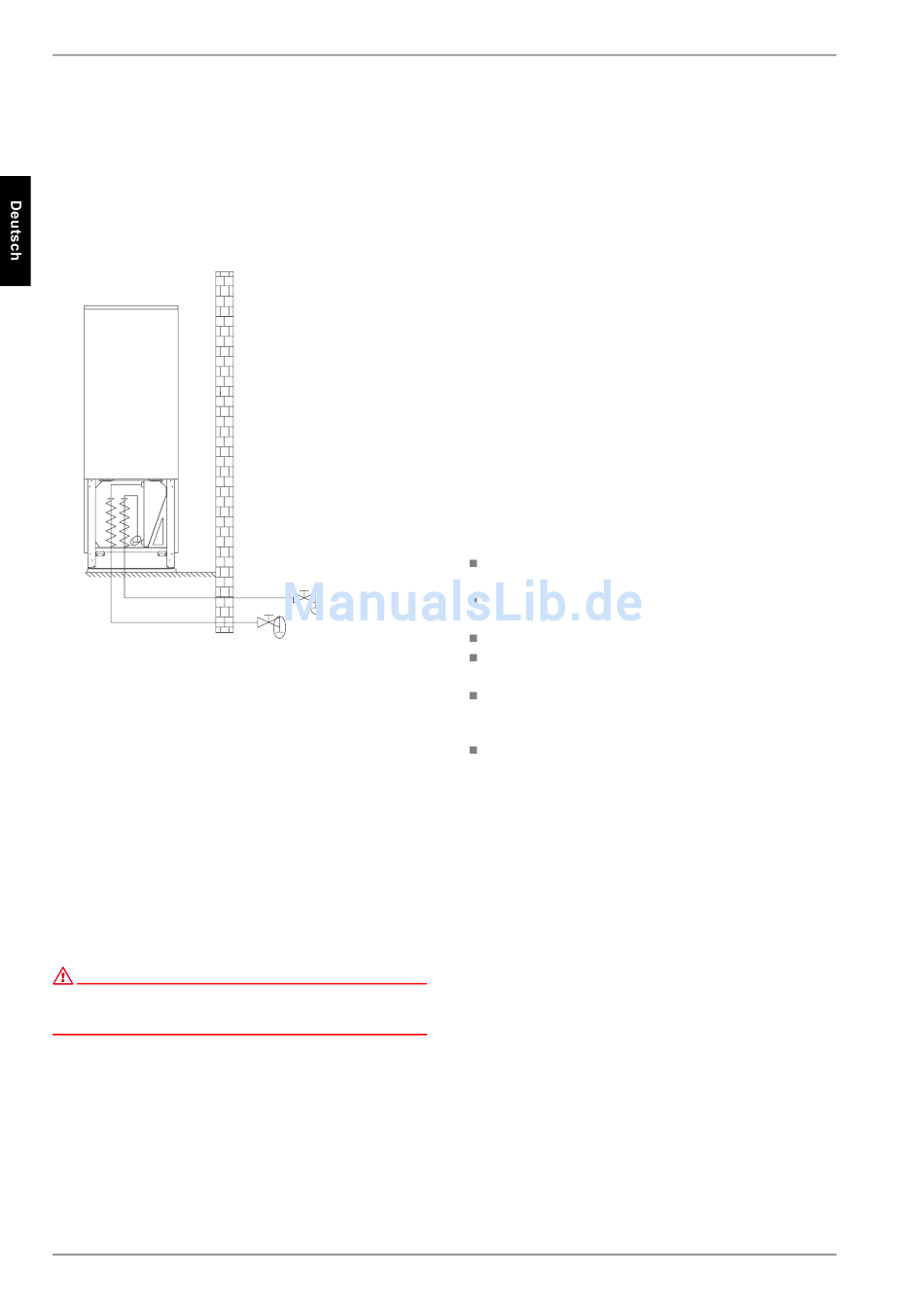

Zum Frostschutz sollte eine manuelle Entleerung (siehe Bild)
vorgesehen werden. Sofern Manager und Heizungsumwälz-
pumpe betriebsbereit sind, arbeitet die Frostschutzfunktion des
Managers. Bei Außerbetriebnahme der Wärmepumpe oder
Stromausfall ist die Anlage zu entleeren. Bei Wärmepumpenan-
lagen, an denen ein Stromausfall nicht erkannt werden kann (Fe-
rienhaus), ist der Heizungskreis mit einem geeigneten Frost-
schutz zu betreiben.

6.3 Elektrischer Anschluss

Der Leistungsanschluss der Wärmepumpe erfolgt über ein han-
delsübliches 4-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt
gemäß der Leistungsaufnahme der Wärmepumpe (siehe An-
hang Geräteinformation) sowie der einschlägigen VDE- (EN-)
und VNB-Vorschriften zu wählen.
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein 3-poliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspeisung
sicherzustellen.
Phasenfolge: L1, L2, L3.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
Die Steuerspannung wird über den Wärmepumpenmanager zu-
geführt.
Die Stromversorgung des
230V AC-50 Hz, erfolgt gemäß seiner eigenen Gebrauchsanwei-
sung (Absicherung max. 16 A).
Die Steuerleitungen (nicht im Lieferumfang enthalten) haben an
beiden Enden rechteckige Steckverbinder. An ihrem einen Ende
wird sie mit dem Wärmepumpenmanager und an ihrem anderen
Ende mit dem Schaltkasten in der Wärmepumpe verbunden. Die
DE-6
Wärmepumpenmanagers mit
Steckanschlüsse an der Wärmepumpe befinden sich an der Un-
terseite des Schaltkastens.
Als Steuerleitung werden zwei getrennte Leitungen verwendet.
Die eine Leitung ist für die 230V-Steuerspannungsebene und die
andere ist für die Signal- bzw. Kleinspannungsebene vorgese-
hen.
Genauere Anweisungen sind der Gebrauchsanweisung des
Wärmepumpenmanagers zu entnehmen.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
7

Inbetriebnahme

7.1 Allgemein

Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist damit
eine Verlängerung der Gewährleistung verbunden (vgl. Garan-
tieleistung).

7.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Wärmepumpe müssen, wie in Kapitel 6
beschrieben, montiert sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.
Die Drehrichtung des Ventilators muss der Pfeilrichtung ent-
sprechen.
Die Einstellungen des Wärmepumpenmanagers müssen
gemäß seiner Gebrauchsanweisung an die Heizungsanlage
angepasst sein.
Der Kondensatablauf muss sichergestellt sein.

7.3 Vorgehensweise

Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme-
pumpenmanager. Die Einstellungen müssen gemäß dessen An-
leitung vollzogen werden.
Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-
nahme nicht möglich. Das Wasser im Pufferspeicher muss mit
dem 2.Wärmeerzeuger auf mindestens 18 °C aufgeheizt wer-
den.
Anschließend muss folgender Ablauf eingehalten werden, um
die Inbetriebnahme störungsfrei zu realisieren:
1) Alle Verbraucherkreise sind zu schließen.
2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustellen.
3) Am Regler Betriebsart „Automatik" wählen.
4) Im Menü Sonderfunktionen muss das Programm „Inbetrieb-
nahme" gestartet werden.
5) Warten, bis eine Rücklauftemperatur von mindestens 25 °C
erreicht wird.
