ACHTUNG!
Bei wandnaher Aufstellung kann es durch die Luftströmung im Ansaug-
und Ausblasbereich zu verstärkter Schmutzablagerung kommen. Die
kältere Außenluft sollte so ausblasen, dass sie bei angrenzenden
beheizten Räumen die Wärmeverluste nicht erhöht.
ACHTUNG!
Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig, da sich die
abgekühlte Luft am Boden sammelt und bei längerem Betrieb wieder von
der Wärmepumpe angesaugt wird.

5.2 Kondensatleitung

Das im Betrieb anfallende Kondensatwasser muss frostfrei ab-
geleitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Konden-
satwasserrohr muss mindestens einen Durchmesser von 50 mm
haben und sollte frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einleiten,
da die aggressiven Dämpfe den Verdampfer zerstören können.
6

Montage

6.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rücklauf der Heizungsanlage
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Stromversorgung
Um an das Geräteinnere zu gelangen, ist es möglich, alle Fassa-
dierungsbleche abzunehmen.
Dazu sind die beiden Schrauben zu lösen. Die unteren Bleche
lassen sich durch leichtes Kippen nach vorne nach oben heraus-
nehmen.
3.
2.
2.
1.
1.

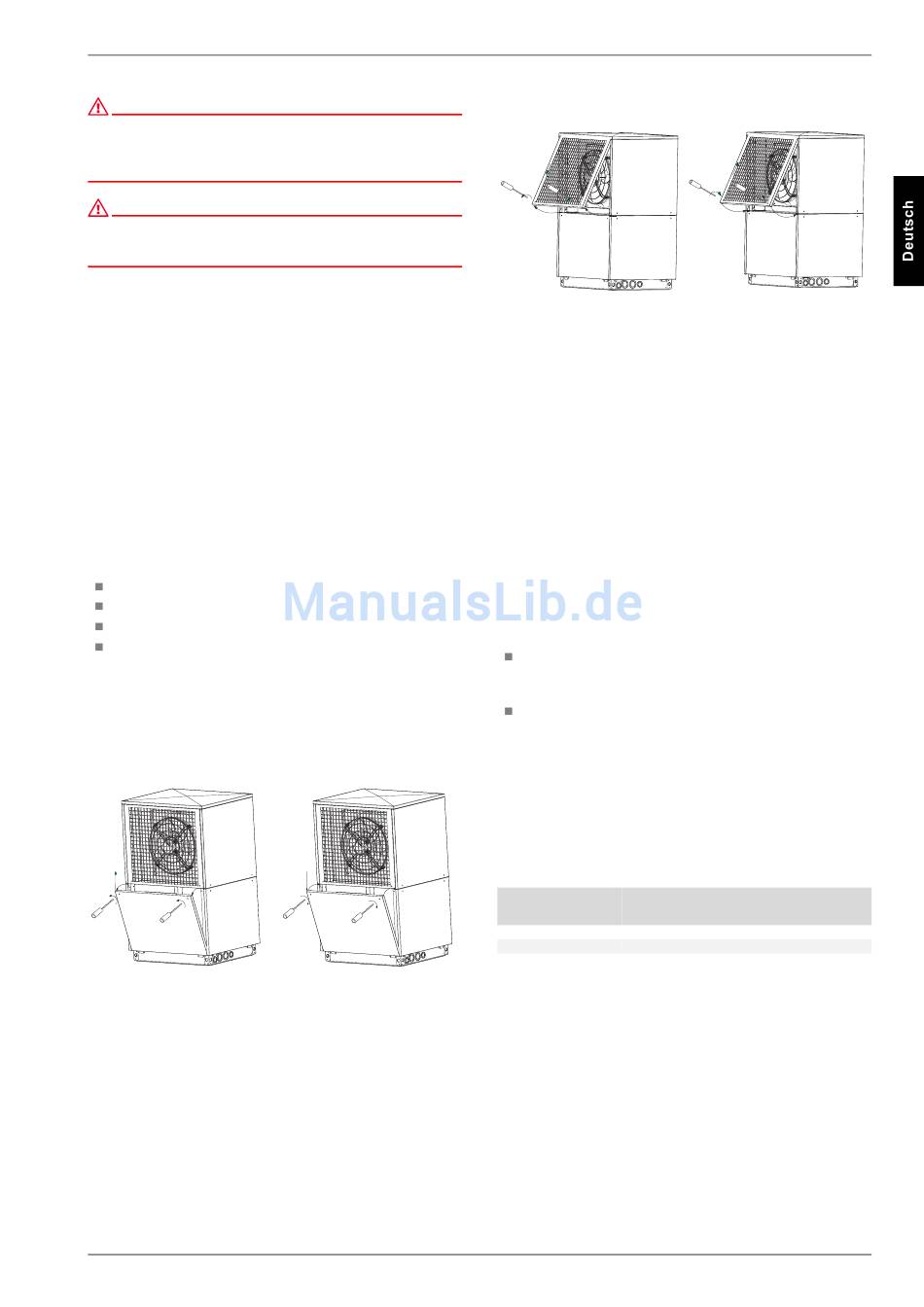

Öffnen der unteren Deckelbleche
Die oberen Bleche sind am Deckelblech eingehakt. Zur Demon-
tage werden die beiden Schrauben gelöst und die Bleche durch
Zurückziehen ausgehängt.
www.dimplex.de
1.
2.
2.
3.
3.
Schließen der unteren Deckelbleche
3.
1.
1.
2.
2.
Öffnen der oberen Deckelbleche

6.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im
Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen
sind den Geräteinformationen zu entnehmen. Die anzuschlie-
ßenden Schläuche werden nach unten aus dem Gerät geführt.
Als Zubehör ist ein optionaler Rohrbausatz erhältlich, mit dem
die Anschlüsse seitlich herausgeführt werden können. Beim An-
schluss an die Wärmepumpe muss an den Übergängen mit
einem Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60°C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60°C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Summe Erdalkalien
Gesamtheiz-
in mol/m³ bzw.
leistung in [kW]
mmol/l
≤
bis 200
≤
200 bis 600
> 600 < 0,02

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz (siehe Geräteinformation Kap.
11, Pkt. 4.1) der Wärmepumpe ist in jedem Betriebszustand der
Heizungsanlage sicherzustellen. Dieses kann z.B. durch Installa-
tion eines differenzdrucklosen Verteilers oder eines Überström-
ventiles erreicht werden.
6.2
1.
3.
3.
2.
2.
Schließen der oberen Deckelbleche
Gesamt-
härte in dH
≤
2,0 11,2
≤
1,5 8,4
< 0,11
