6.3
Débit minimum d'eau de chauffage
Le débit minimum d'eau de chauffage (voir Informations sur les
appareils, chap. 11, paragraphe 4.1) de la pompe à chaleur doit
être garanti quel que soit l'état de fonctionnement de l'installation
de chauffage. C'est tout à fait réalisable en montant un distribu-
teur sans pression différentielle ou une soupape différentielle.

Protection antigel

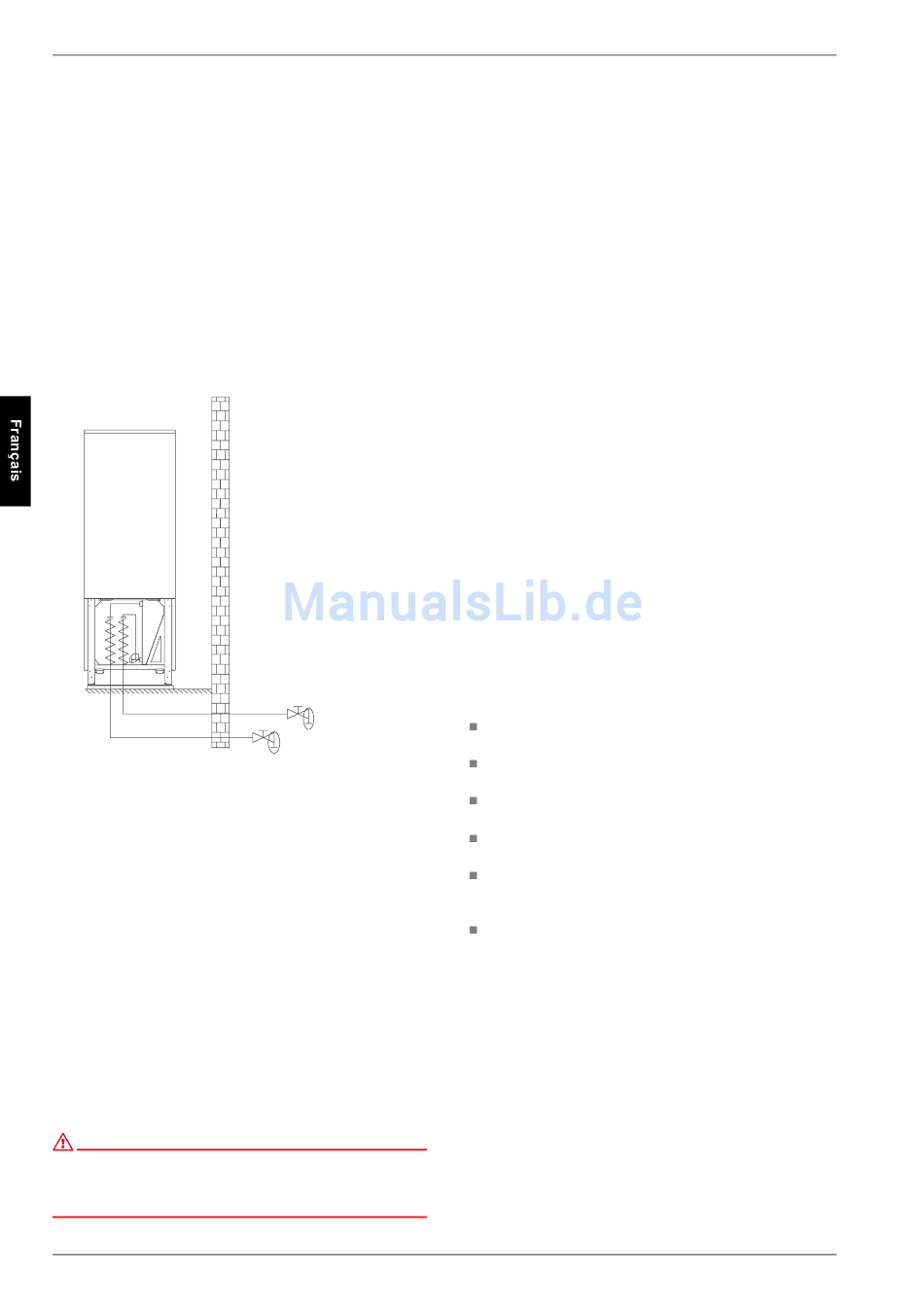

Prévoir une vidange manuelle pour éviter le gel (voir figure).
Lorsque le gestionnaire de PAC et le circulateur de chauffage
sont prêts au fonctionnement, c'est le gestionnaire qui assure la
fonction de protection antigel. L'installation doit être vidangée en
cas de mise hors service de la pompe à chaleur ou de coupure
de courant. Pour les installations de pompe à chaleur qui pour-
raient être victimes de pannes de courant non décelables (mai-
son de vacances), le circuit de chauffage doit fonctionner avec
une protection antigel appropriée.
6.3 Branchements électriques
Le raccordement en puissance de la pompe à chaleur s'effectue
via un câble à 4 fils normal, vendu dans le commerce.
Le câble doit être fourni par le client et la section de câble doit
être choisie en fonction de la consommation de puissance de la
pompe à chaleur (voir annexe Informations sur les appareils) et
selon les prescriptions VDE, EN et VNB (exploitant réseau) con-
cernées.
Sur l'alimentation de puissance de la pompe à chaleur, prévoir
une coupure omnipolaire avec au moins 3 mm d'écartement
d'ouverture de contact (p. ex. contacteur de blocage de la so-
ciété d'électricité ou contacteur de puissance) ainsi qu'un coupe-
circuit automatique tripolaire, avec déclenchement simultané de
tous les conducteurs extérieurs (courant de déclenchement sui-
vant spécifications techniques).
Lors du raccordement, garantir la rotation à droite du champ ma-
gnétique de l'alimentation de charge.
Ordre des phases : L1, L2, L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal
effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement
correspondant s'affiche sur le gestionnaire de pompe à chaleur (changer
le câblage)
FR-6
La tension de commande est assurée par le gestionnaire de
pompe à chaleur.
L'alimentation électrique 230 V AC - 50 Hz du gestionnaire doit
répondre aux exigences mentionnées dans sa notice d'utilisation
(protection à 16 A max.).
Les extrémités des lignes de commande (non fournies avec l'ap-
pareil) sont dotées de connecteurs rectangulaires. Les lignes re-
lient le gestionnaire de pompe à chaleur d'un côté au boîtier élec-
trique intégré à la pompe à chaleur de l'autre côté. Les prises
côté pompe à chaleur sont situées sur la face inférieure du boî-
tier électrique.
La ligne de commande est constituée de deux câbles séparés.
Le premier de ces câbles est prévu pour le niveau de tension de
commande de 230 V, le second pour celui des faibles tensions et
des tensions de signal.
Des indications plus précises se trouvent dans les instructions
d'utilisation du gestionnaire de pompe à chaleur.
Pour des informations plus détaillées, voir les schémas électri-
ques en annexe.
7

Mise en service

7.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Le respect de cette clause permet une prorogation de la ga-
rantie sous certaines conditions (voir Garantie).
7.2 Préparatifs
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
Tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au Chapitre 6.
Dans le circuit de chauffage, tous les clapets susceptibles
de perturber l'écoulement doivent être ouverts.
Les voies d'aspiration et d'évacuation de l'air doivent être
dégagées.
Le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
Conformément aux instructions d'utilisation du gestionnaire
de pompe à chaleur, les réglages de ce dernier doivent être
adaptés à l'installation de chauffage.
L'écoulement des condensats doit être assuré.
